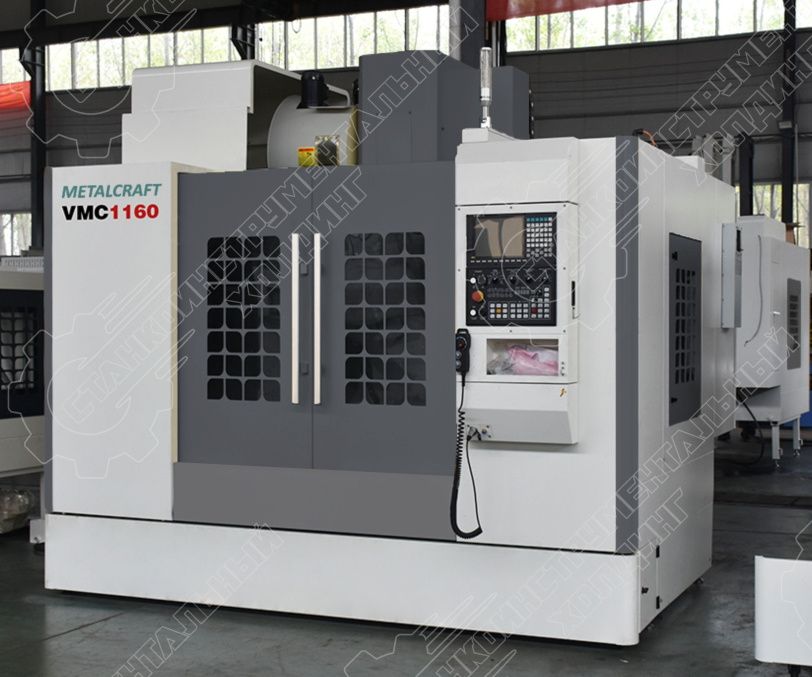

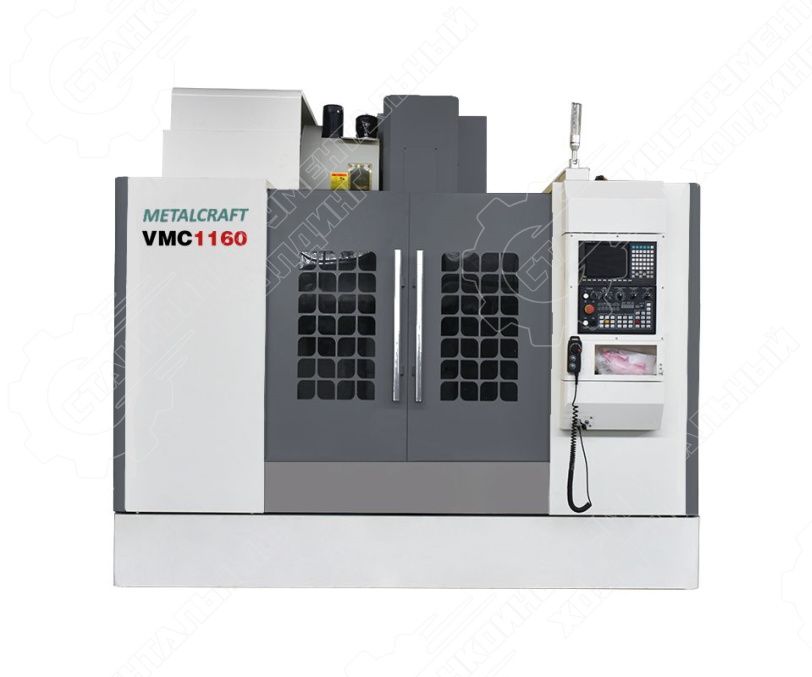

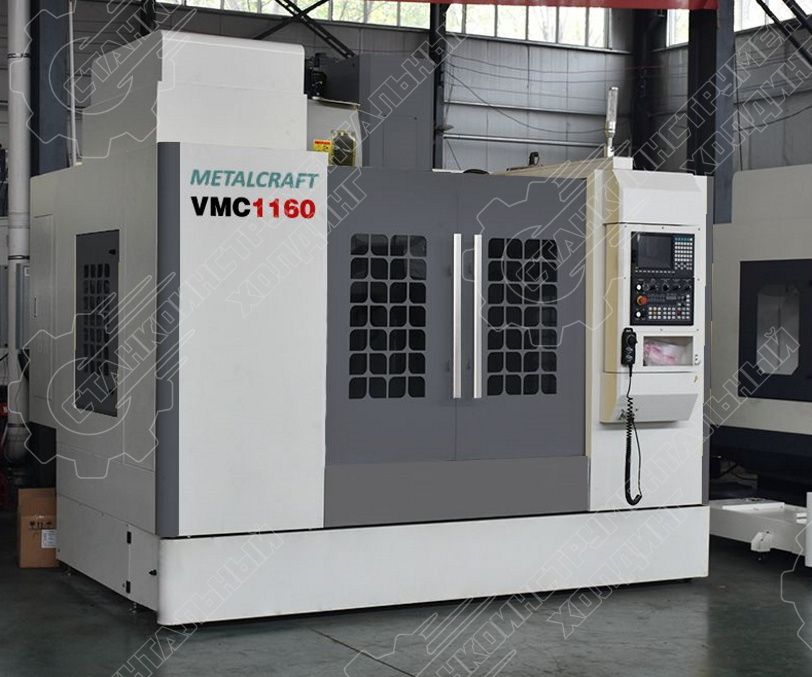

Фрезерный станок 3-х осевой MetalCraft VMC1160 с ЧПУ Siemens 828D с датчиком Renishaw TS27R (VMC1160.S.11/15.10.30.T.P)

Каталог / MetalCraft (Станки для металлообработки) / Фрезерные станки / VMC1160-Siemens 3-осевые стол 1200x600

– 15 %

8 294 278 ₽ 7 050 136 ₽

Характеристики товара

Производитель:

MetalCraft

Модель:

VMC1160.S.11/15.10.30.T.P

Артикул:

VMC1160.S.11/15.10.30.T.P

Остаток на складе:

Конус шпинделя:

BT40

Модель станка:

VMC1160

Мощность двигателя шпинделя, кВт:

11 / 15

Макс. скорость вращения шпинделя, об/мин:

10000

Габаритные размеры станка (Д x Ш x В), мм:

3200 x 2300 x 2650

Масса станка, кг:

6500

Система ЧПУ:

Siemens 828D

Ход по оси X / Z / Y, мм:

1100 / 600 / 600

Мощность привода оси X / Z / Y, кВт:

2.9 / 2.9 / 4.5

Количество инструментов:

Размеры рабочего стола, мм:

1200 x 600

Расстояние от шпинделя до поверхности стола, мм:

120 - 720

Система управления:

Siemens 828D

Количество осей:

Ход по оси X / Y / Z, мм:

1100 / 600 / 600

Мощность привода оси X / Y / Z, кВт:

2.9 / 2.9 / 4.5

Ускоренная подача по оси X / Y / Z, м/мин:

36 / 36 / 36

Расстояние от центра шпинделя до колонны, мм:

650

Точность позиционирования по осям X / Y / Z, мм:

±0.004 / 300

Повторяемость по осям X / Y / Z, мм:

±0.003 / ±0.003 / ±0.003 (JIS)

Т-образный паз (ширина / № / расстояние), мм:

18 / 5 / 100

Макс. вес заготовки, кг:

900

Макс. вес инструмента, кг:

Время смены инструмента, сек:

Ширина линейных направляющих X / Y / Z, мм:

45 / 45 / 45

Габаритные размеры (Д x Ш x В, с конвейером), мм:

4100 x 2250 x 2650

Описание
Комплектация

Фрезерный станок с MetalCraft VMC1160.S.11/15.10.30.T.P с ЧПУ применяется для комплексной обработки детали и позволяет эффективно решить широкий спектр задач (фрезерование, сверление, нарезание резьбы, развертывание отверстий, зенкерование, растачивание). Станки данной серии широко используются для изготовления пресс-форм, в инструментальном производстве, автомобильной промышленности, машиностроении и других отраслях.

Особенности фрезерного станка VMC1160.S.11/15.10.30.T.P:
• Современная система управления Siemens 828D (Германия) с широкими функциональными возможностями
• Высокпроизводительные привода Siemens (Германия)

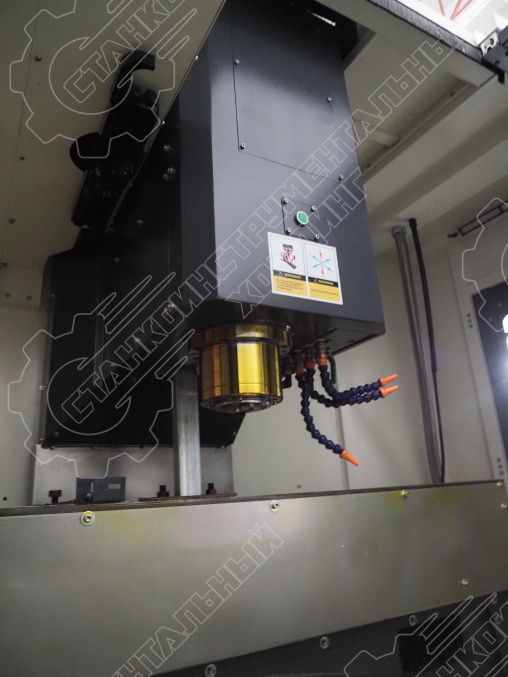

• Вертикальный шпиндель с ременным приводом и максимальной скоростью вращения до 10000 об/мин
• Система автоматической смены инструмента на 24 позиции

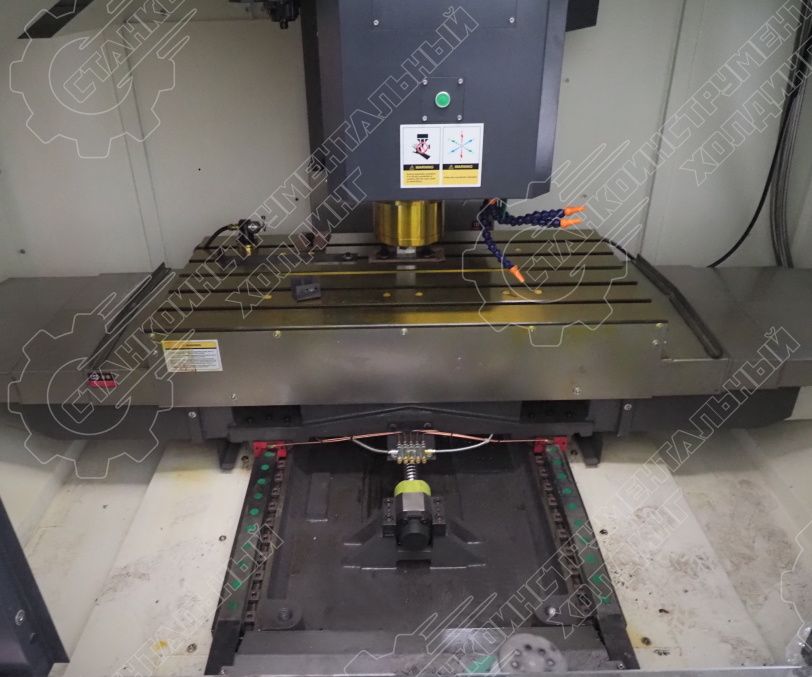

• Рабочий стол размером 1200 x 600 мм с максимальной грузоподъемностью 900 кг
• Система подачи СОЖ высокого давления (30 бар) через шпиндель
• Доп. опции в комплекте: датчик измерения инструмента Renishaw TS27R

№ п/п	Наименование	Примечание
БОГАТАЯ КОМПЛЕКТАЦИЯ
1	Рабочий стол	1200 x 600 мм
2	Система ЧПУ	Siemens 828D (Германия)
3	Сервомоторы по осям X / Y / Z	2.9 / 2.9 / 4,5 кВт Siemens (Германия)
4	Двигатель шпинделя	11 / 15 кВт Siemens (Германия)
5	Шпиндель ВТ40 Kenturn (Тайвань)	Включено в стоимость станка
6	Система автоматической смены инструмента 24 позиции (Тайвань)	Включено в стоимость станка
7	Подшипники ШВП и шпинделя NSK (Япония)	Включено в стоимость станка
8	Линейные направляющие по осям X / Y / Z роликового типа Hiwin / PMI (Тайвань)	Включено в стоимость станка
9	Компоненты пневматической системы SMC (Япония)	Включено в стоимость станка
10	Ременной привод шпинделя 10000 об/мин	Включено в стоимость станка
11	Система диалогового программирования "Shopmill" Siemens (Германия)	Включено в стоимость станка
12	Масляное охлаждение шпинделя	Включено в стоимость станка
13	Система подачи СОЖ через шпиндель 30 бар	Включено в стоимость станка
14	Система обдува детали (при обработке без СОЖ)	Включено в стоимость станка

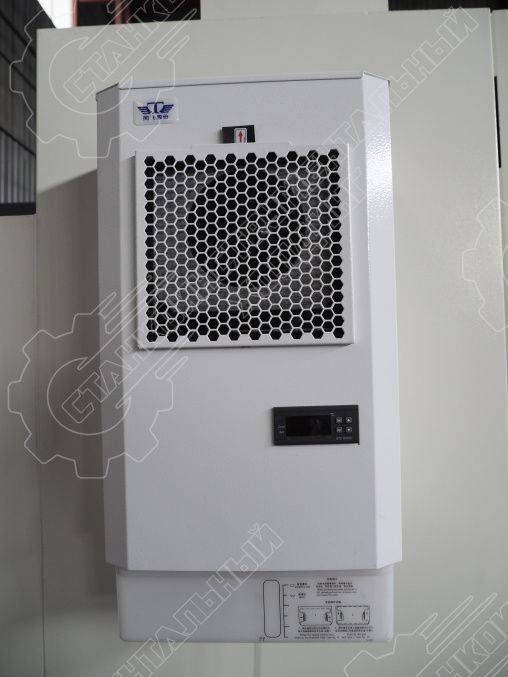

15	Кондиционер электрошкафа	Включено в стоимость станка
16	Скиммер (маслоотделитель)	Включено в стоимость станка
17	Пистолет для подачи СОЖ	Включено в стоимость станка
18	Пневматический пистолет	Включено в стоимость станка
19	Электрические компоненты Schneider Electric (Франция) или другие сопоставимые	Включено в стоимость станка
20	Стружечный конвейер	Включено в стоимость станка
21	Трансформатор 380В / 50 Гц / 3 фазы	Включено в стоимость станка
22	Светодиодное рабочее освещение	Включено в стоимость станка
23	Система автоматической смазки	Включено в стоимость станка
24	СЕ стандарт, блокировка двери, 3-х цветный индикатор состояния	Включено в стоимость станка
25	Инструментальный ящик	Включено в стоимость станка
26	Датчик измерения инструмента Renishaw TS27R (Великобритания)	Включено в стоимость станка
27	Подготовка под 4-ю ось	Включено в стоимость станка
ОПЦИИ, КОТОРЫЕ МОГУТ БЫТЬ УСТАНОВЛЕНЫ ПРИ НЕОБХОДИМОСТИ (ЗА ДОПОЛНИТЕЛЬНУЮ ПЛАТУ)
28	Датчик измерения детали OMP40	Renishaw (Великобритания)
29	4-я ось TJR250 / Поворотный стол с приводом в комплекте с ручной задней бабкой	(Тайвань)
