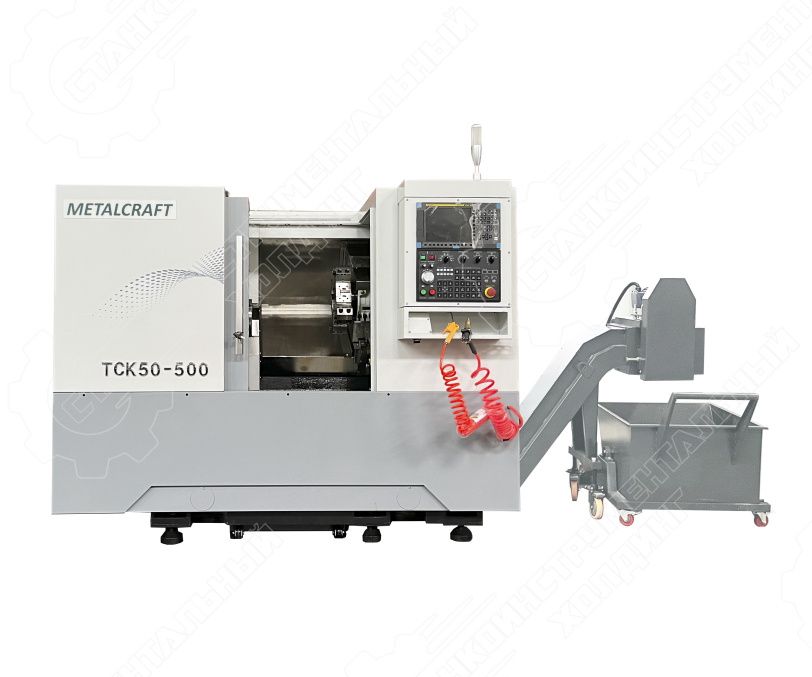

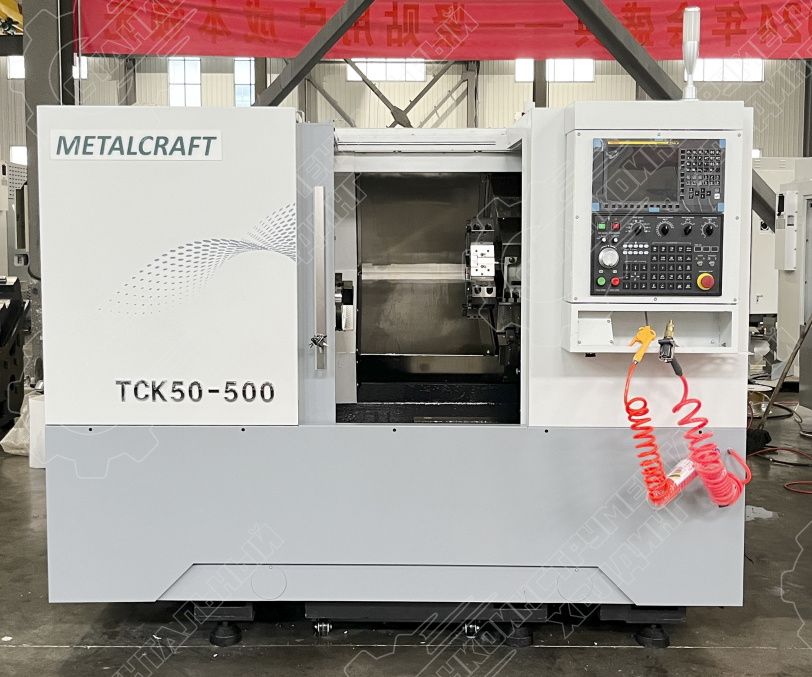

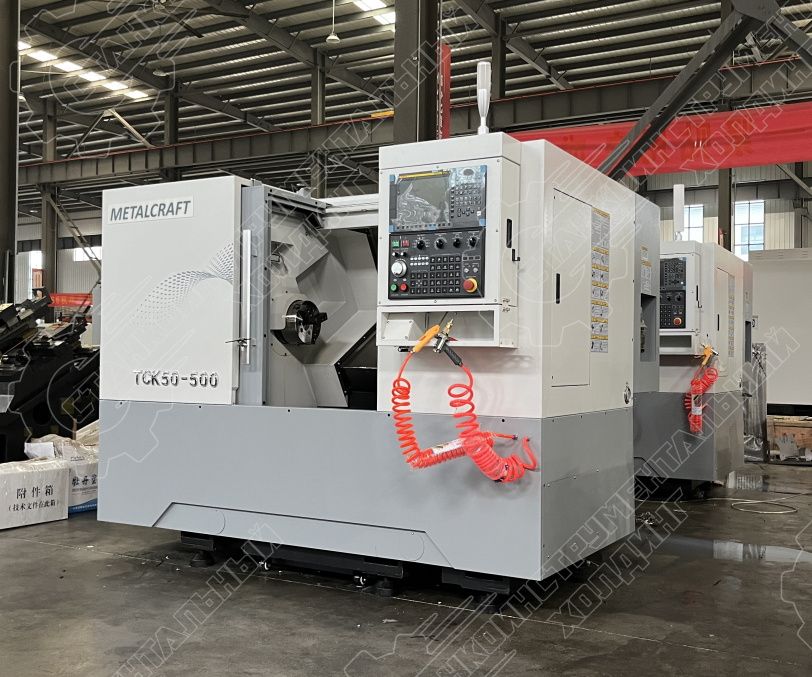

Горизонтальный токарный станок MetalCraft с ЧПУ ТСК50-500 (ТСК50-500.F11/15.A2-6.8K.203T)

Каталог / MetalCraft (Станки для металлообработки) / Токарные станки / Токарные станки MetalCraft с ЧПУ с наклонной станиной / Токарные станки с ЧПУ без приводного инструмента с люнетом/без люнета

– 15 %

5 783 493 ₽ 4 915 969 ₽

Характеристики товара

Производитель:

MetalCraft

Модель:

ТСК50-500.F11/15.A2-6.8K.203T

Артикул:

ТСК50-500.F11/15.A2-6.8K.203T

Остаток на складе:

Конус пиноли задней бабки:

MT5

Ход пиноли задней бабки, мм:

100

Диаметр пиноли задней бабки, мм:

Ø80

Макс. диаметр над станиной, мм:

Ø500

Макс. диаметр над суппортом, мм:

Ø300

Макс. длина точения, мм:

500

Торец шпинделя:

A2-6

Диаметр отверстия шпинделя, мм:

Ø65

Модель станка:

TCK50-500

Мощность двигателя шпинделя, кВт:

11 / 15

Макс. скорость вращения шпинделя, об/мин:

4000

Габаритные размеры станка (Д x Ш x В), мм:

2300 x 1700 x 1930

Масса станка, кг:

3800

Система ЧПУ:

Fanuc 0i-Tf(5) Plus

Ход по оси X / Z / Y, мм:

200 / 550 / -

Ускоренная подача по оси X / Z / Y, м/мин:

30 / 30 / -

Угол наклона станины:

30°

Макс. диаметр точения, мм:

Ø360

Мощность привода оси X / Z / Y, кВт:

2 / 2 / -

Точность позиционирования, мм:

±0.004 / ±0.004

Точность повторного позиционирования, мм:

±0.002 / ±0.003

Размер токарного патрона:

8 дюймов / 203 мм

Макс. диаметр прутка, мм:

Ø50

Макс. крутящий момент, Нм:

105 / 191

Тип револьверной головки:

Без привода

Количество инструментов:

8 / Китай

Сечение наружной державки, мм:

25 x 25

Диаметр расточной державки, мм:

Ø40

Подача СОЖ через револьверную головку:

Включено

Тип задней бабки:

С гидравлической программируемой пинолью

Перемещение задней бабки, мм:

450

Описание
Комплектация

Токарный станок с ЧПУ MetalCraft ТСК50-500.F11/15.A2-6.12K.203T используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.

Особенности станка ТСК50-500.F11/15.A2-6.12K.203T:
• Наклонная станина 30°
• Максимальная длина обработки 500 мм
• Надежные и высокопроизводительные привода FANUC (Япония)

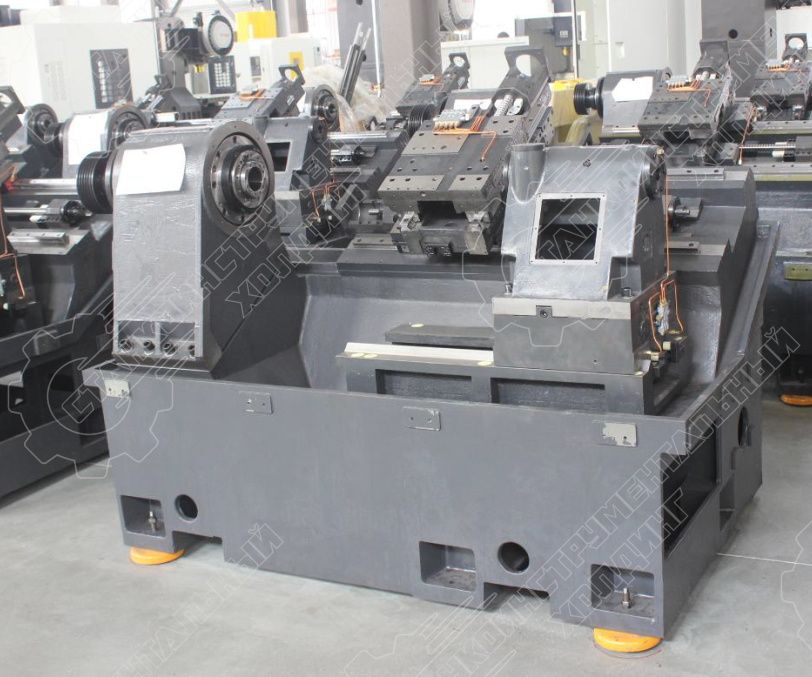

• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность

БОГАТАЯ КОМПЛЕКТАЦИЯ
№ п/п	Наименование	Примечание	Количествo
1	Система ЧПУ	FANUC 0i -Tf(5) Plus (Япония)	1 шт.

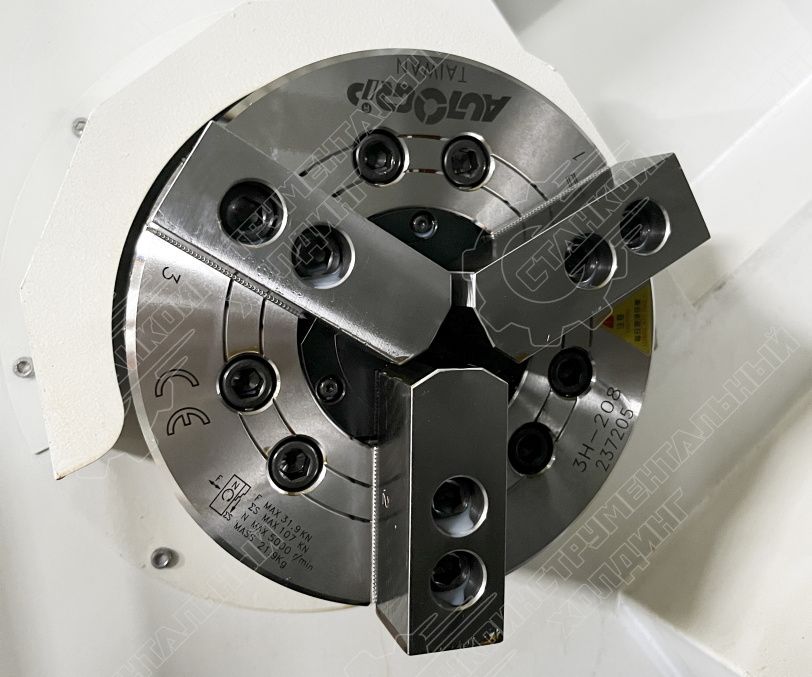

2	Гидравлический патрон 3-х кулачковый 8" (203 мм)	Autogrip / SEOAM (Тайвань)	1 шт.
3	Двигатель шпинделя 11 / 15 кВт	*FANUC βilP22/8000 (Япония) c увеличенным крутящим моментом 105 / 191 Нм**	1 шт.
4	Шпиндель А2-6 HN	Включено в стоимость станка	1 шт.
5	Сервоприводы по осям X / Z	FANUC βis12B/3000 / βis12/3000 (Япония)	1 шт.
6	ШВП по осям X / Z	HIWIN / PMI ( Тайвань)	1 шт.
7	Линейные направляющие качения по осям X / Z	HIWIN / PMI (Тайвань)	1 шт.
8	Система диалогового программирования Manual Guide 0i	Включено в стоимость станка	1 шт.

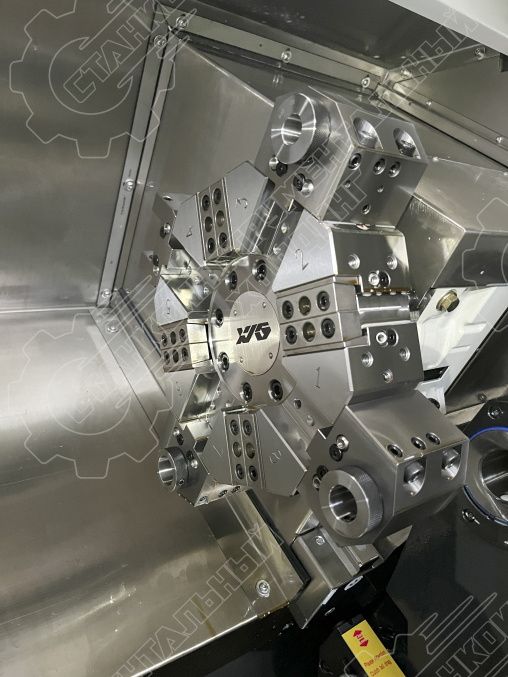

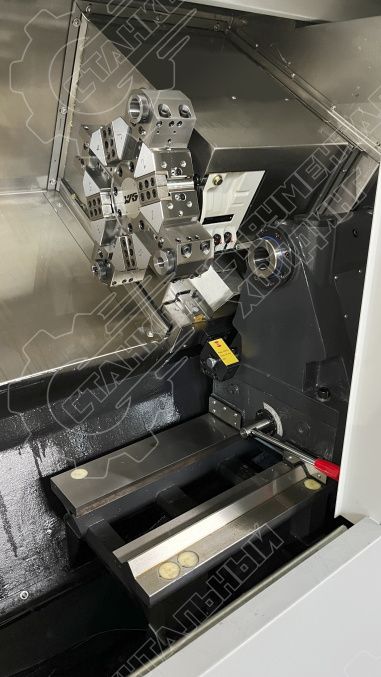

9	Револьверная головка на 8 позиций Sanhe	Включено в стоимость станка	1 шт.
10	Клиновой блок	Включено в стоимость станка	1 шт.
11	Радиальный держатель инструмента для наружного точения	Включено в стоимость станка	2 шт.
12	Держатель торцевого инструмента	Включено в стоимость станка	1 шт.
13	Осевой держатель расточного инструмента	Включено в стоимость станка	1 комп.
14	Переходные втулки для сверл (Ø32 мм, Ø25 мм, Ø20 мм)	Включено в стоимость станка	1 комп.

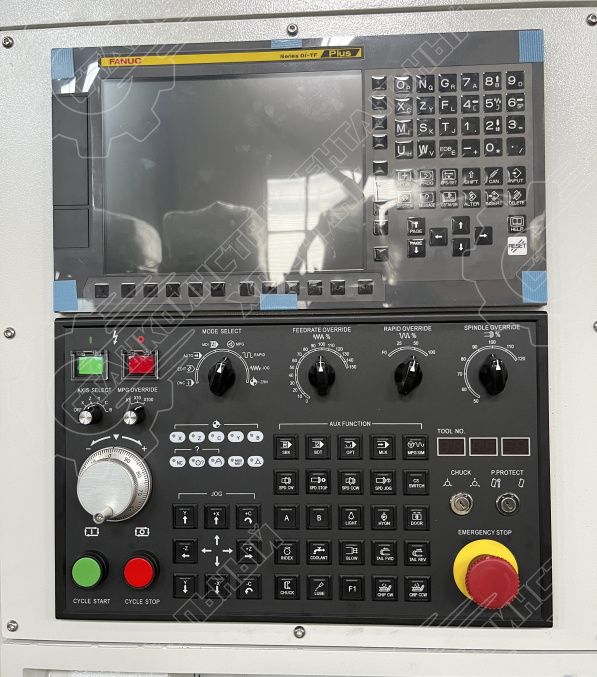

15	Переносной пульт управления	Включено в стоимость станка	1 шт.
16	Пистолет для подачи СОЖ	Включено в стоимость станка	1 шт.

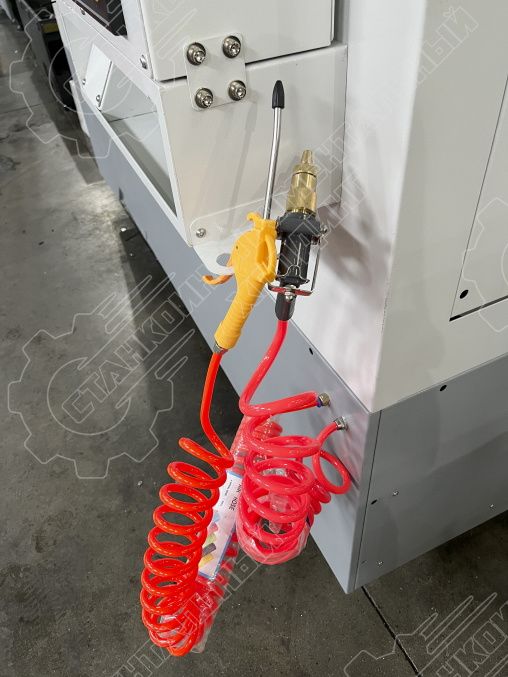

17	Пневматический пистолет	Включено в стоимость станка	1 шт.

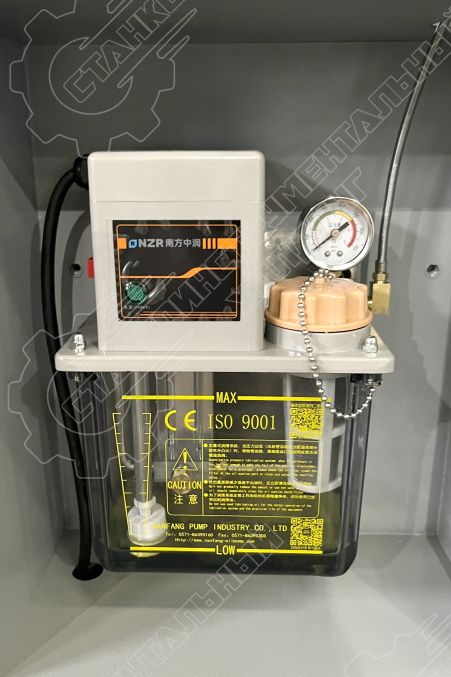

18	Централизованная система смазки	Включено в стоимость станка	1 комп.
19	Трансформатор	Включено в стоимость станка	1 комп.
20	Автоматический конвейер для стружек	Включено в стоимость станка	1 комп.
21	Нормы безопасности СЕ	Включено в стоимость станка	1 шт.
22	Трехцветный индикатор состояния	Включено в стоимость станка	1 шт.
23	Светодиодное освещение	Включено в стоимость станка	1 шт.
24	Ящик с инструментами	Включено в стоимость станка	1 комп.
25	Гидравлическая программируемая пиноль задней бабки в комплекте с вращающимся центом	Включено в стоимость станка	1 шт.
26	Скиммер (маслоотделитель от СОЖ)	Включено в стоимость станка	1 шт.
27	Кондиционер электрошкафа	Включено в стоимость станка	1 шт.
