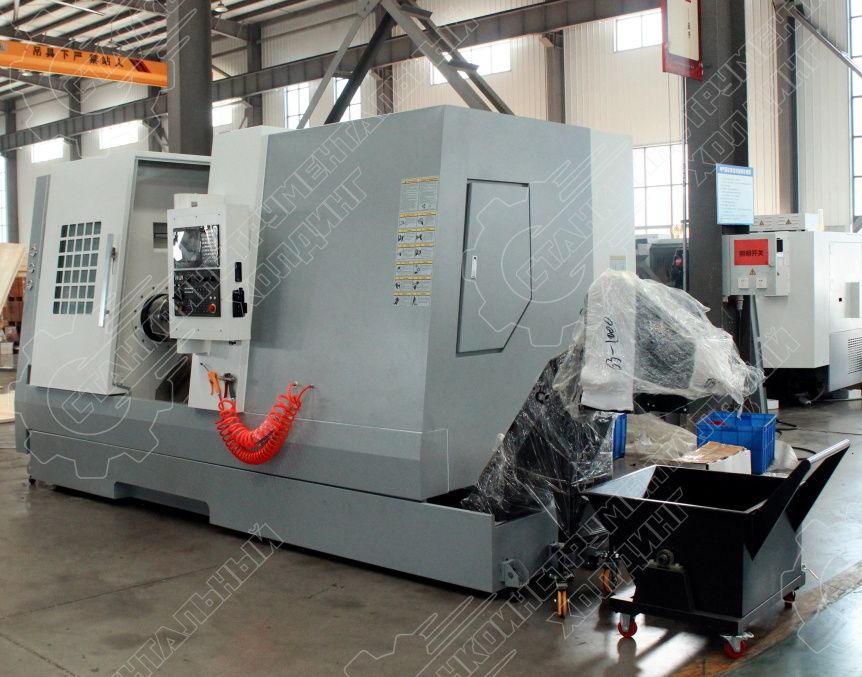

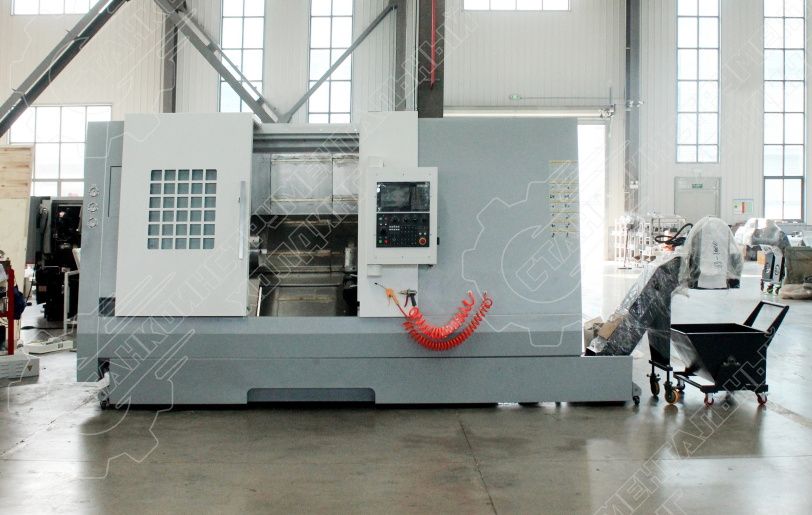

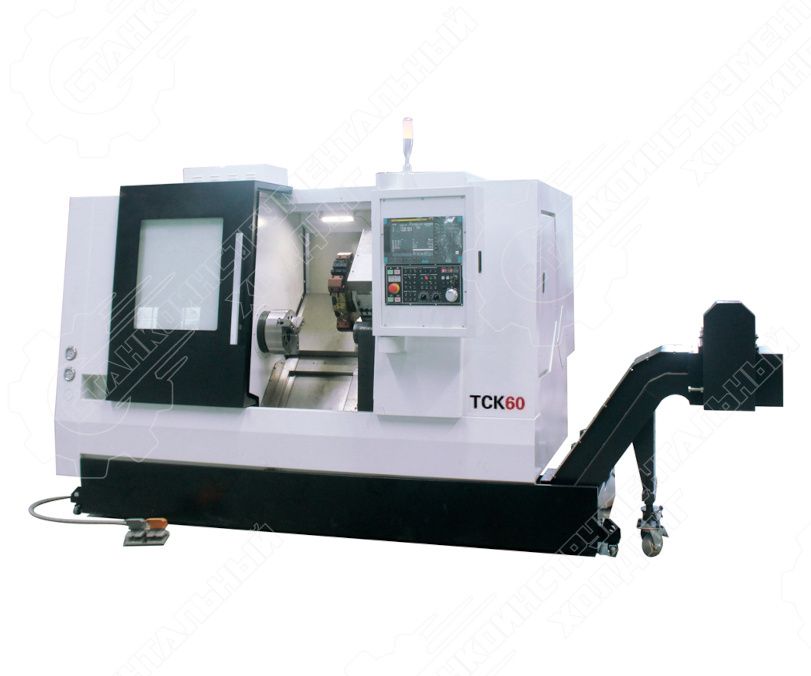

Горизонтальный токарный станок MetalCraft с ЧПУ ТСК60D-1000 (ТСК60D-1000.F.15/18,5.A2-8.12G.254T)

Каталог / MetalCraft (Станки для металлообработки) / Токарные станки / Токарные станки MetalCraft с ЧПУ с наклонной станиной / Токарные станки с ЧПУ с осью Y c приводным инструментом

– 15 %

10 528 914 ₽ 8 949 577 ₽

Характеристики товара

Производитель:

MetalCraft

Модель:

ТСК60D-1000.F.15/18,5.A2-8.12G.254T

Артикул:

ТСК60D-1000.F.15/18,5.A2-8.12G.254T

Остаток на складе:

Конус пиноли задней бабки:

MT5

Макс. диаметр над станиной, мм:

Ø600

Макс. диаметр над суппортом, мм:

Ø370

Макс. длина точения, мм:

1000

Торец шпинделя:

A2-8

Диаметр отверстия шпинделя, мм:

Ø65

Модель станка:

TCK60D-1000

Мощность двигателя шпинделя, кВт:

15 / 18.5

Макс. скорость вращения шпинделя, об/мин:

3000

Габаритные размеры станка (Д x Ш x В), мм:

5000 x 2100 x 2450

Масса станка, кг:

4800

Система ЧПУ:

Fanuc 0i-Tf(5) Plus

Ход по оси X / Z / Y, мм:

240 / 1000 / -

Ускоренная подача по оси X / Z / Y, м/мин:

16 / 20 / -

Угол наклона станины:

45°

Макс. диаметр точения, мм:

Ø430

Мощность привода оси X / Z / Y, кВт:

3 / 3 / -

Точность позиционирования, мм:

±0.004 / ±0.004

Точность повторного позиционирования, мм:

±0.002 / ±0.003

Размер токарного патрона:

10 дюймов / 254 мм

Макс. диаметр прутка, мм:

Ø50

Макс. крутящий момент, Нм:

143 / 236

Тип револьверной головки:

С приводом (BMT65)

Количество инструментов:

12 / Германия

Сечение наружной державки, мм:

25 x 25

Диаметр расточной державки, мм:

Ø40

Подача СОЖ через револьверную головку:

Включено

Тип задней бабки:

С гидравлическим приводом (пиноль невыдвижная)

Макс. скорость инструмента, об/мин:

4000

Описание
Комплектация

Токарный станок MetalCraft ТСК60D-1000.F.15/18,5.A2-8.12G.254T с ЧПУ используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.

Особенности станка ТСК60D-1000.F.15/18,5.A2-8.12G.254T:
• Максимальная длина обработки 1000 мм

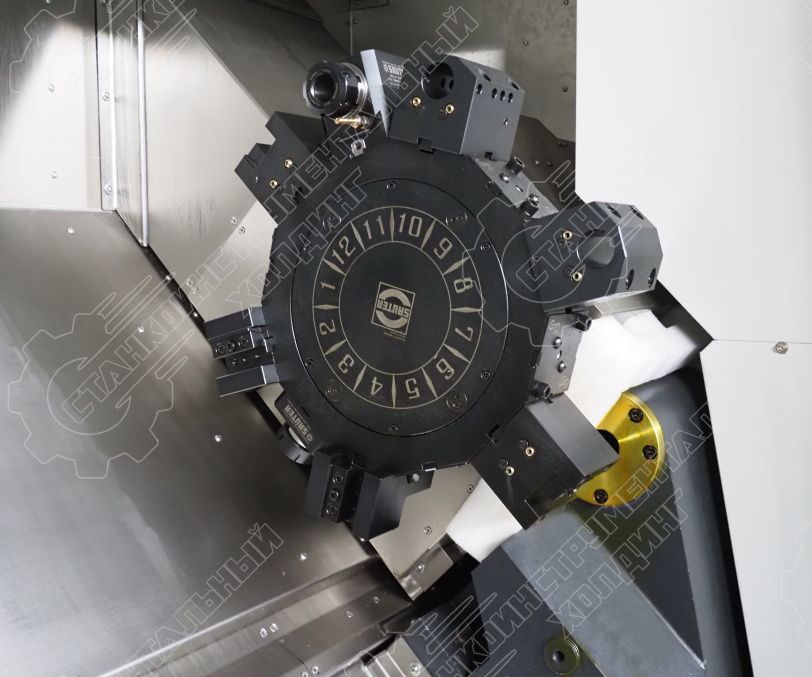

• Револьверная головка Sauter (Германия) на 12 позиций (BMT65, с приводным иструментом)
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность

БОГАТАЯ КОМПЛЕКТАЦИЯ
№ п/п	Наименование	Примечание	Количество

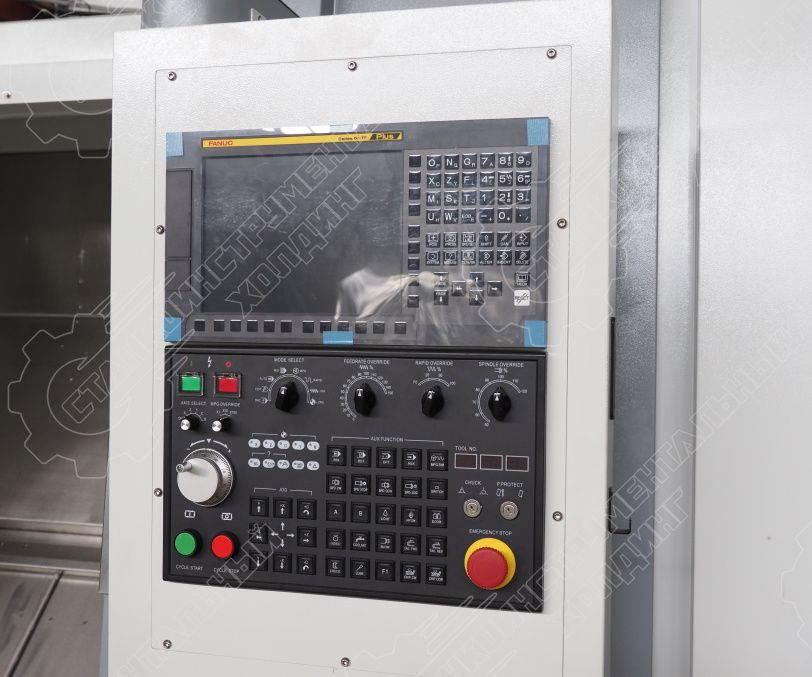

1	Система ЧПУ	FANUC 0i Tf(5) Plus (Япония)	1 шт.
2	Шпиндель А2-8	Sprintec (Тайвань)	1 шт.
3	*Двигатель шпинделя (увеличенный крутящий момент 143 / 236 Нм)**	FANUC BilP30-8000 (Япония) 15 / 18,5 кВт	1 шт.
4	Подшипники шпинделя	NSK (Япония)	1 шт.
5	Сервоприводы по осям X / Z	FANUC (Япония)	1 шт.
6	ШВП по осям X / Z	NSK (Япония)	1 шт.
7	Линейные направляющие роликового типа по осям X / Z	Hiwin / PMI (Тайвань)	1 шт.

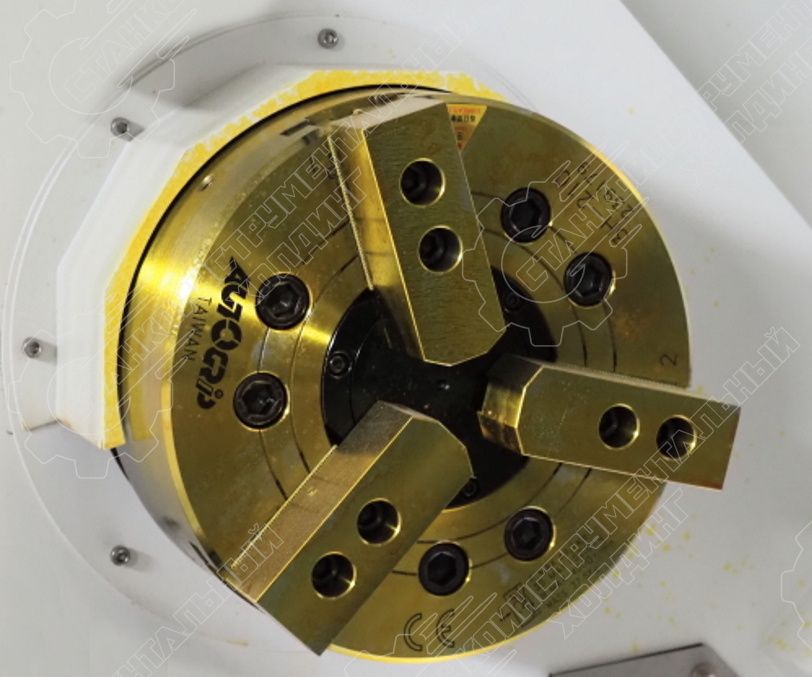

8	Гидравлический 3-х кулачковый патрон 10" (254 мм)	Autogrip (Тайвань)	1 шт.
9	Револьверная головка BMT65 на 12 позиций	Sauter (Германия)	1 шт.

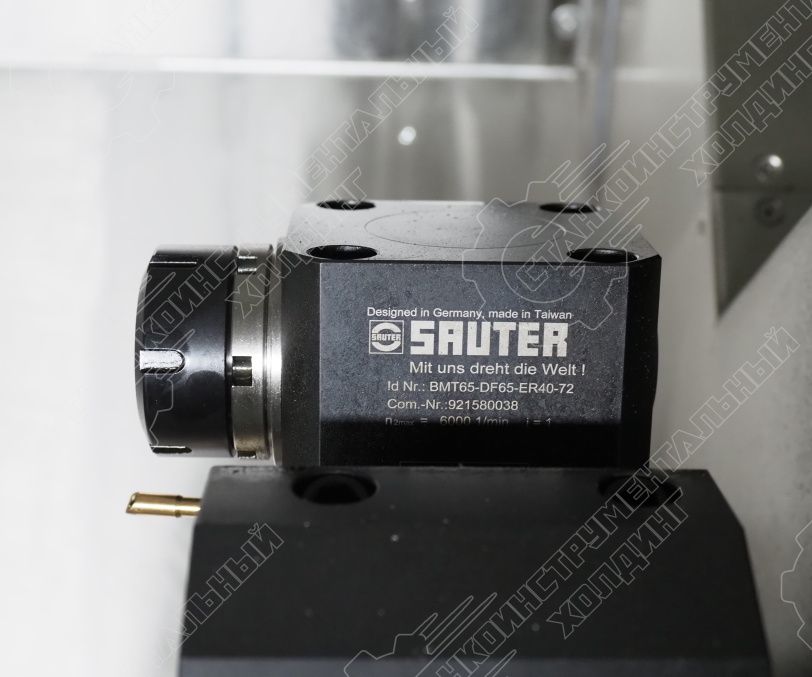

10	Приводной осевой инструментальный блок BMT65 (90°) Sauter (Германия)	Включено в стоимость станка	1 шт.
11	Приводной радиальный инструментальный блок BMT65 (0°) Sauter (Германия)	Включено в стоимость станка	1 шт.
12	Радиальный держатель инструмента для наружного точения	Включено в стоимость станка	3 шт.
13	Держатель торцевого инструмента	Включено в стоимость станка	2 шт.
14	Держатель расточного инструмента	Включено в стоимость станка	3 шт.
15	Переходные втулки	Включено в стоимость станка	1 комп.
16	Переносной пульт управления	Включено в стоимость станка	1 шт.
17	Пистолет для подачи СОЖ	Включено в стоимость станка	1 шт.
18	Пневматический пистолет	Включено в стоимость станка	1 шт.
19	Гидравлическая программируемая задняя бабка (пиноль невыдвижная) с вращающимся центром МТ5	Включено в стоимость станка	1 шт.

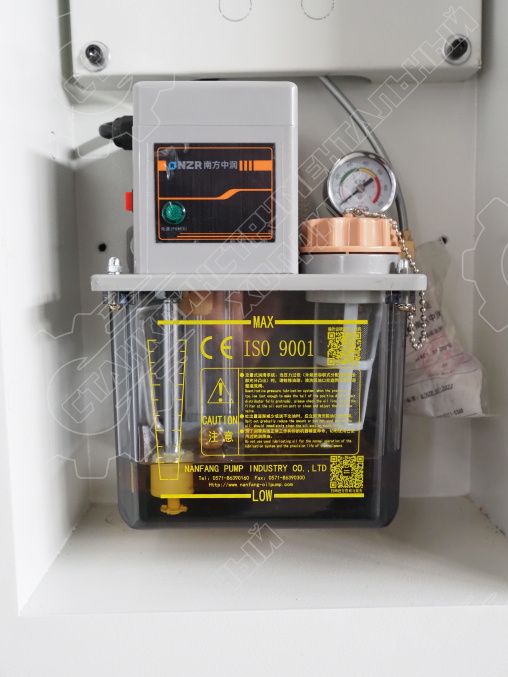

20	Система автоматической смазки	Включено в стоимость станка	1 комп.
21	Трансформатор 380 В / 50 Гц / 3 фазы	Включено в стоимость станка	1 комп.
22	Автоматический конвейер для стружки	Включено в стоимость станка	1 комп.
23	Стандарт СЕ, блокировка двери, трехцветный индикатор состояния	Включено в стоимость станка	1 шт.
24	Светодиодное рабочее освещение	Включено в стоимость станка	1 шт.
25	Установочные опоры и ящик с монтажным инструментом	Включено в стоимость станка	1 комп.
26	Скиммер (маслоотделитель)	Включено в стоимость станка	1 шт.

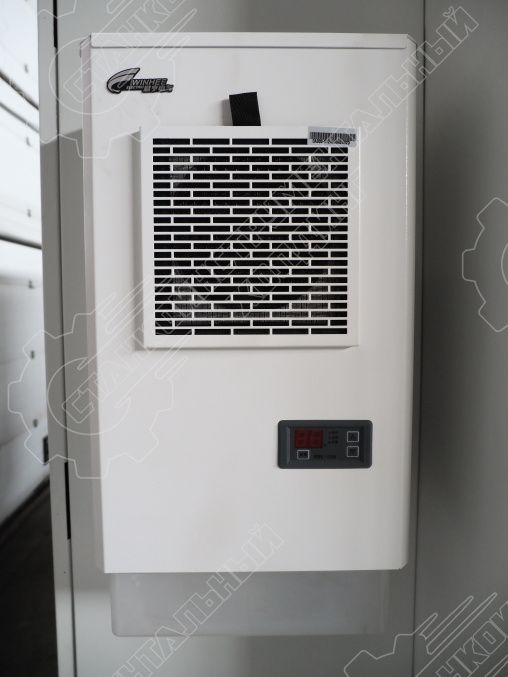

27	Кондиционер электрошкафа	Включено в стоимость станка	1 шт.
28	Система диалогового программирования Manual Guide Oi	Включено в стоимость станка	1 шт.
