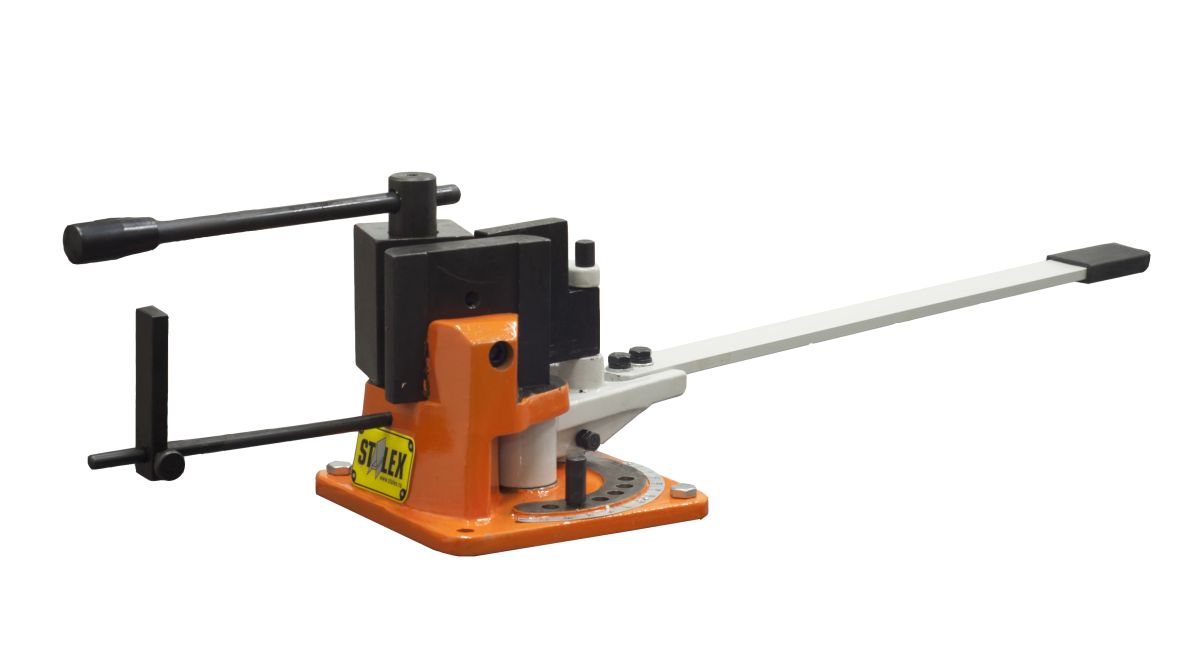

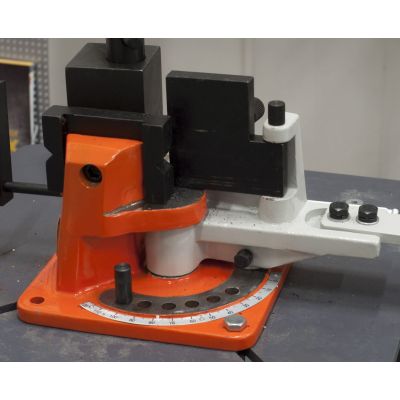

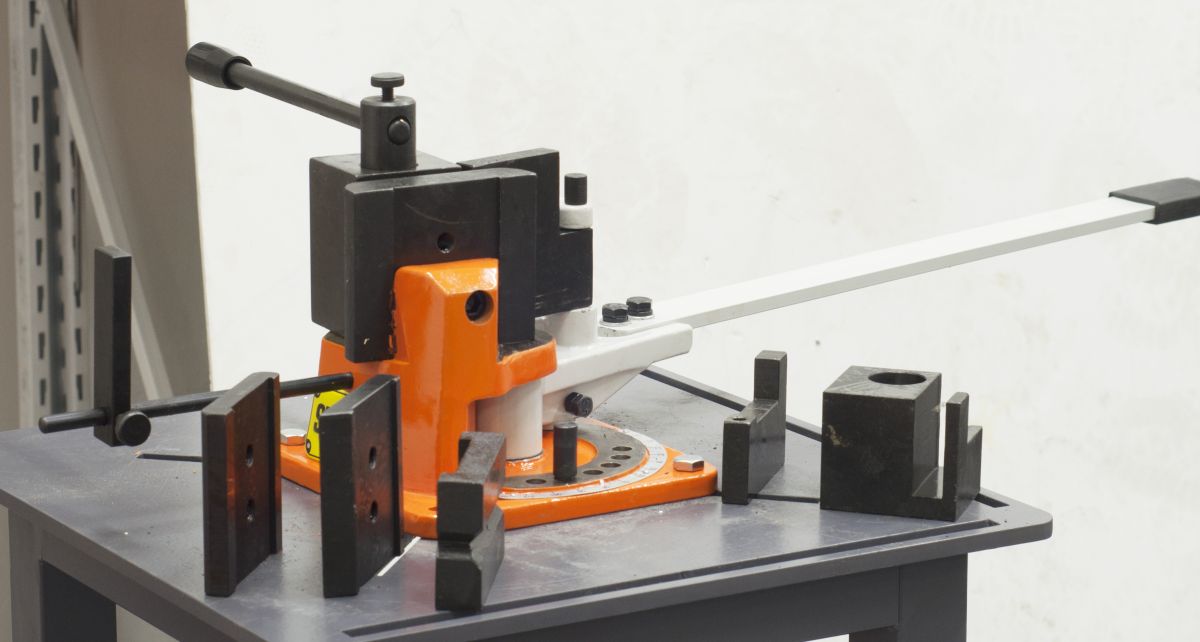

Инструмент ручной гибочный универсальный STALEX UB-100

Инструмент ручной гибочный универсальный Stalex UB-100 артикул 373202 – профессиональное оборудование для гибки металлопроката различного профиля

При изготовлении металлоконструкций, ремонтных работах и в кузнечном деле часто возникает необходимость гнуть заготовки различного сечения – круглый и квадратный пруток, полосу, уголок. Выполнять такие операции вручную без специального оборудования сложно, а добиться точных и повторяющихся результатов практически невозможно. Stalex UB-100 создан специально для решения этих задач. Это универсальный ручной гибочный станок, который позволяет выполнять холодную и горячую гибку металлических заготовок различного профиля с высокой точностью .

Где применяется этот станок

UB-100 широко используется в кузнечных мастерских, на производственных участках и в ремонтных цехах . С его помощью изготавливают:

• Элементы оград, перил и балюстрад

• Оконные решетки и ворота

• Кронштейны и рамы для металлоконструкций

• Подвесные и напольные подставки

• Детали для террас и беседок

• Различные изделия из черных и цветных металлов

Оборудование востребовано как профессиональными мастерами, так и в слесарных мастерских благодаря универсальности применения и надежности конструкции .

Ключевые преимущества модели

• Возможность холодной и горячей гибки. Станок уверенно работает с металлом как в холодном, так и в нагретом состоянии, что существенно расширяет технологические возможности . В нагретом состоянии параметры обрабатываемых заготовок могут увеличиваться на 40-50% .

• Эксцентриковый быстрый зажим заготовки. Специальный механизм фиксирует заготовку одним движением рычага, исключая проскальзывание и обеспечивая безопасность оператора . Это значительно ускоряет работу и повышает ее точность.

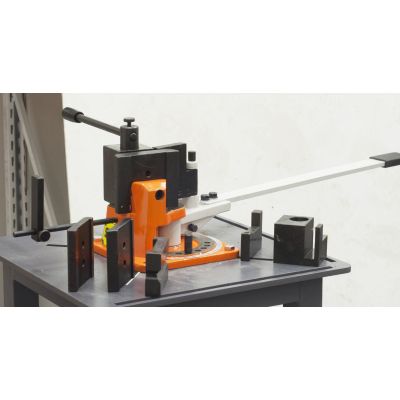

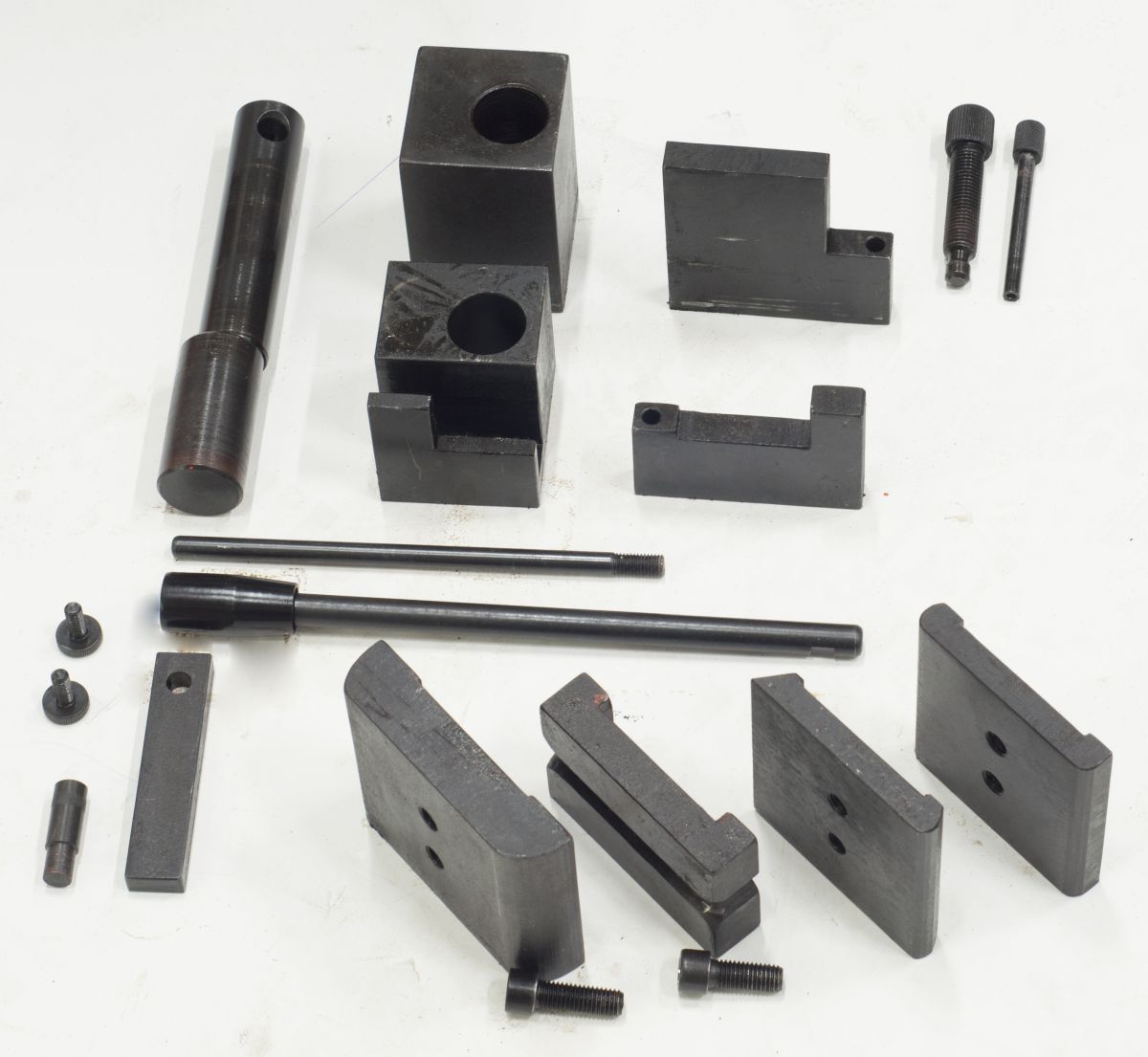

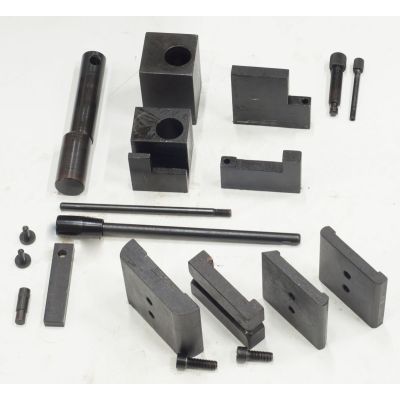

• Сменные закаленные гибочные блоки. В комплекте поставляются сменные блоки из закаленной инструментальной стали, которые формируют профиль изгиба . Их взаимозаменяемость расширяет диапазон обрабатываемых сечений и продлевает срок службы инструмента.

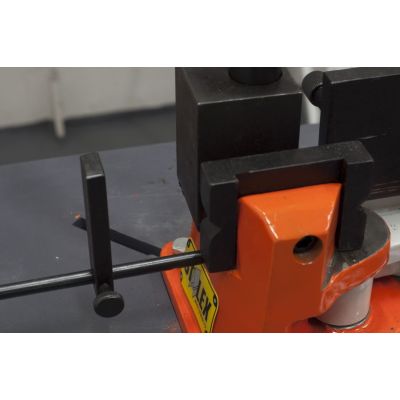

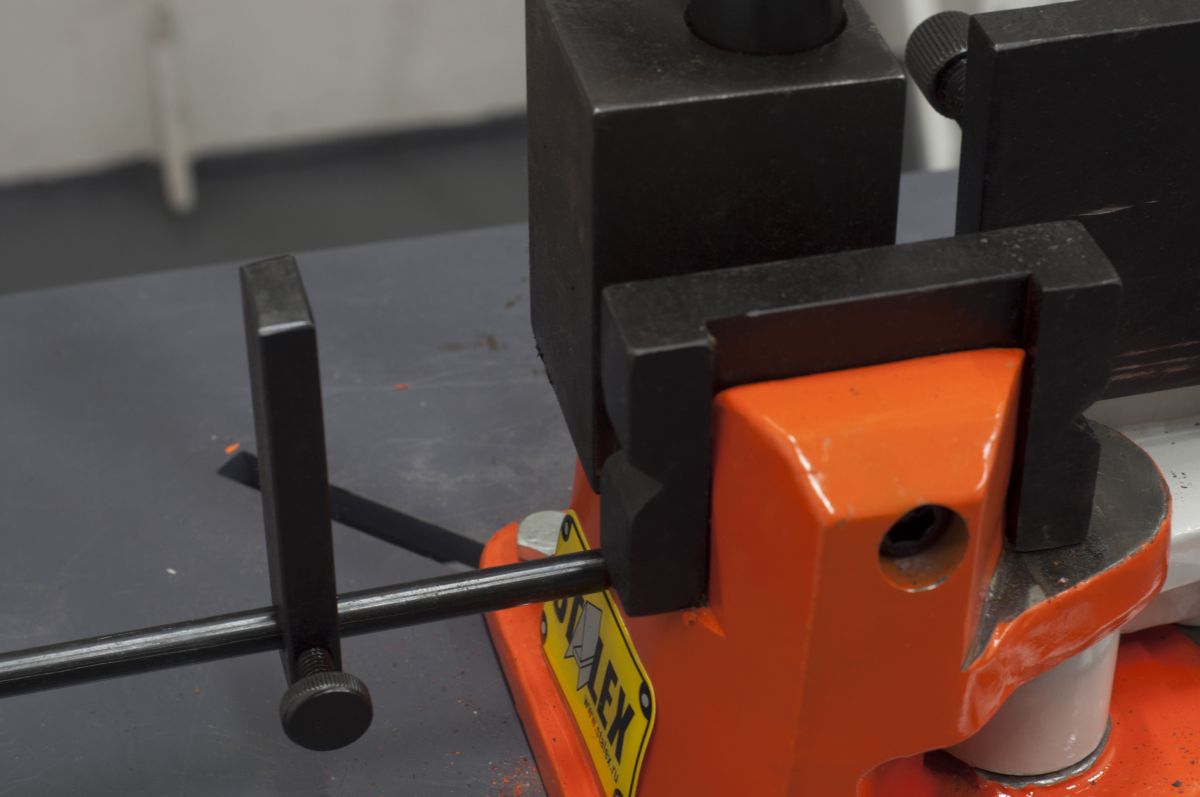

• Регулируемый упор для серийного производства. Упор позволяет задавать длину гибочного участка заготовки, что обеспечивает повторяемость операций при серийном изготовлении деталей .

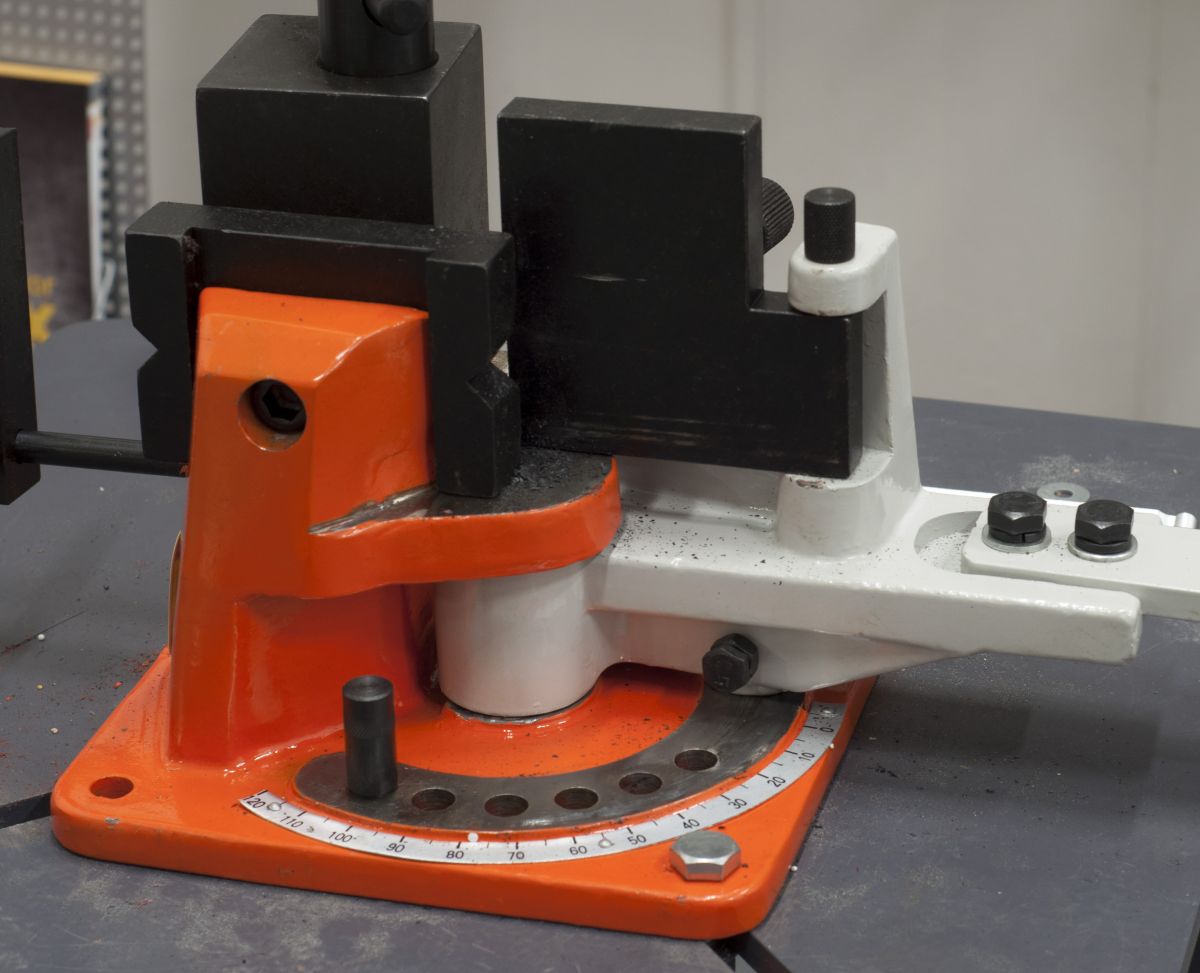

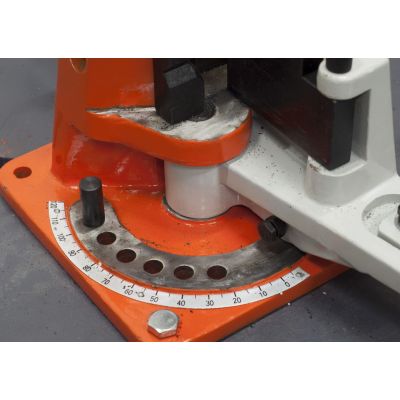

• Ограничитель угла гиба с градусной линейкой. На основании станка расположены ограничитель угла и градусная шкала, позволяющие точно выставлять требуемый угол до 120 градусов без использования дополнительного мерительного инструмента .

• Массивная жесткая станина. Прочная стальная конструкция создает жесткое основание, поглощающее рабочие нагрузки и предотвращающее смещение инструмента в процессе гибки . Это гарантирует стабильность геометрии готовых изделий.

• Универсальность по материалам. Станок работает с низкоуглеродистой сталью и цветными металлами . Конструкция позволяет обрабатывать круглый и квадратный пруток, полосу, угловую сталь.

• Принцип трехточечной гибки. Работа основана на равномерном распределении напряжения по материалу, что минимизирует пружинение и дефекты поверхности готовых изделий .

Технические параметры

• Максимальный угол гиба: 120 градусов

• Работа с круглым прутком: до 18-20 мм в холодном состоянии

• Работа с квадратным прутком: до 16-20 мм

• Максимальные размеры полосы: 70х15 мм

• Работа с уголком: до 60х8 мм в холодном состоянии

• В горячем состоянии параметры увеличиваются: круг до 30 мм, квадрат до 30х30 мм, уголок до 100х12 мм, полоса до 100х15 мм

• Габариты: 390х290х280 мм

• Вес: 31 кг

Конструктивные особенности

Принцип работы станка основан на том, что заготовка опирается на два неподвижных блока, а третий, подвижный, создает усилие для деформации . Такая схема обеспечивает равномерное распределение напряжения по материалу и высокое качество готовых изделий.

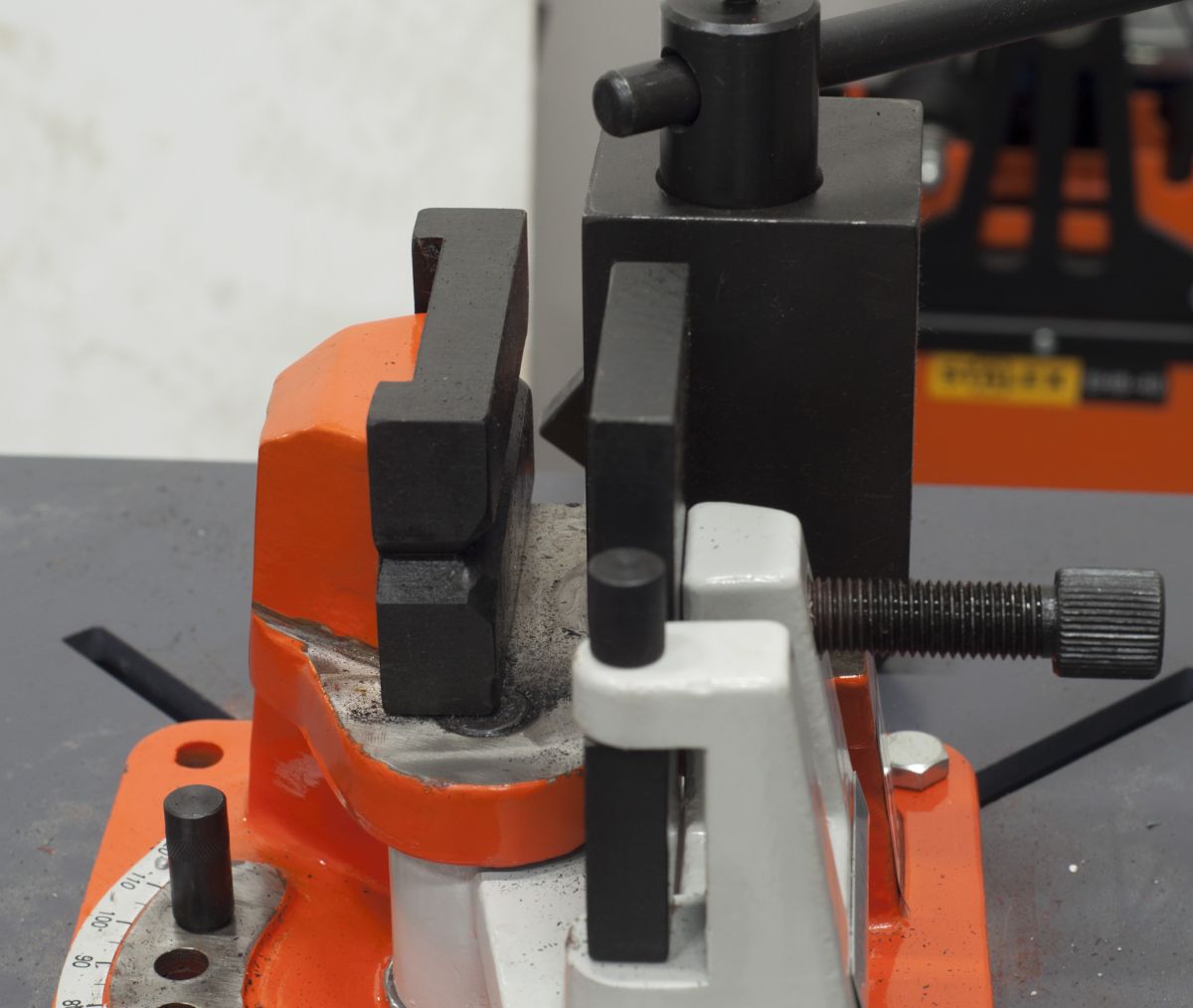

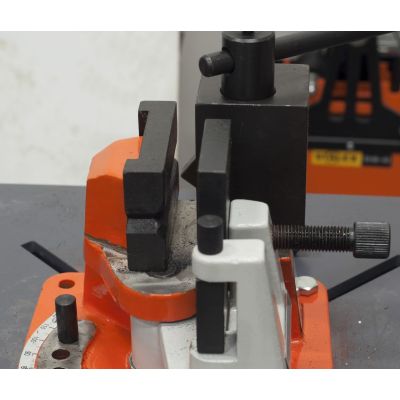

Эксцентриковый механизм быстрого зажима надежно фиксирует заготовку, исключая ее смещение в процессе работы. Сменные закаленные гибочные блоки из инструментальной стали формируют нужный профиль изгиба и рассчитаны на длительный срок службы .

Ограничитель угла гиба в паре с градусной шкалой позволяет точно контролировать процесс формообразования без дополнительных измерений . Регулируемый упор обеспечивает повторяемость операций при серийном производстве.

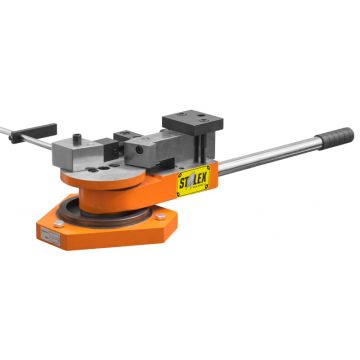

Отличие от модели SBG-40

В отличие от модели SBG-40, ориентированной на художественную ковку с тремя наборами оснастки (радиус, угол, завитки), UB-100 представляет собой более универсальный инструмент для работы с различным металлопрокатом. Он имеет большую максимальную ширину полосы (70 мм против 30 мм), способен работать с уголком и, что особенно важно, позволяет выполнять горячую гибку с увеличенными параметрами заготовок.

Почему стоит выбрать Stalex UB-100

Это оборудование создано для тех, кто ценит универсальность, надежность и точность. Возможность как холодной, так и горячей гибки существенно расширяет технологические возможности и позволяет работать с заготовками большего сечения. Эксцентриковый быстрый зажим экономит время при каждой операции, а сменные закаленные блоки гарантируют долгий срок службы.

Ограничитель угла с градусной шкалой и регулируемый упор обеспечивают высокую точность и повторяемость результатов, что особенно важно при серийном производстве. Массивная стальная станина поглощает рабочие нагрузки и гарантирует стабильность геометрии готовых изделий.

Станок произведен под брендом STALEX – Россия является родиной бренда, что гарантирует адаптацию к местным условиям эксплуатации и доступность сервисного обслуживания. Гарантия производителя составляет 1 год .

Инструмент ручной гибочный универсальный Stalex UB-100 (арт. 373202) есть в наличии. Оформляйте заявку на сайте – мы доставим оборудование в любой регион России.
