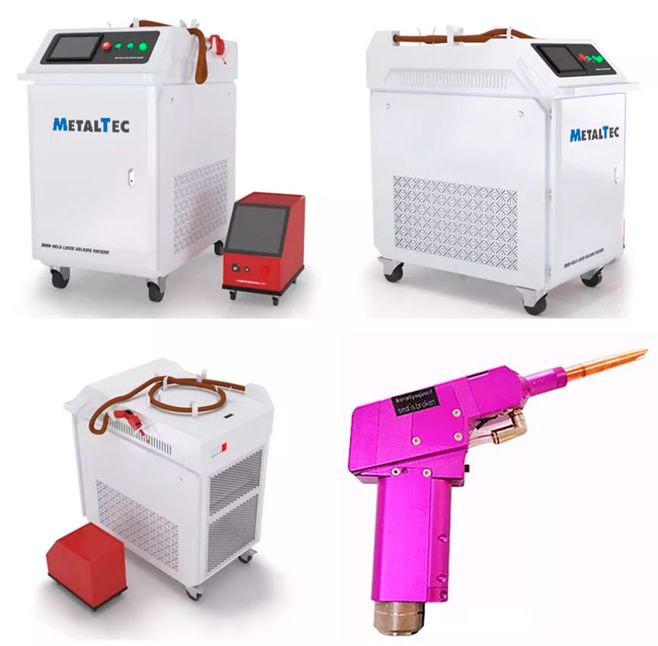

Оптоволоконная лазерная сварочная установка MetalTec WL 3000

Современные сварочные установки с твердотельными лазерами

ПИСТОЛЕТ ЛАЗЕРНОЙ СВАРКИ

Оснащен направляющим устройством для автоматической подачи проволоки

Встроенная защита
Удобство и эргономичность
Безопасная и надежная, быстрая и качественная работа.

Установка оснащена насадкой для лазерной чистки. После замены насадки. Можно осуществлять лазерную чистку.

ОПТОВОЛОКОННЫЙ ЛАЗЕРНЫЙ ИСТОЧНИК MAXPHOTONICS

Одномодовый лазерный источник с непрерывным излучением имеет модульную конструкцию.

Это идеальный лазерный источник для лазерной точной резки, прецизионной сварки и других применений в том числе очистки.

КОНСОЛЬ УПРАВЛЕНИЯ

7 режимов сварки

Система управления V20 позволяет использовать данный аппарат для ручной сварки – ручной резки – ручной очистки. 3 в 1.

ПРОМЫШЛЕННЫЙ ВОДЯНОЙ ЧИЛЛЕР

Автоматический чиллер для охлаждения излучателей лазерных станков.

Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ПОДАЧИ ПРОВОЛОКИ В КОНТАКТНУЮ ЗОНУ СВАРКИ

Автоматическая равномерная подача проволоки для более плавной сварки.

НАЗНАЧЕНИЕ:

Сущность лазерного процесса сварки состоит в следующем: лазерное излучение направляется в фокусирующую систему, где фокусируется в пучок меньшего сечения и попадает на свариваемые детали, где частично отражается, частично проникает внутрь материала, где поглощается, нагревает и расплавляет металл, формируя сварной шов.

Достоинство лазерного излучения — высокая концентрация энергии: лазерная сварка проводится на плотностях мощности лазерного излучения Е=106 — 107 Вт/см2, что позволяет сваривать разные материалы с толщинами от нескольких микрометров до десятков миллиметров. При сварке изделий малых толщин от 0,05 до 1,0 мм сварка проходит с расфокусировкой лазерного луча.

Лазерную сварку производят сквозным и частичным проплавлением в любом пространственном положении. Сварка проводится непрерывным или импульсным излучением. При импульсном лазерном излучении сварной шов образуется сварными точками, их перекрытием на 30—90 %.

Лазерная сварка разделяется на три вида: микросварка (толщина или глубина проплавления до 100 мкм), мини-сварка (глубина проплавления от 0,1 до 1 мм) и макросварка (глубина проплавления более 1 мм).

Современные сварочные установки с  твердотельными лазерами проводят шовную сварку со скоростью до 5 мм/с с частотой импульсов около 20 Гц. Сварку проводят с использованием присадочных материалов (проволока диаметром около 1,5 мм, лента или порошок); присадка увеличивает сечение сварного шва.



Отличительные особенности: возможность сварки высокоточных конструкций;
сварка без правок или механической обработки;
высокая скорость сварки и производительность работ (стальной лист толщиной 20 мм электрической дугой сваривают со скоростью 15 м/ч за 5 - 8 проходов, при сварке непрерывным лазерным лучом лист сваривается со скоростью 100 м/ч за 1);
высокая экологическая безопасность по сравнению с традиционной сваркой;
минимальные температурные поводки и коробление металла (в сравнении с другими методами);
хороший внешний вид, что важно, например, при сварке автомобильных кузовов.



Комплектация: Сварочный пистолет
насадка для лазерной чистки
устройство размотки и подачи проволоки
водяной чиллер охлаждения
