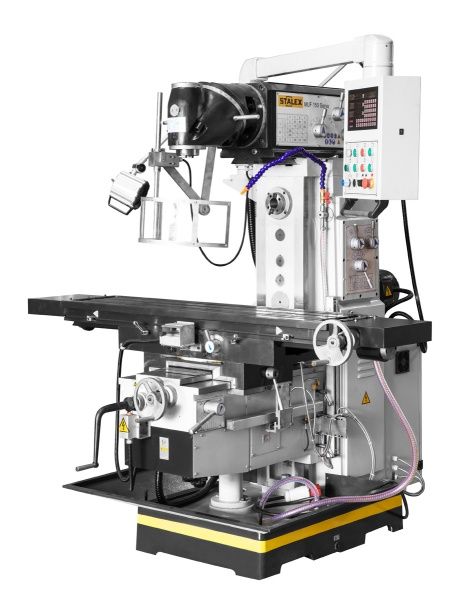

Широкоуниверсальный фрезерный станок STALEX MUF150 Servo

Каталог / Фрезерные станки / Широкоуниверсальные фрезерные станки

2 061 000 ₽

Характеристики товара

Артикул:

MUF150 Servo

Остаток на складе:

Бренд:

STALEX

Номер по номенклатуре:

MUF150 Servo

Мощность двигателя, кВт:

3.0

Габариты, мм:

1900х1950х1900

Конус шпинделя:

ISO40

Напряжение питания, В:

380

Размер стола, мм:

1370x320

Ход стола по оси Х, мм:

1000

Ход стола по оси Y, мм:

360

Ход стола по оси Z, мм:

400

Макс. диаметр торцевого фрезерования, мм:

125

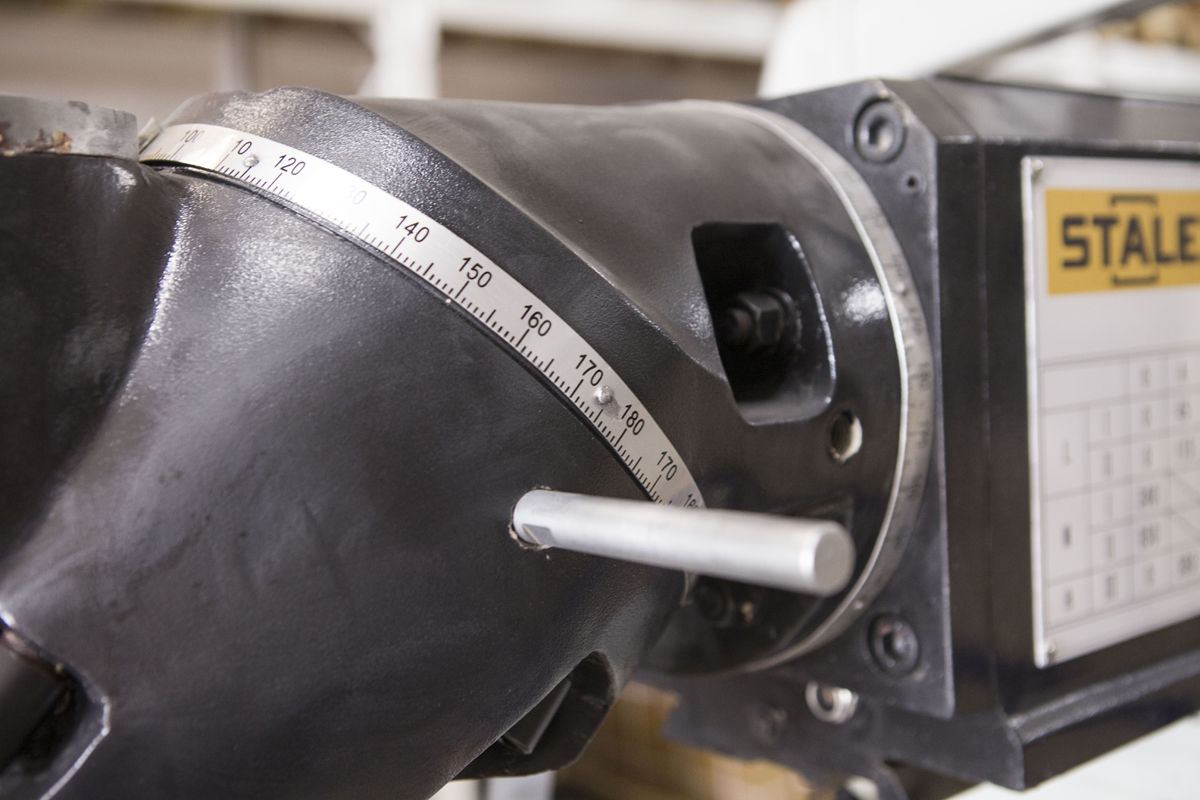

Угол наклона фрезерной головки:

от -45° до +45°

Расстояние шпиндель-стойка, мм:

300-760

Расстояние шпиндель-стол, мм:

30-430

Т-образный паз, мм:

14-80 (3)

Частота вращения верт. шпинделя, об/мин:

45-1660 (11)

Частота вращения горизонт. шпинделя, об/мин:

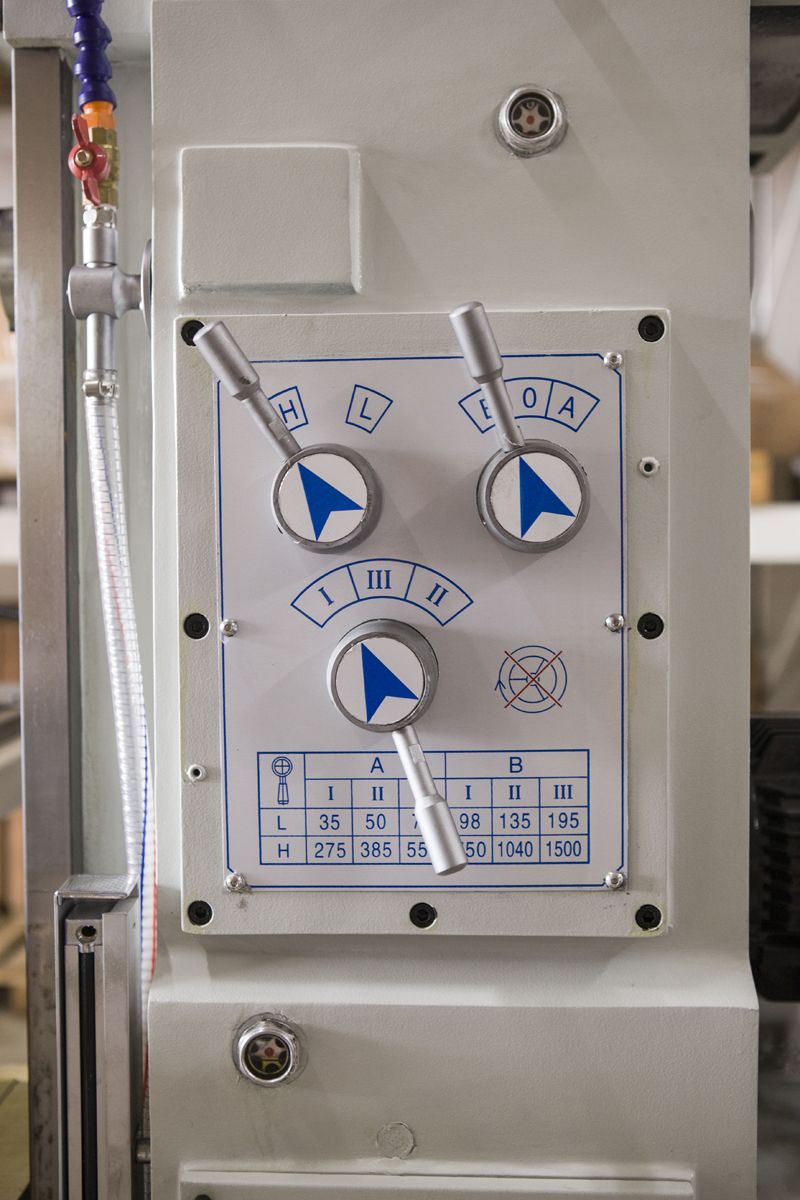

35-1500 (12)

Описание
Характеристики

Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.

Широкоуниверсальный фрезерный станок для тяжелых работ
Высокая жесткость конструкции станка

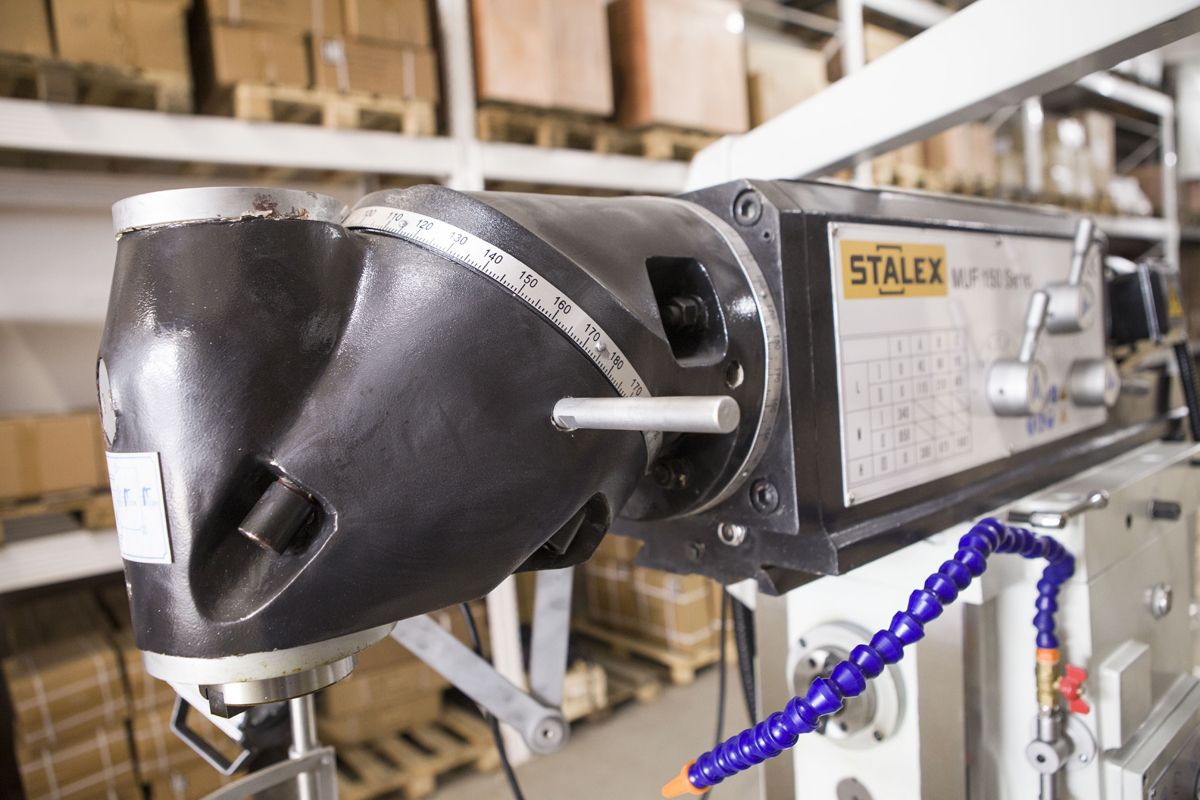

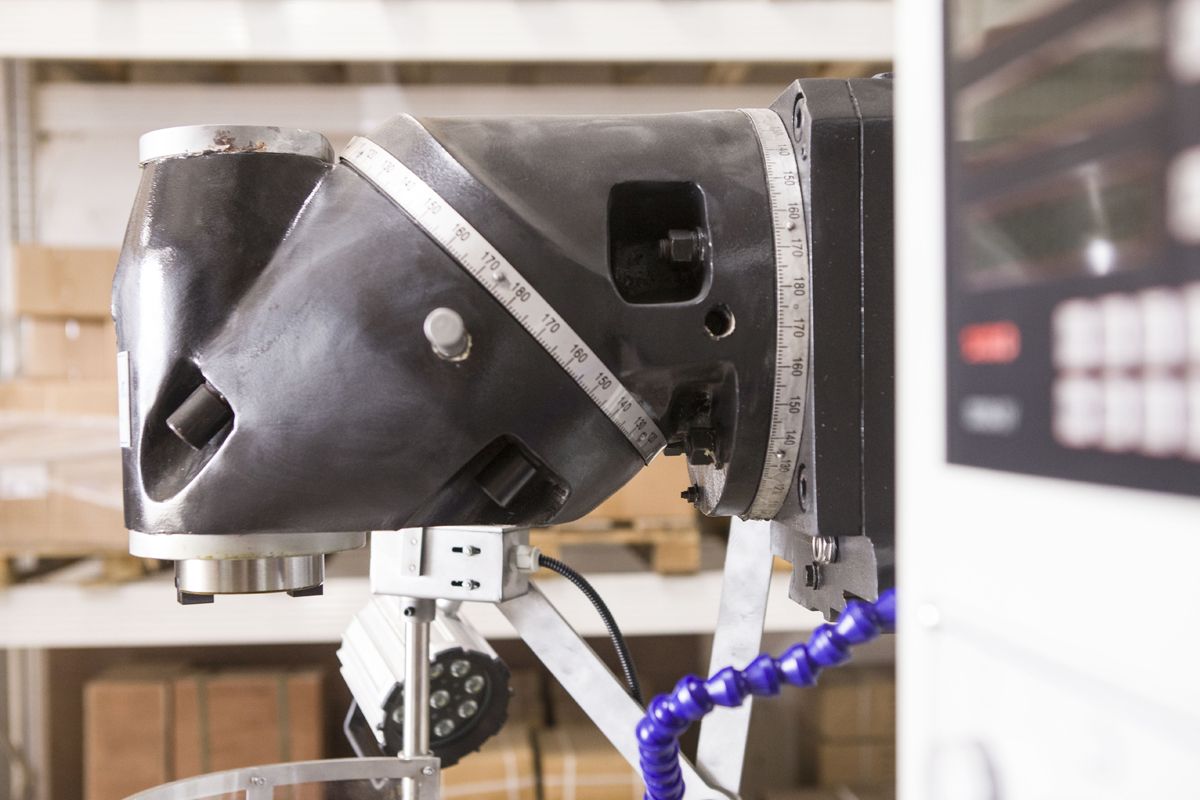

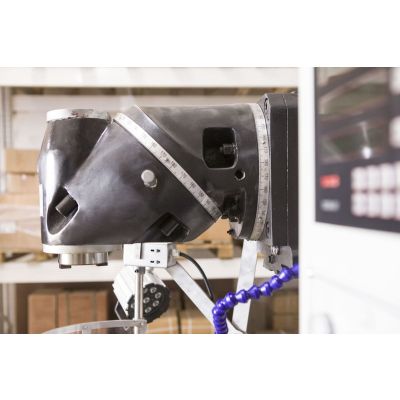

Жесткая конструкция вертикальной фрезерной головы без пиноли

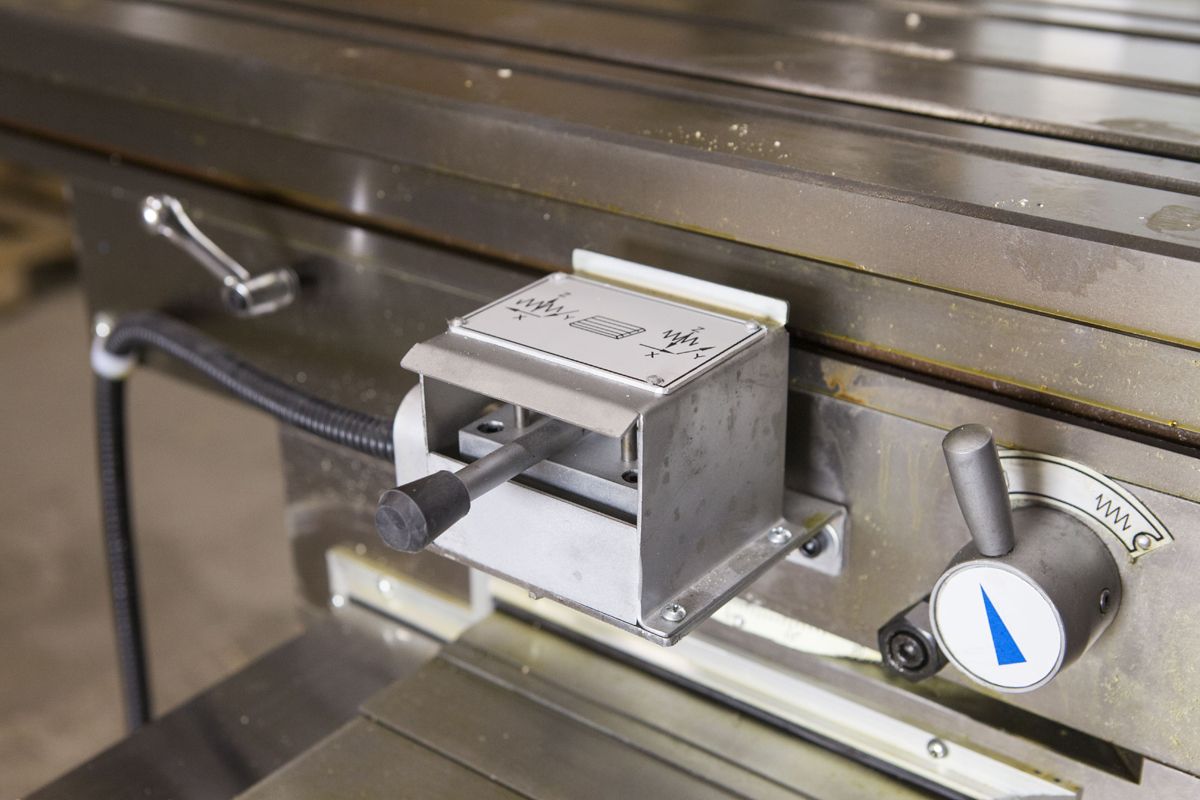

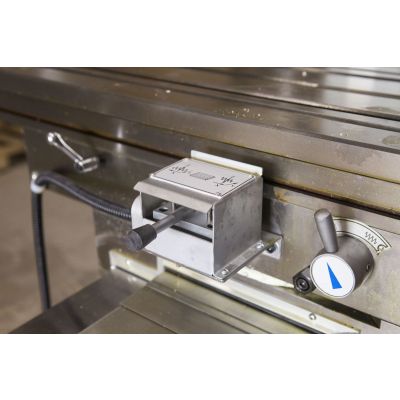

Автоматическая подача и ускоренное перемещение стола по 3м координатам

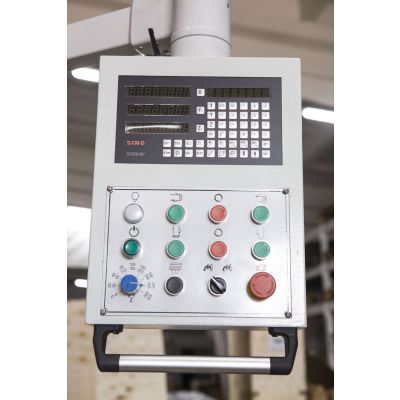

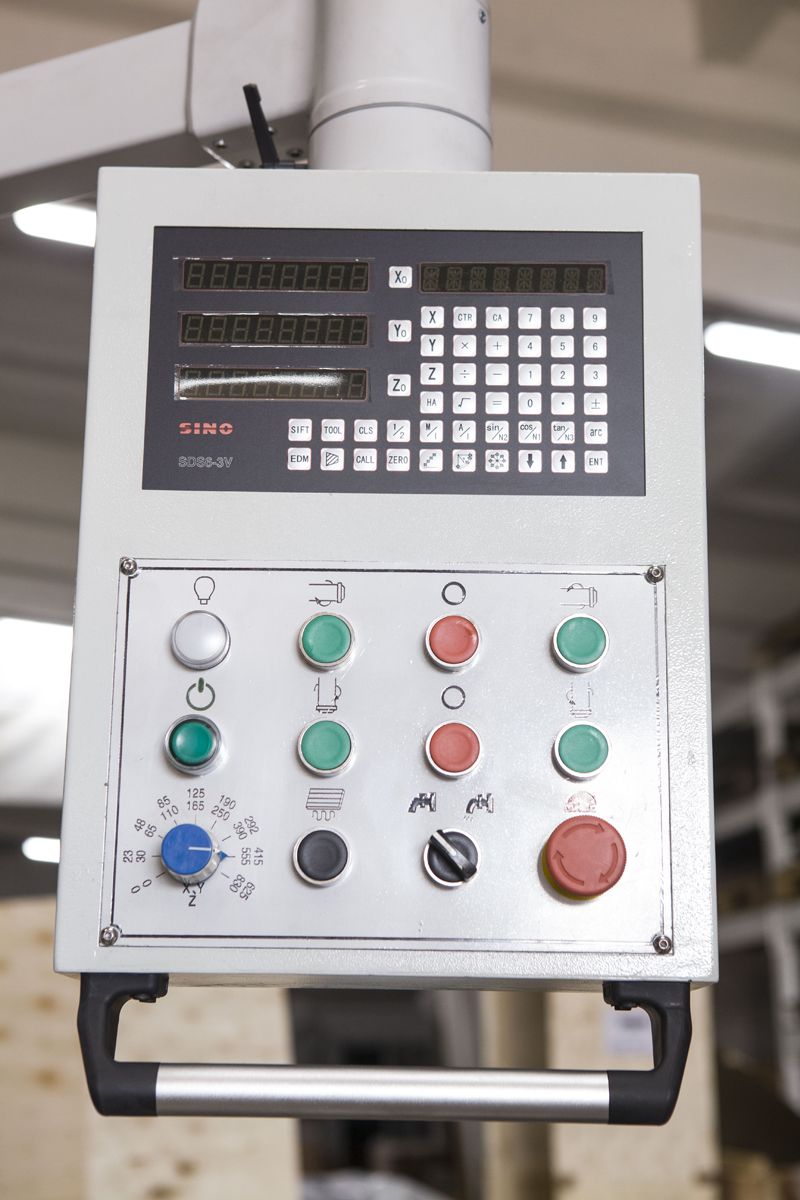

Цифровая индикация по осям X/Y/Z

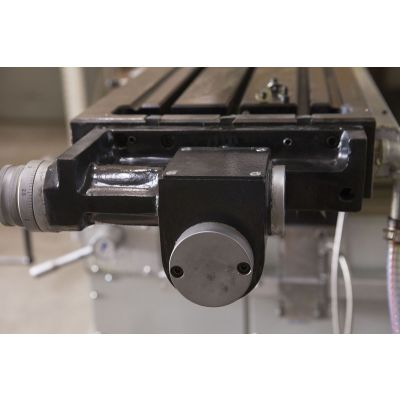

Серводвигатель перемещения по осям X/Y

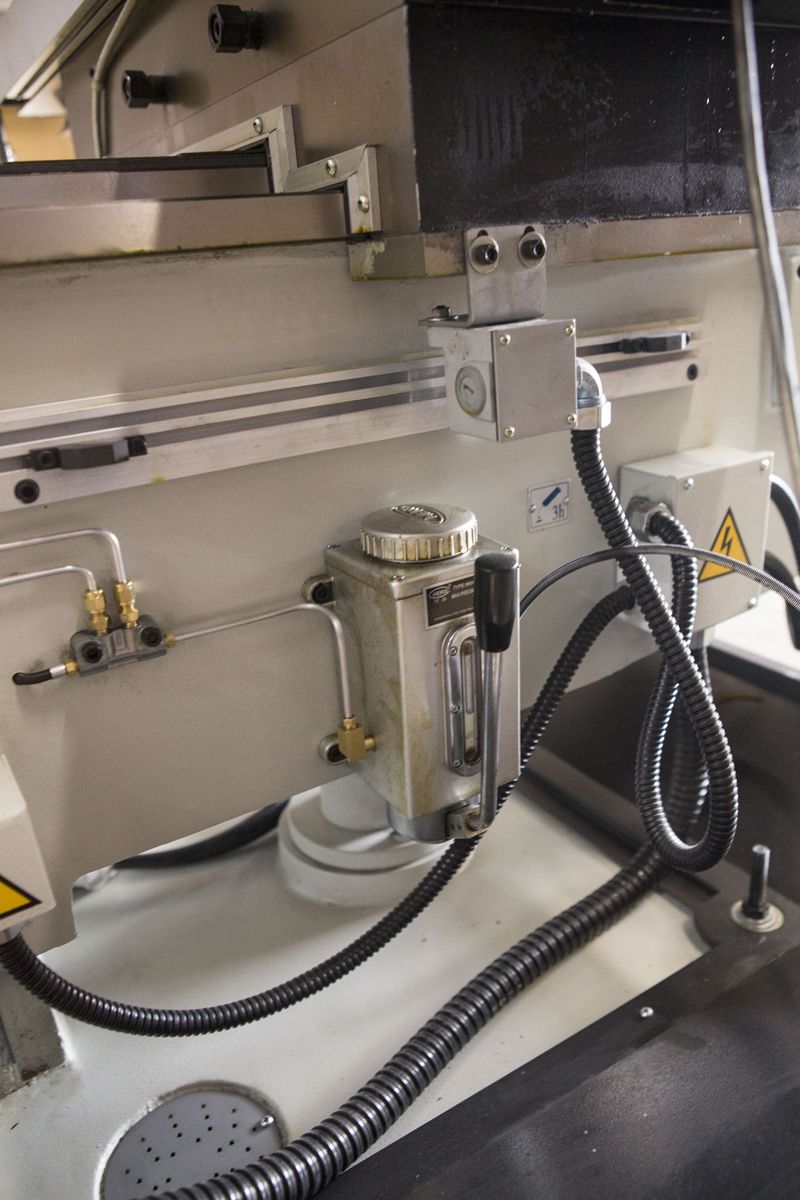

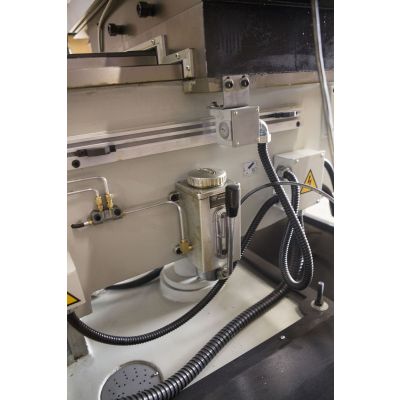

Встроенное устройство подвода СОЖ и поддон для сбора стружки

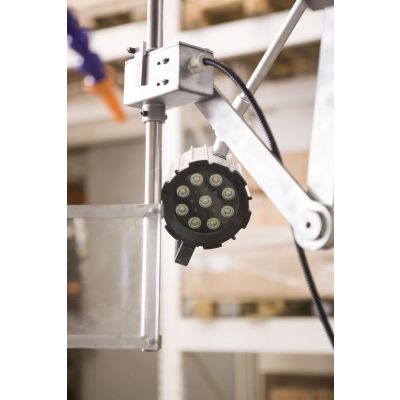

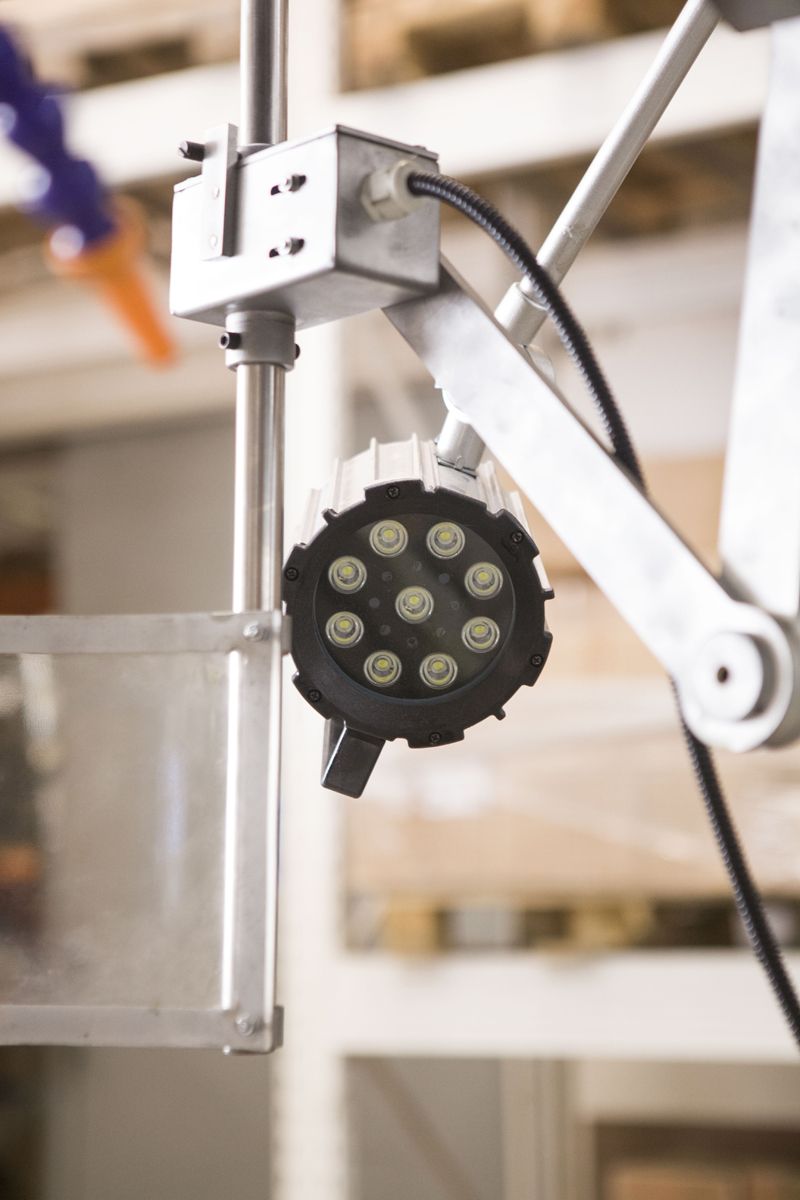

Лампа местного освещения
Изготовлен по стандарту СЕ

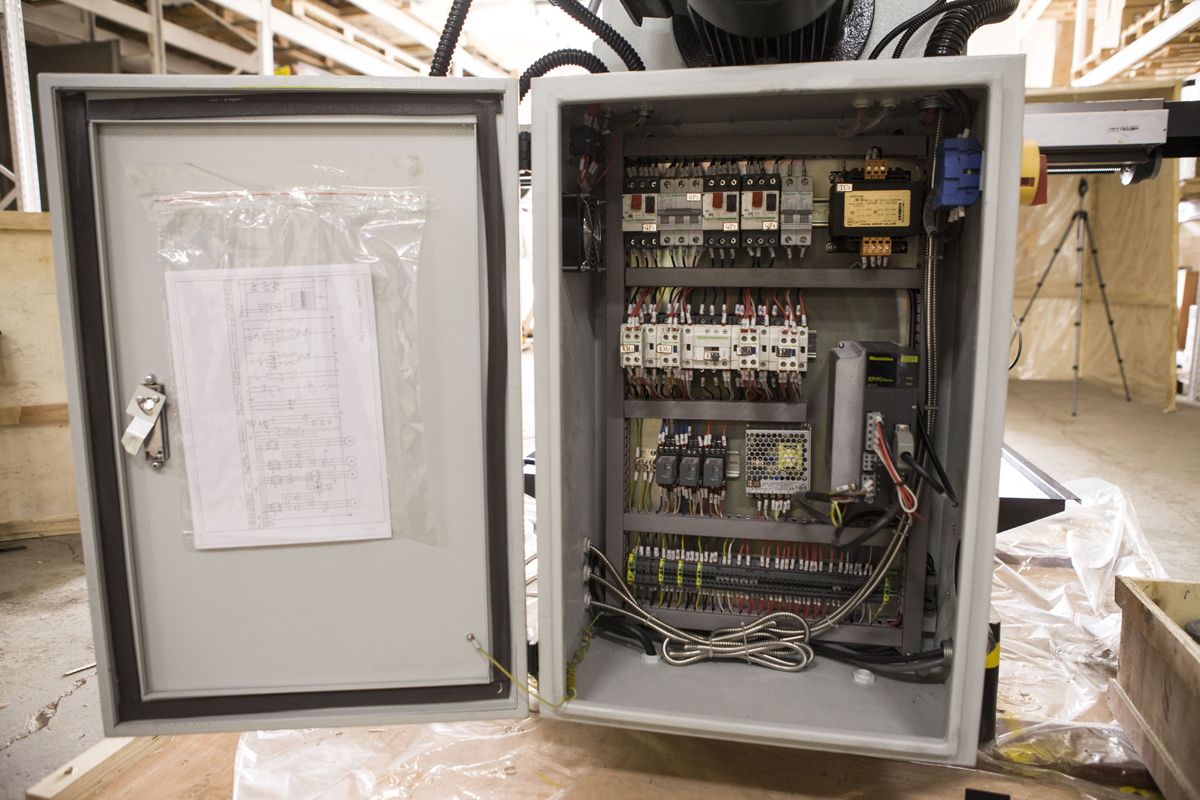

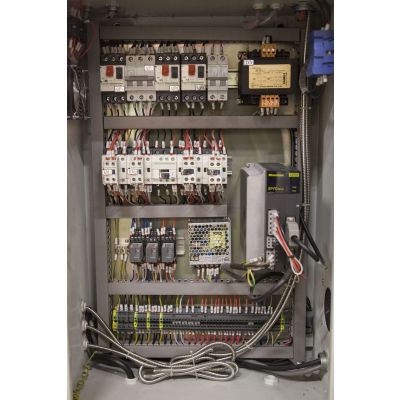

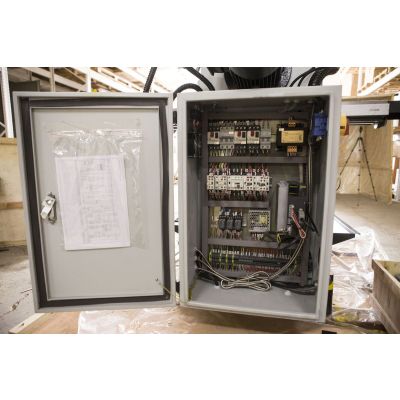

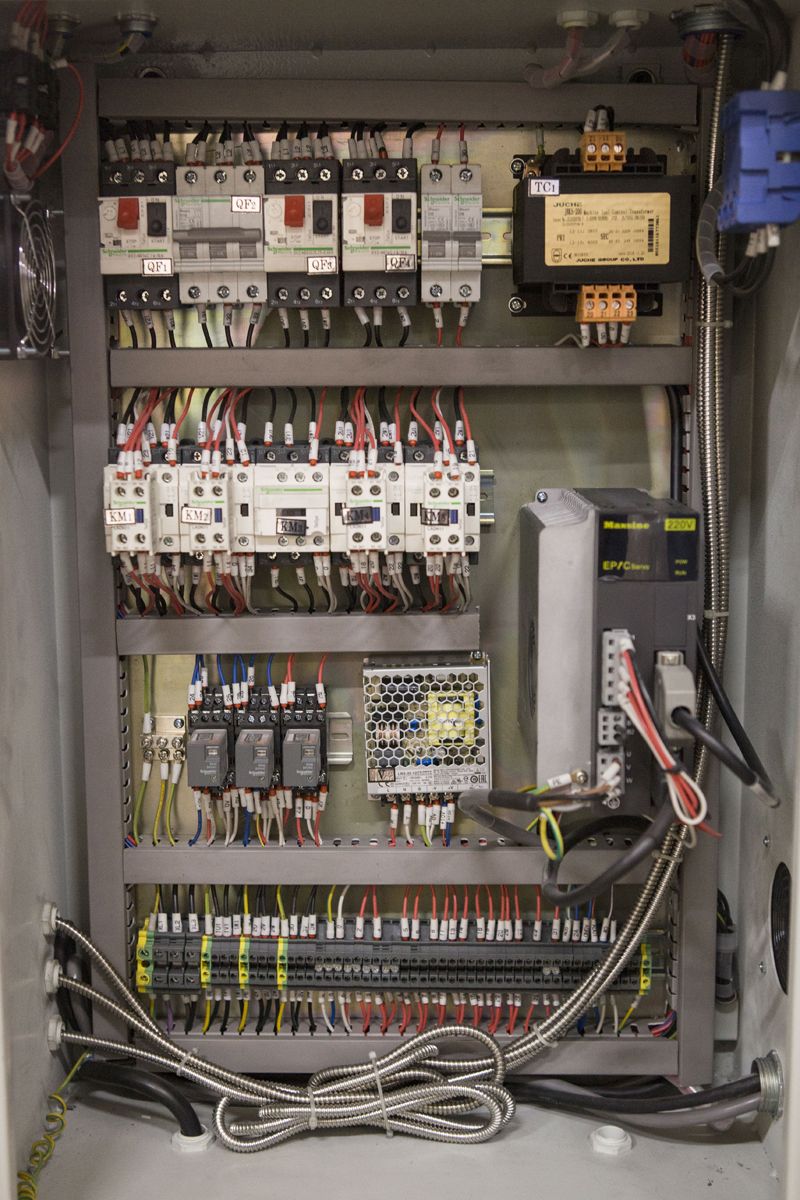

Электрокомпоненты Schneider Electric

Комплект поставки:

1) Цанговый патрон с набором из 8 цанг (4-16мм)
2) УЦИ по трем осям
3) Автоподача стола по осям X/Y
4) Электромотор подъема стола
5) Машинные тиски 160 мм
6) Оправка для горизонтального фрезерования.
7) Зажимная тяга -2шт.
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации

Модель: MUF150 Servo

Артикул 380 В:

Макс. диаметр торцевой фрезы: 125 мм

Макс. диаметр концевой фрезы: 35 мм

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ:

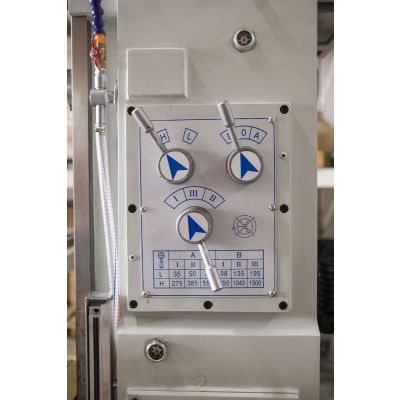

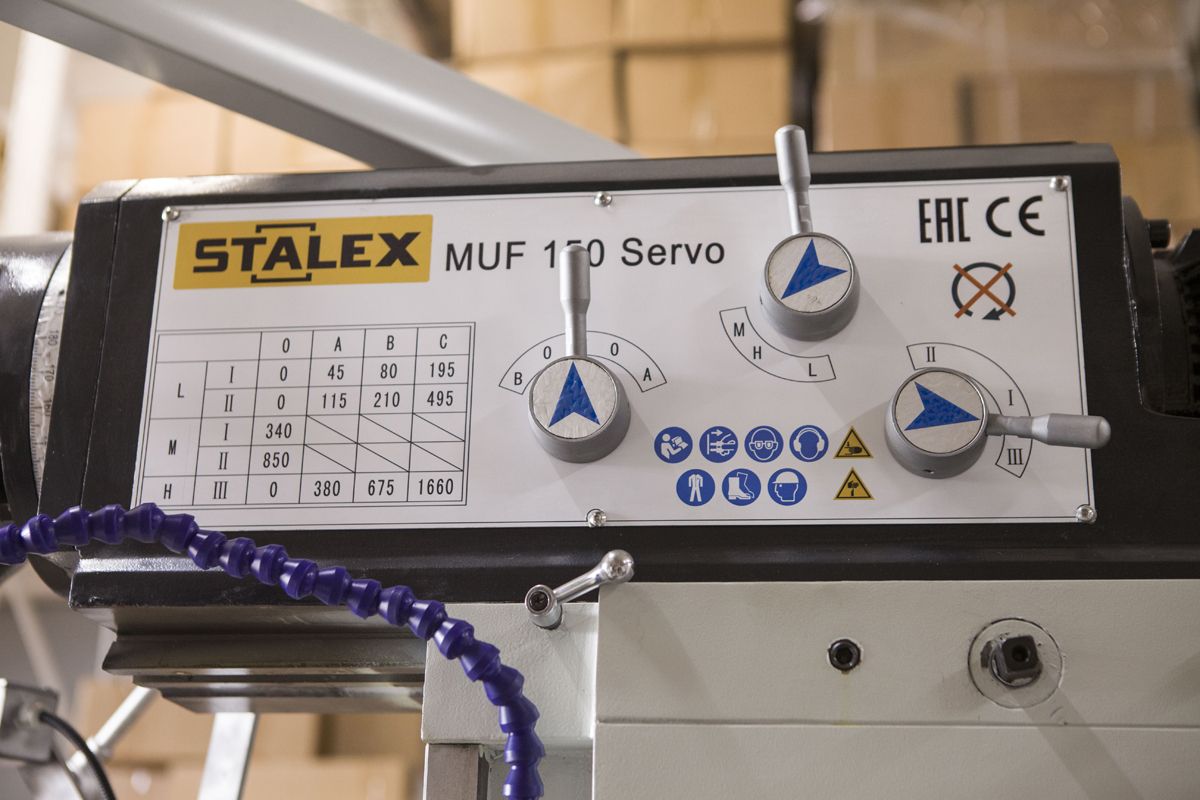

Частота вращения шпинделя,11: 45-1660 об/мин

Конус шпинделя: ISO40

Перемещение консоли: 460 мм

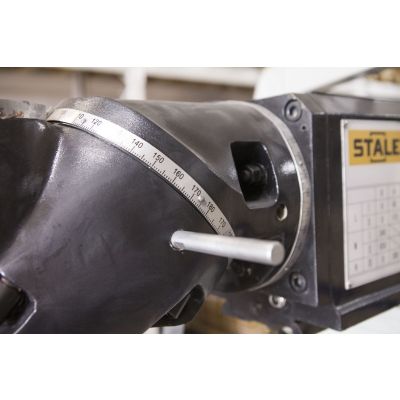

Диапазон наклона головки: ±360

Расстояние шпиндель-стол: 200-600 мм

ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ:

Частота вращения шпинделя,12: 35-1500 об/мин

Конус шпинделя: ISO40

Расстояние ось шпинделя-колонна: 300-760 мм

Расстояние ось шпинделя-стол: 30-430 мм

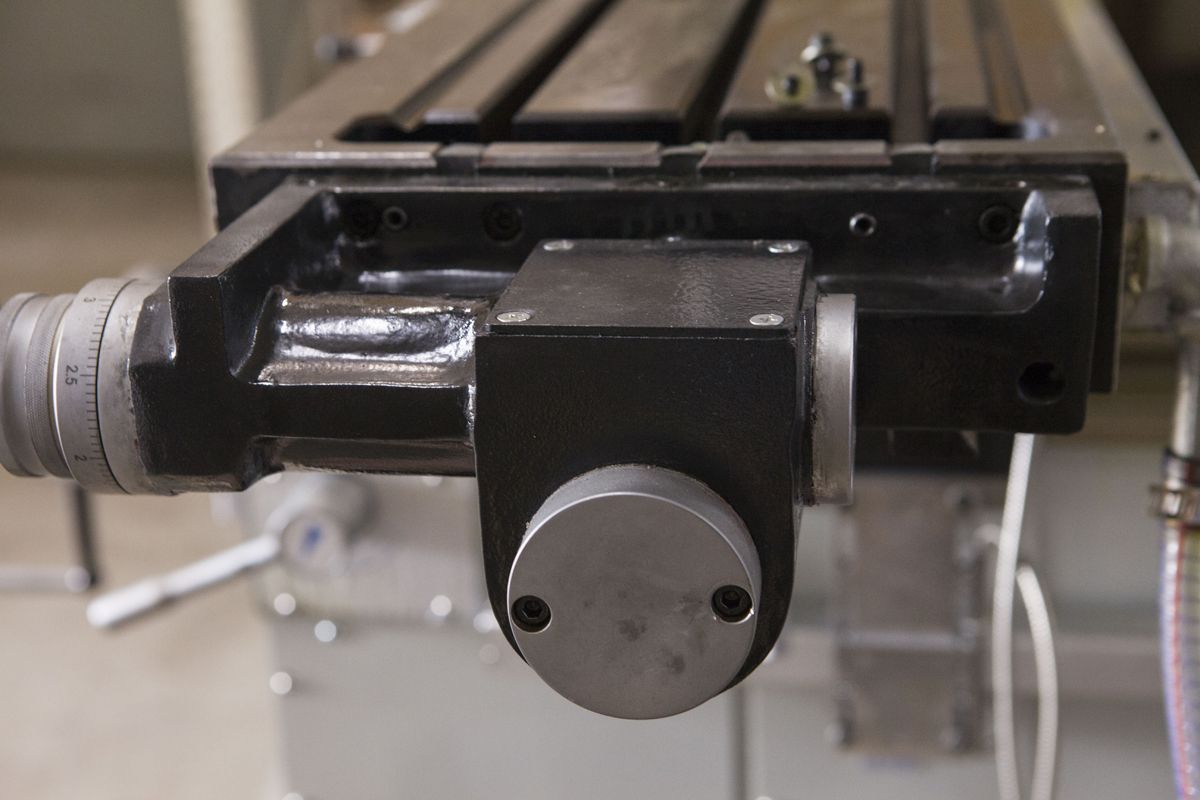

ФРЕЗЕРНЫЙ СТОЛ:

Размеры стола: 1370х320 мм

Поворот стола: ±45

Перемещение стола по оси XхYхZ: 1000x360x400 мм

Автоматическое перемещение по осям X/Y: 30-830 мм/мин

Автоматическое перемещение по оси Z: 23-625 мм/мин

Ускоренное перемещение по осям X/Y/Z: 1000/1000/750 мм/мин

Макс. крутящий момент серводвигателя: 10Nm

Макс. усилие резания: 9800 kN

Потребляемая мощность: 10кВт

Мощность серводвигателя по осям X/Y: 1,5 кВт

Мощность насоса СОЖ: 0,9 кВт

Объем потока СОЖ: 25 л/мин

Макс. нагрузка на стол: 300 кг

Т-образный паз/расстояние, 3: 14 мм / 80 мм

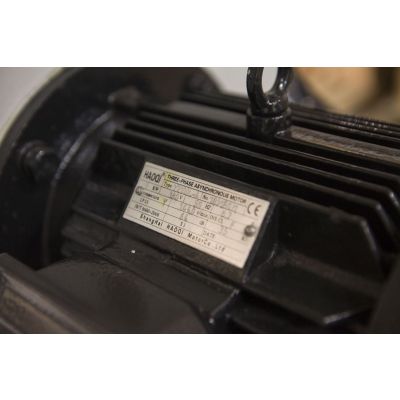

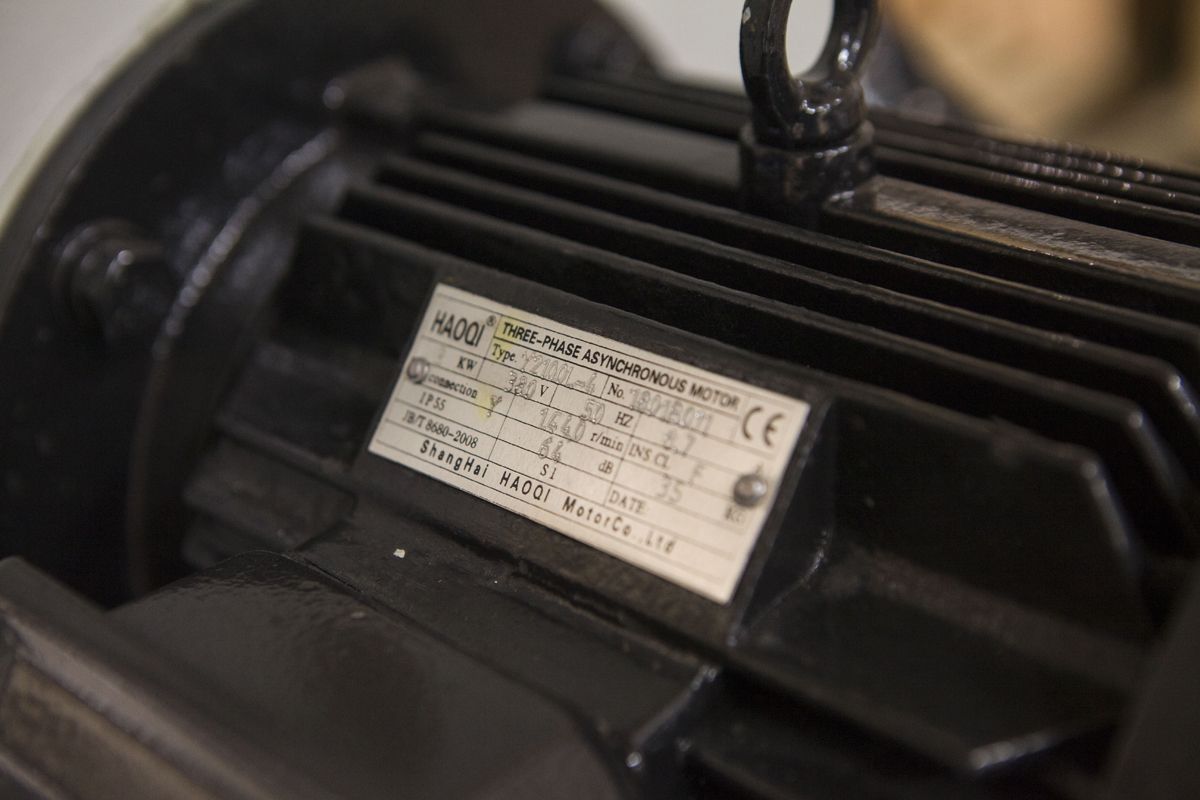

Мощность двигателя(горизонт/верт): 3,0/3,0 кВт

Габаритные размеры(ДхШхВ): 1900х1950х1900 мм

Масса нетто/брутто: 1950 кг
