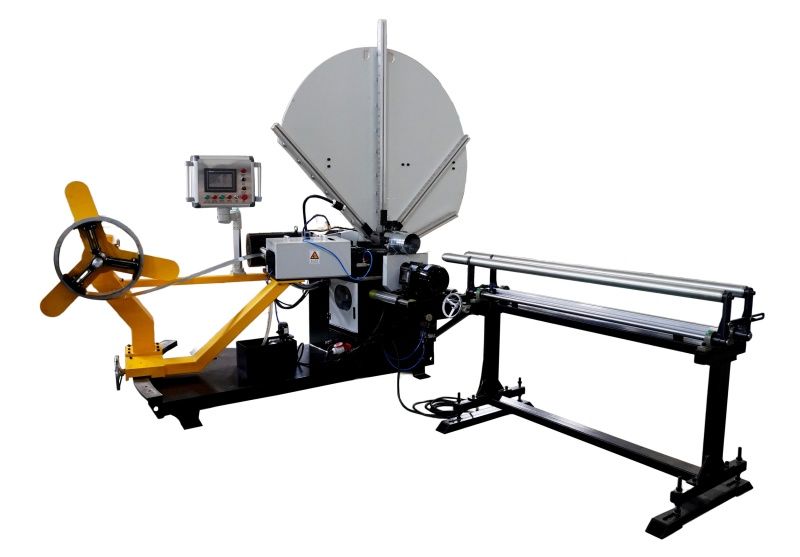

Спирально-навивной cтанок Stalex SBTF-1500

Станок спирально - навивной Stalex SBTF-1500 — предназначен для производства прямых участков спирально-навивных воздуховодов. Широко применяется в производстве и сборке систем вентиляции, воздушного отопления и воздухоочистки.


Линия модели Stalex SBTF-1500 состоит из:

Декойлер – размотчика рулонного материала;
Прокатный стан, предназначенного для правки и выпрямления материала;
Формирующее колесо и закрывающие ролики, для формирования «замка» на прокатных роликах и процесса навивки с герметичным закрытием «замка» витого воздуховода;
Отрезная пневматическая дисковая пила в нужный размер, при отрезке край получается не острый и без заусенцев, что обеспечивает дальнейшую безопасную эксплуатацию.
Приёмный роликовый стол.


Высокая производительность станка осуществляется за счет автоматизации работы линии, управляемая системой ЧПУ с CAD/CAM программой.

«Веер» оснащен системой линеек, упоров и направляющих, а также мерными лентами для производства спирально-навивных воздуховодов малого диаметра.

На приемном роликовом столе установлены мерная линейка с датчиком, который позволяют с высокой точностью изготавливать спирально-навивные воздуховоды необходимой длины.


Профилирующие ролики изготовлены из высококачественной закаленной стали.

Высокая автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов.


Основными преимуществами изготовления спирально-навивных воздуховодов являются:

1. Высокая производительность за счет высокой автоматизации.

2. Надежное соединение увеличивает показатели воздухонепроницаемости

3. Снижение себестоимости готовой продукции за счет сокращения используемого материала

4. Значительная экономия пространства за счет меньшей площади поверхности по сравнения с квадратными воздуховодами.

Особенности:

• Широкий диапазон диаметров изготавливаемых труб

• Возможность работы с разными материалами

• Высокое качество изготавливаемых изделий

• Простота настройки и обслуживания

• Удобная система автоматического управления

• Высокоскоростная режущая система

• Счетчик изготавливаемых изделий

Пример производительности станка:


материал ленты (штрипс) - оцинкованная сталь
толщина - 0,8 мм.
ширина ленты - 137 мм
диаметр получаемого изделия – 800 мм


Производительность в час около 30 метров при диаметре 800 мм, при условии, что одна труба составляет 3 метра, тогда производительность будет 10 штук в час.
