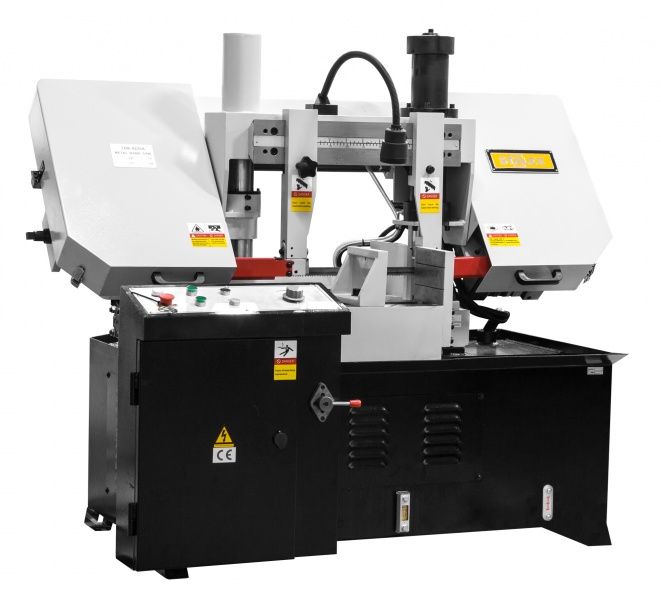

Станок гидравлический двухколонный Stalex TBK-4228А с поворотной рамой

Модель Stalex TBK-4228А является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом от 0° (90°) до 45°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания:

1) зажим заготовки – переключатель работы тисков

2) запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск»

3) отжим тисков – переключатель работы тисков

В стандартную комплектацию входят:

- ленточнопильный станок

- ленточнопильное полотно, установленное на станке

Основные элементы

- Поворотный механизм при двухколонной конструкции (угол резки от 0°-30°-45°)

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

- Станок управляется трёхфазным двигателем.

- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

- Тиски гидравлические с возможностью быстрого зажима заготовок

- 3 скорости вращения полотна

- Подсветка зоны резания

- Клиноременной привод

- Автоматическое отключение при завершении резки

Поворот рамы на угол от 0° (90°) до 45°. При этом тип конструкции - колонный двухстоечный замкнутого контура, с высокими параметрами жёсткости и виброустойчивости.

Пульт станка

Электрошкаф

Переключатель работы тисков

Привод - гибрид (зубчатый привод + клиноременная передача).

Предохранительный концевик на ...
