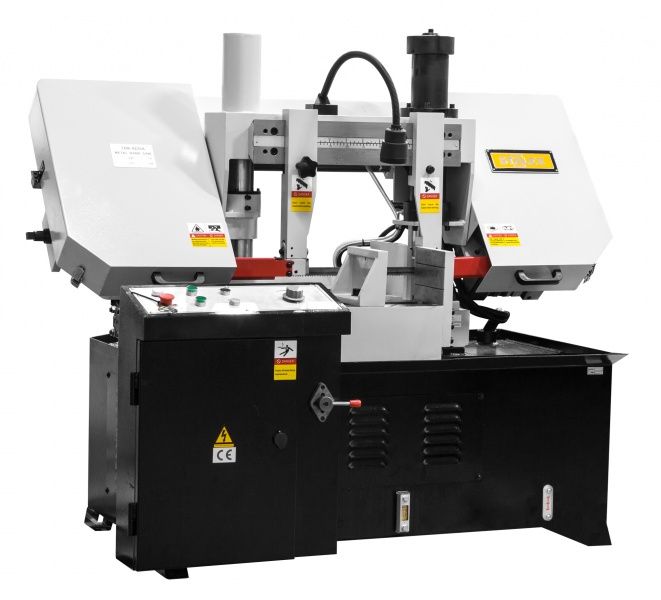

Станок гидравлический двухколонный Stalex TBK-4228А с поворотной рамой

Модель Stalex TBK-4228А является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом от 0° (90°) до 45°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
Основные элементы

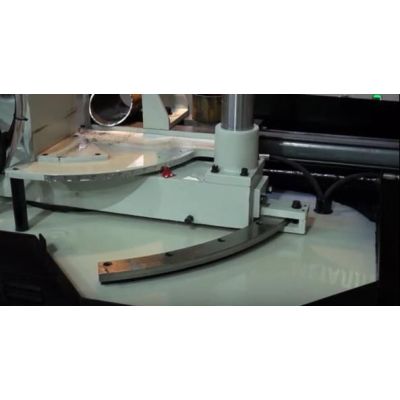

- Поворотный механизм при двухколонной конструкции (угол резки от 0°-30°-45°)
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.

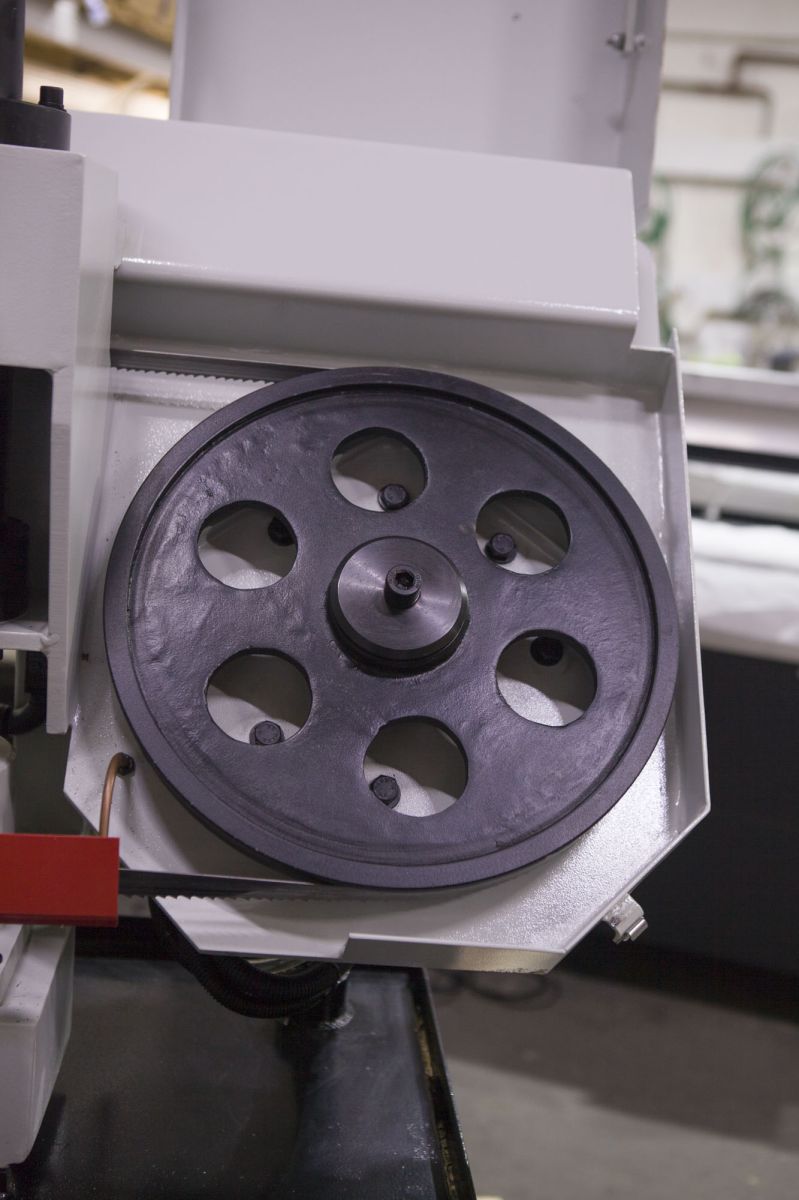

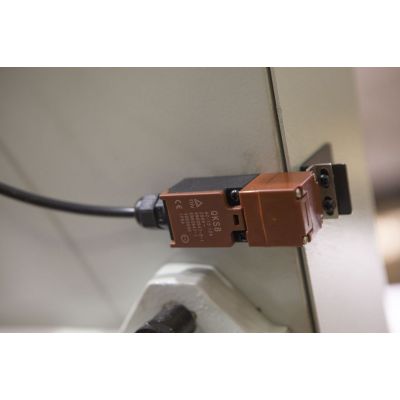

- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

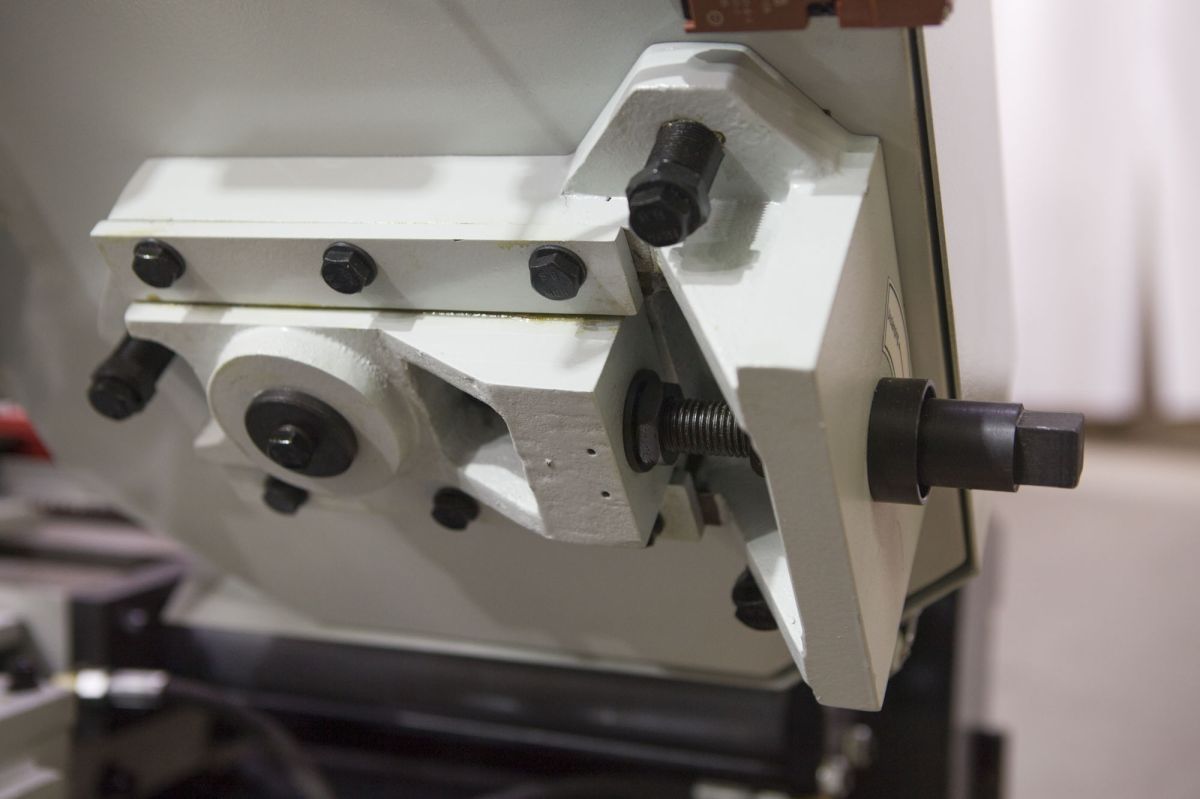

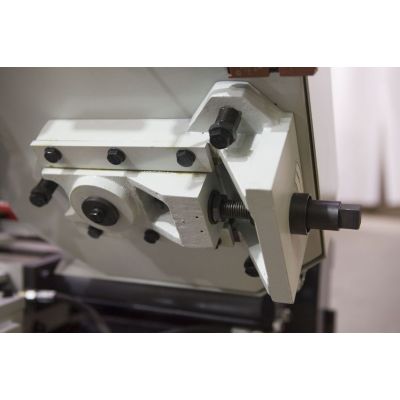

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок

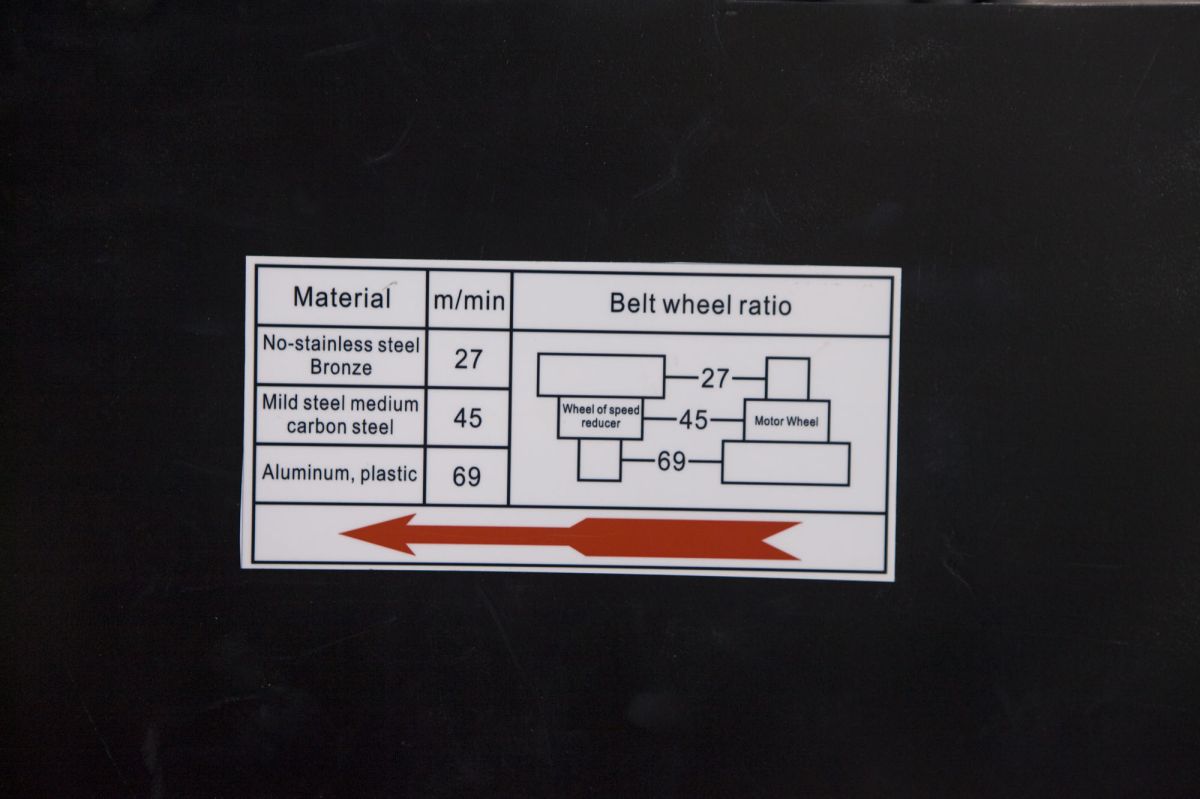

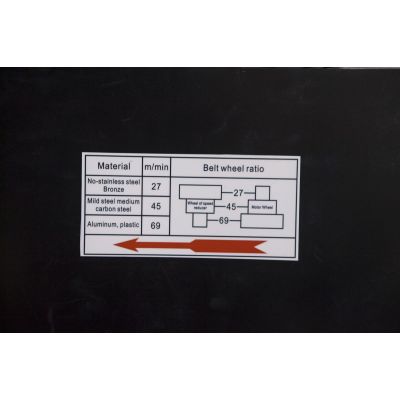

- 3 скорости вращения полотна
- Подсветка зоны резания
- Клиноременной привод
- Автоматическое отключение при завершении резки

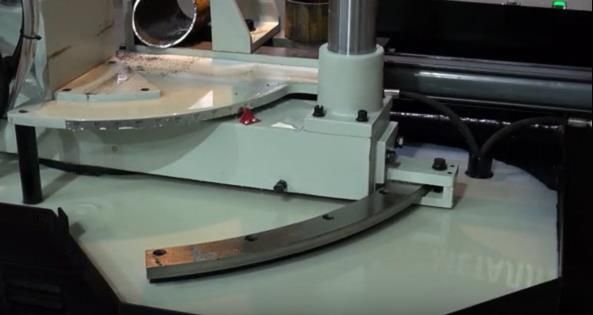

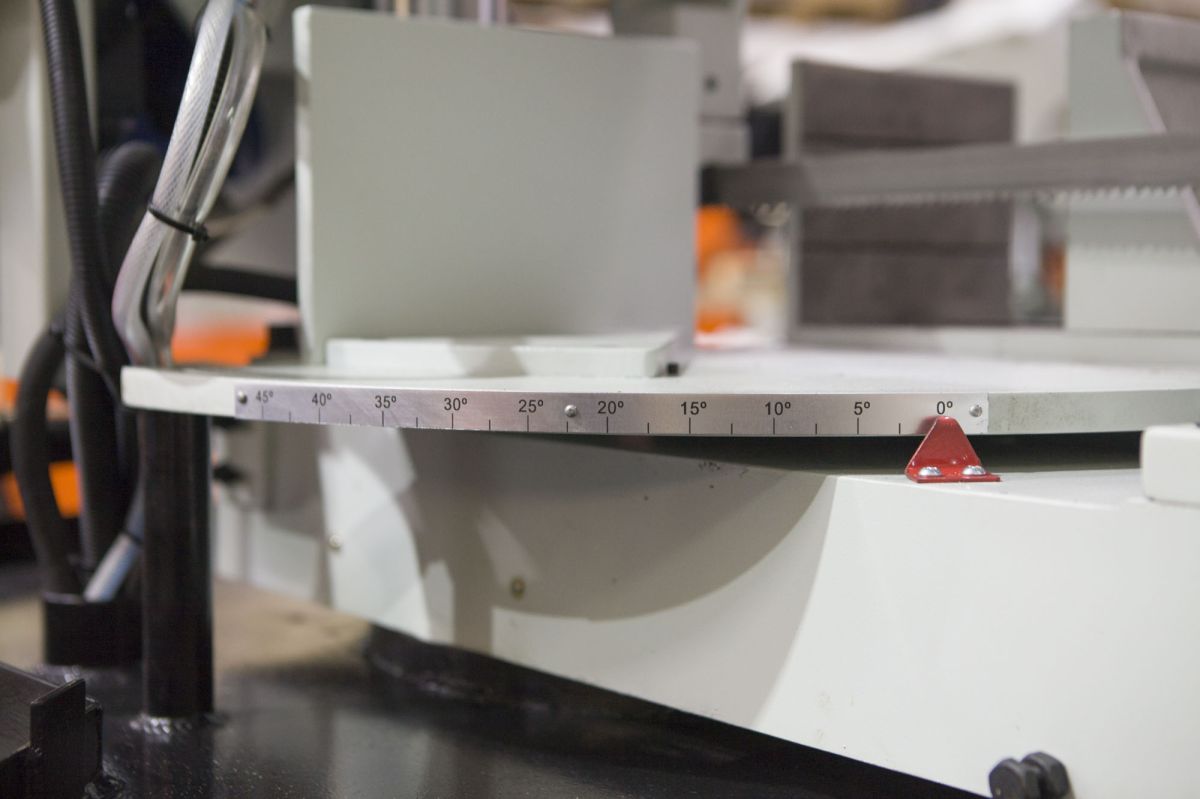

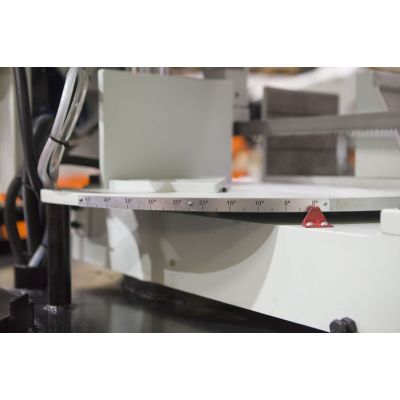

Поворот рамы на угол от 0° (90°) до 45°. При этом тип конструкции - колонный двухстоечный замкнутого контура, с высокими параметрами жёсткости и виброустойчивости.

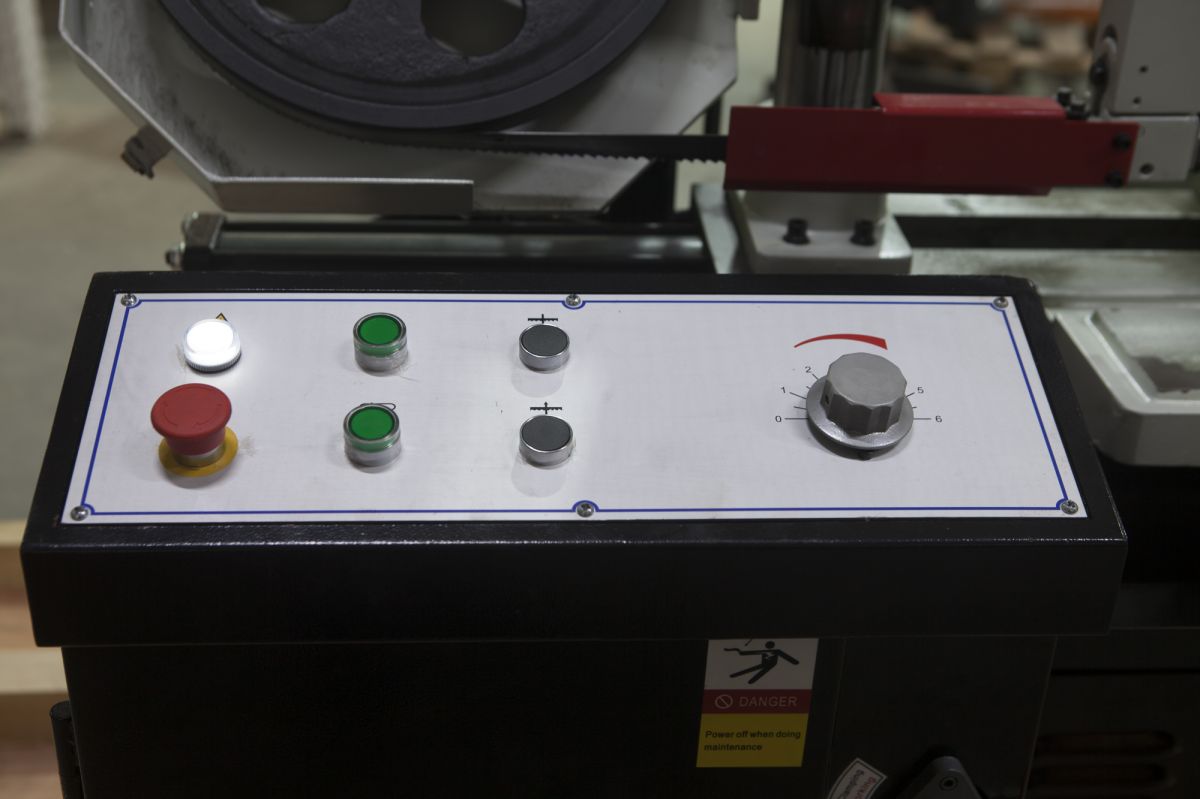

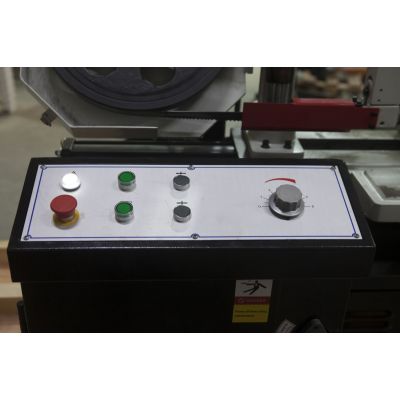

Пульт станка






Электрошкаф

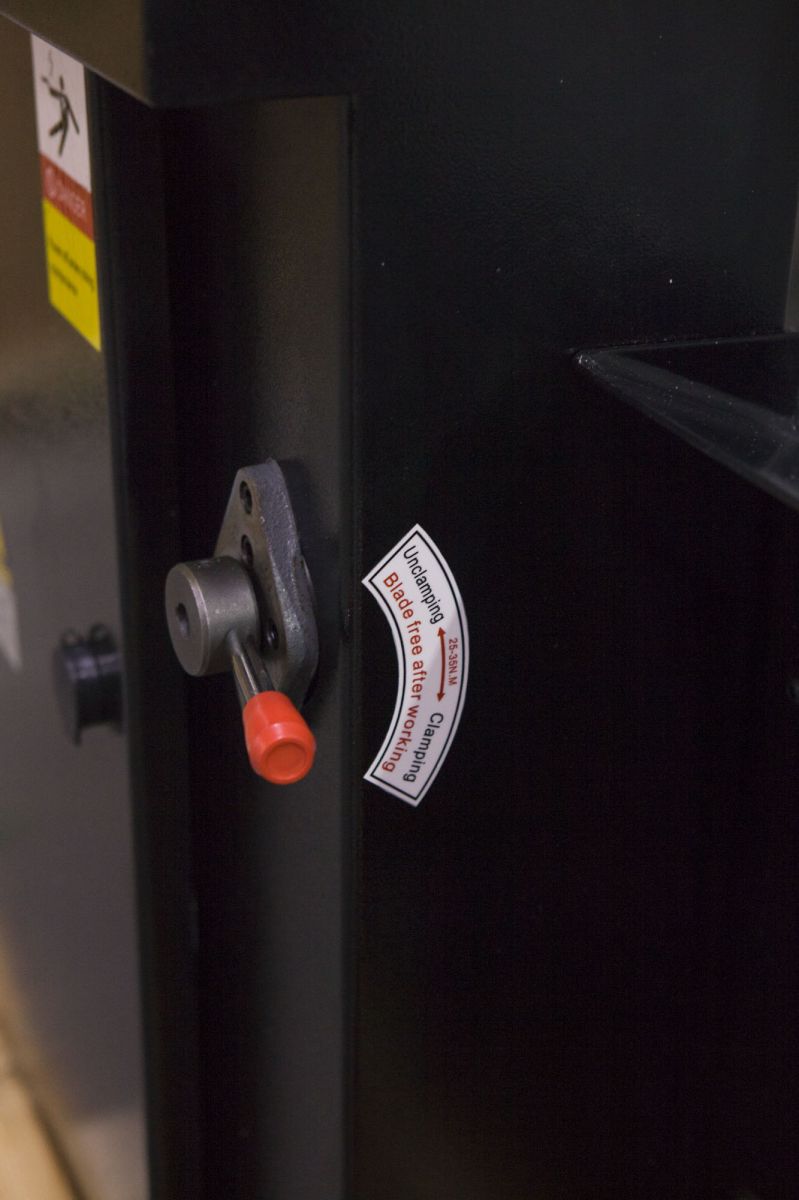

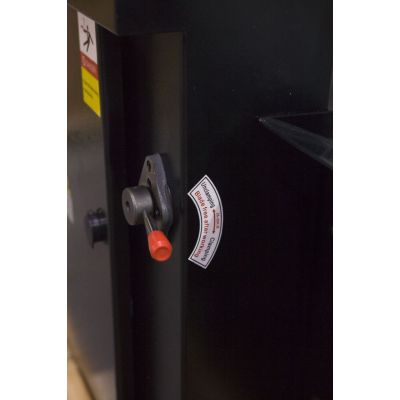

Переключатель работы тисков







Привод - гибрид (зубчатый привод + клиноременная передача).

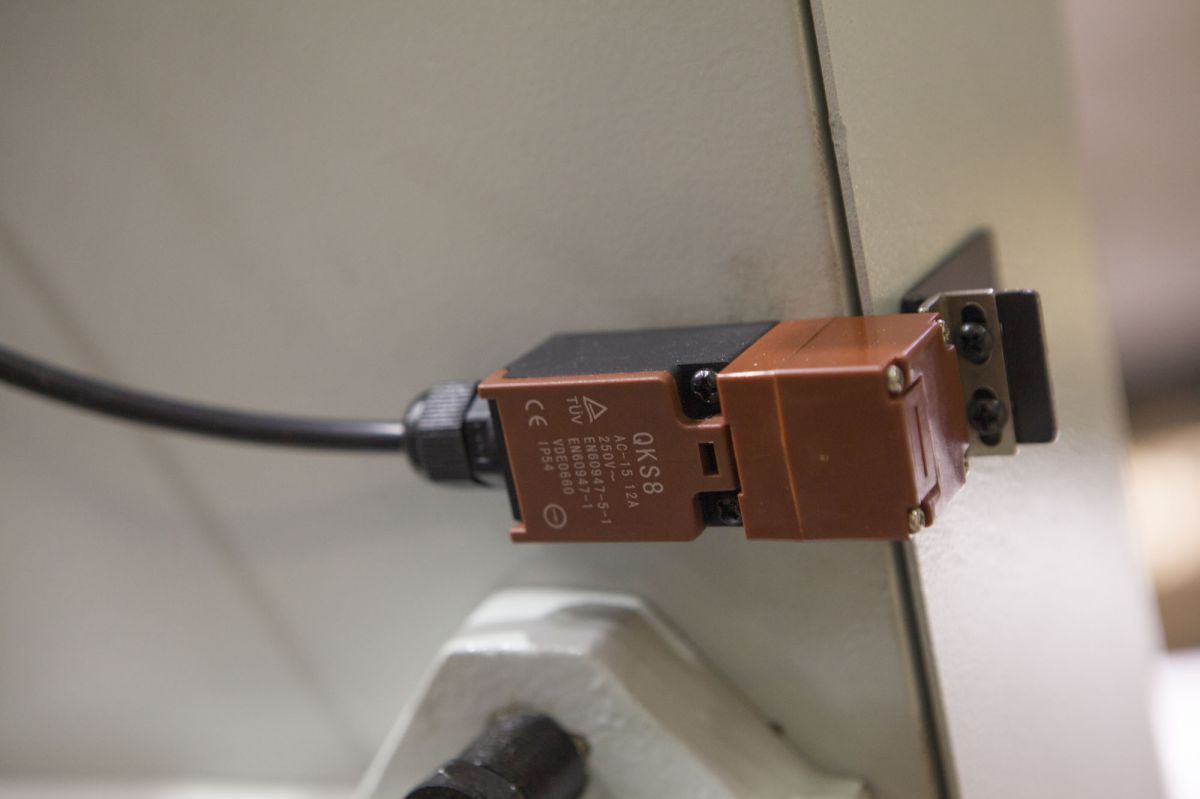

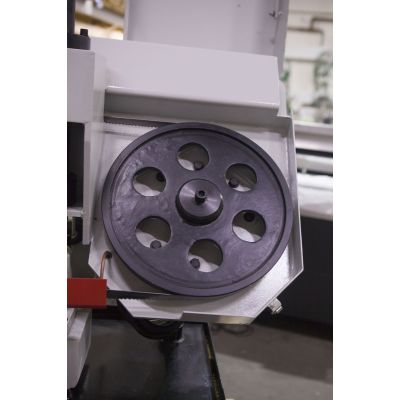

Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случ...
