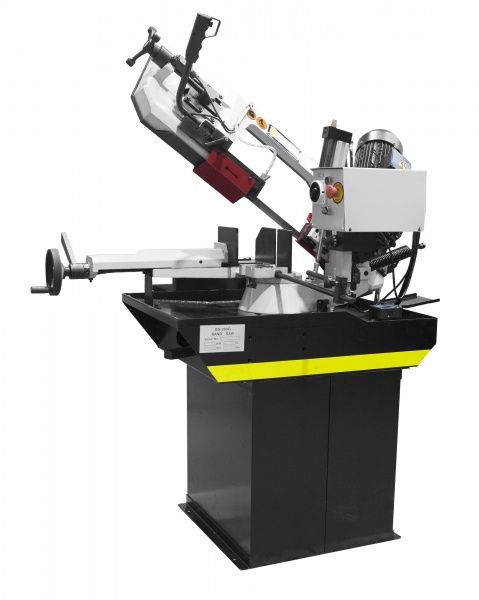

Станок ленточнопильный Stalex BS-280G

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-280G позволяет делать распилы заготовок диаметром до 220мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

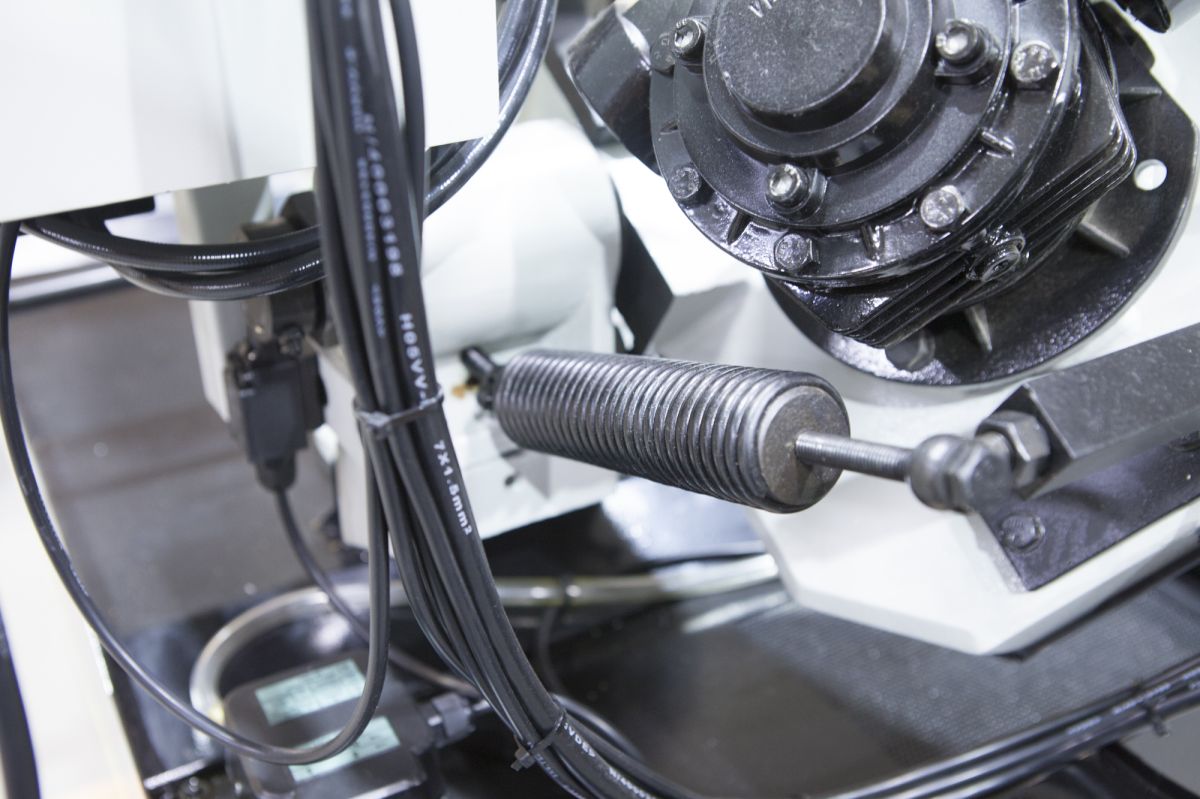

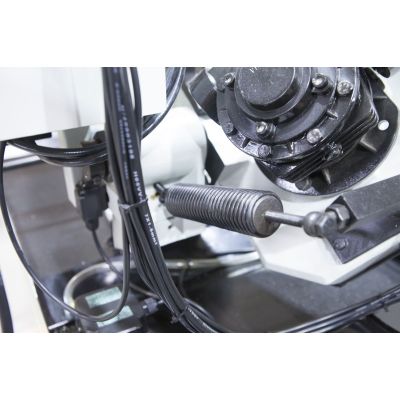

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).

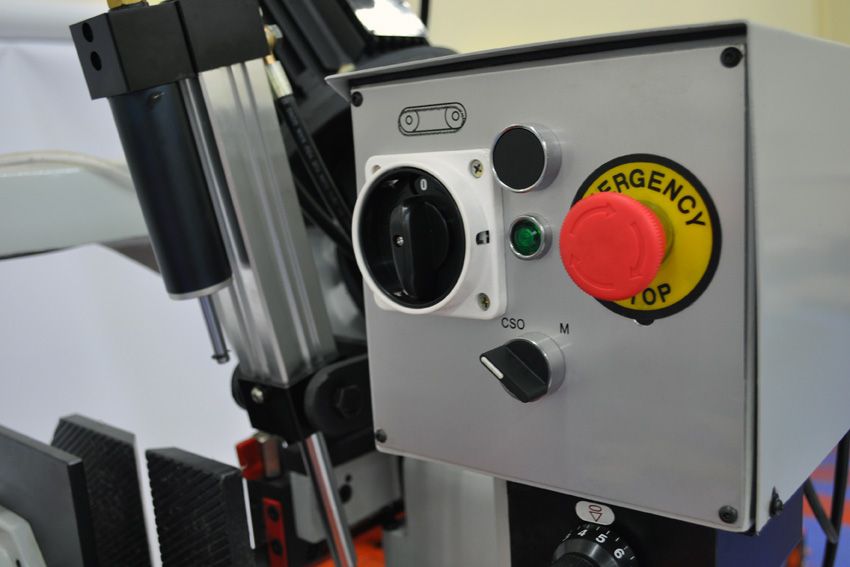

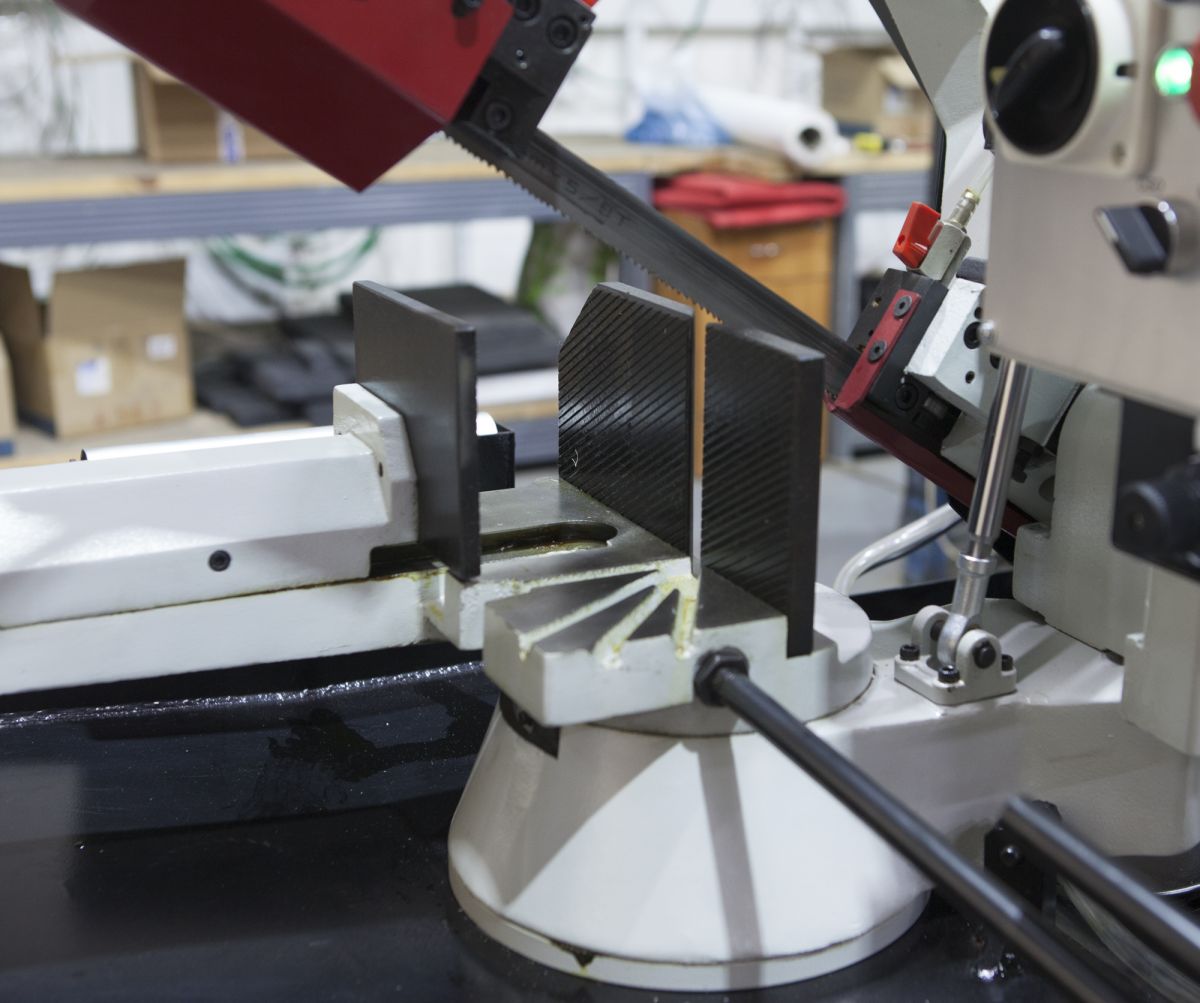

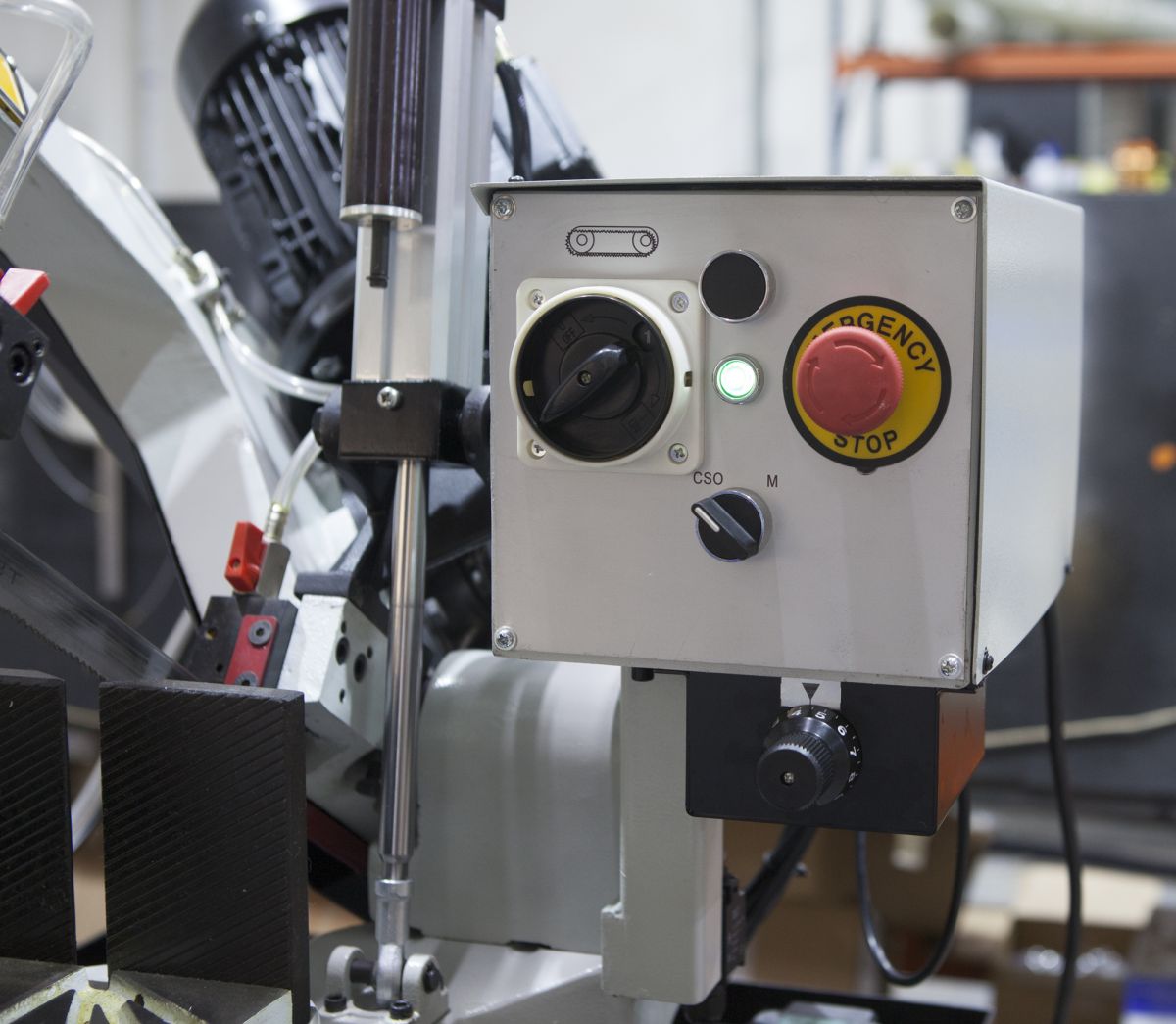

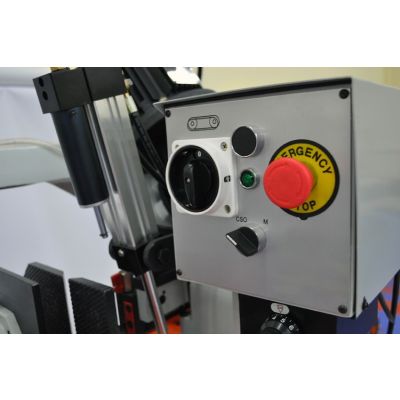

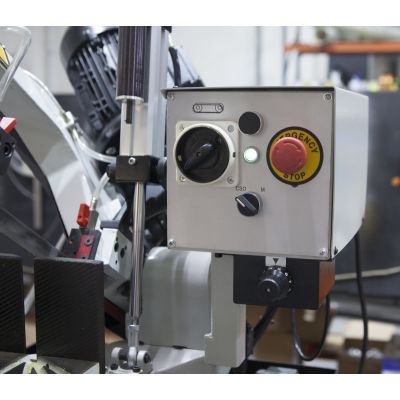

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Кроме того в модели Stalex BS-280G вынесен на приборную панель – инвентор опускания рамы.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:

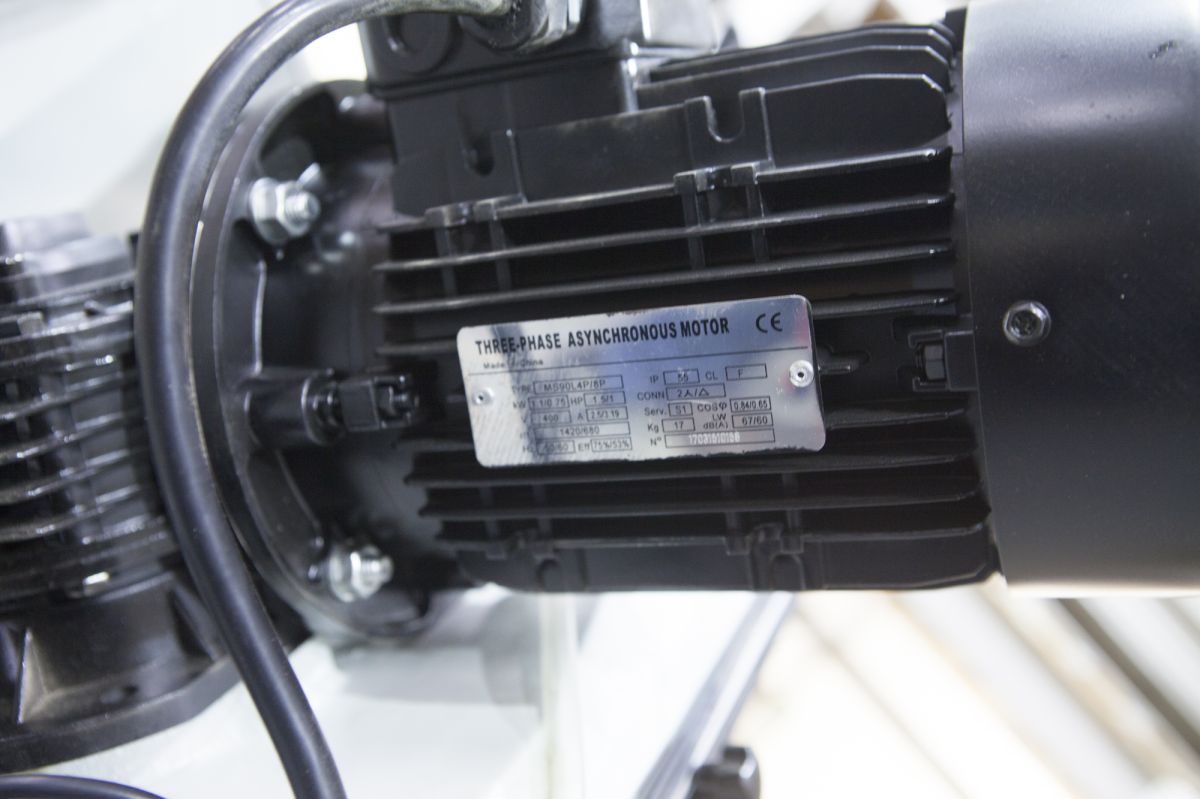

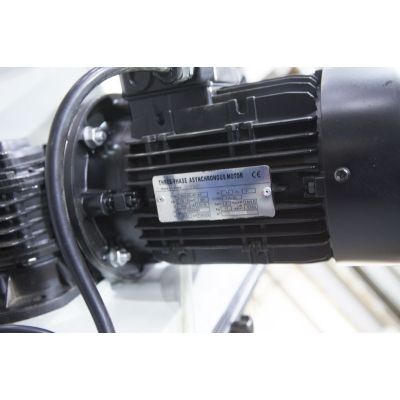

Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)

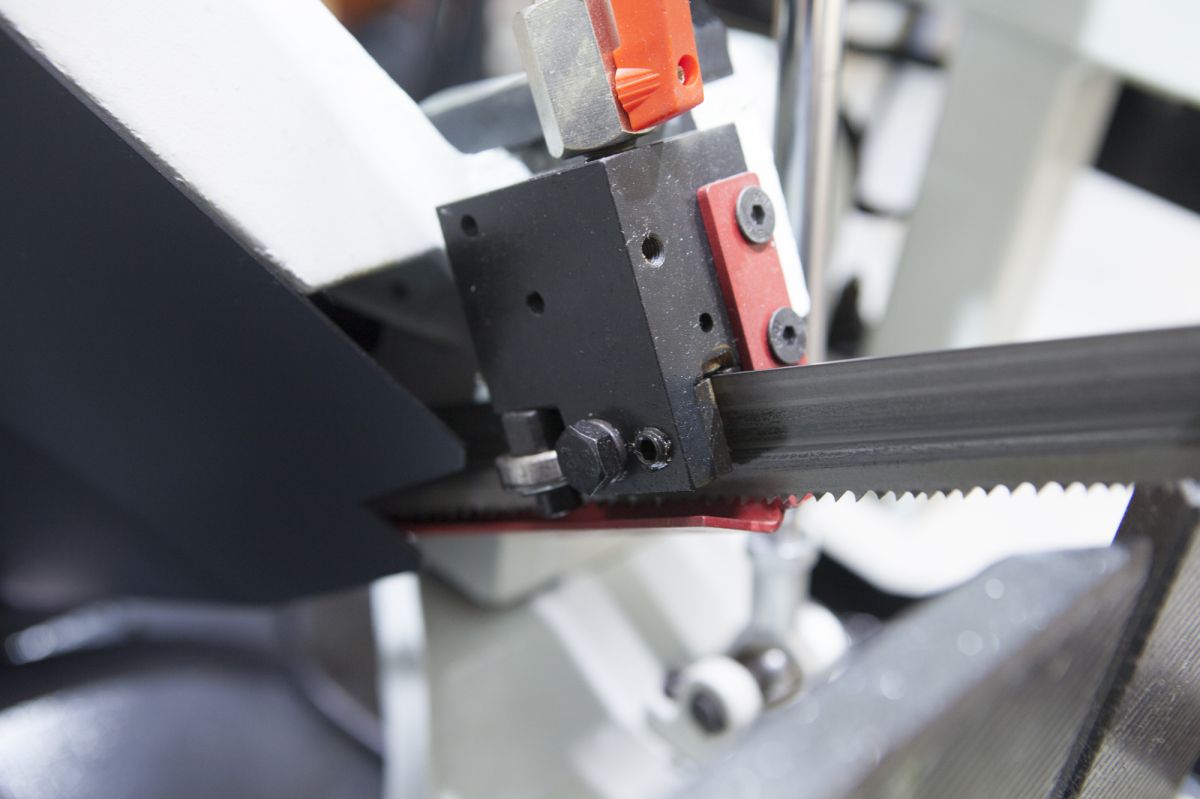

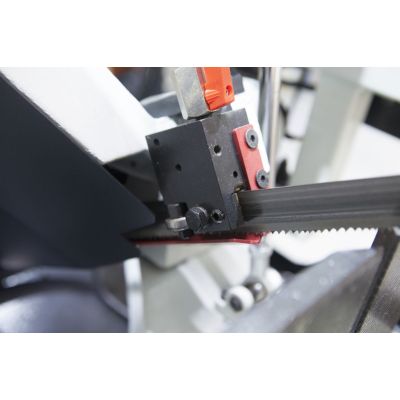

Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

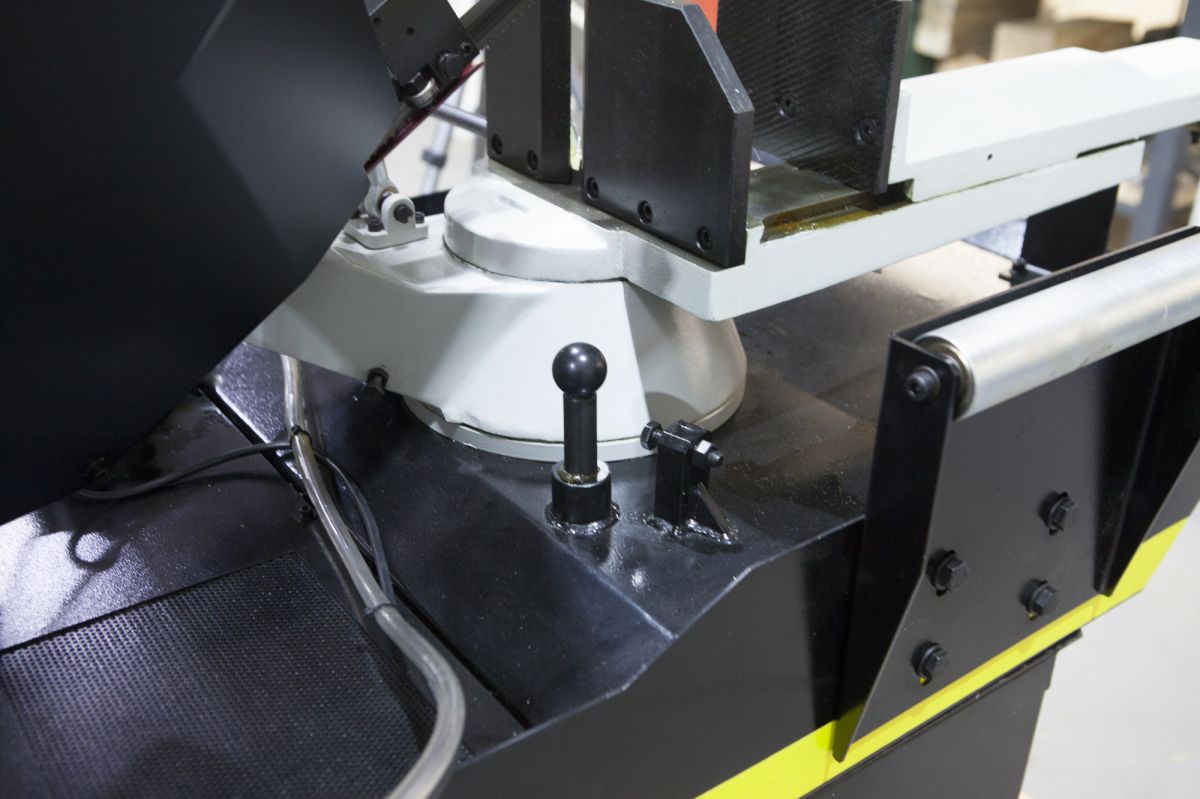

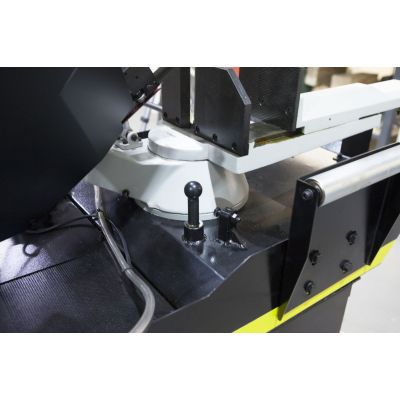

Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
Гидравлическая система снабжена электромагнитным клапаном.

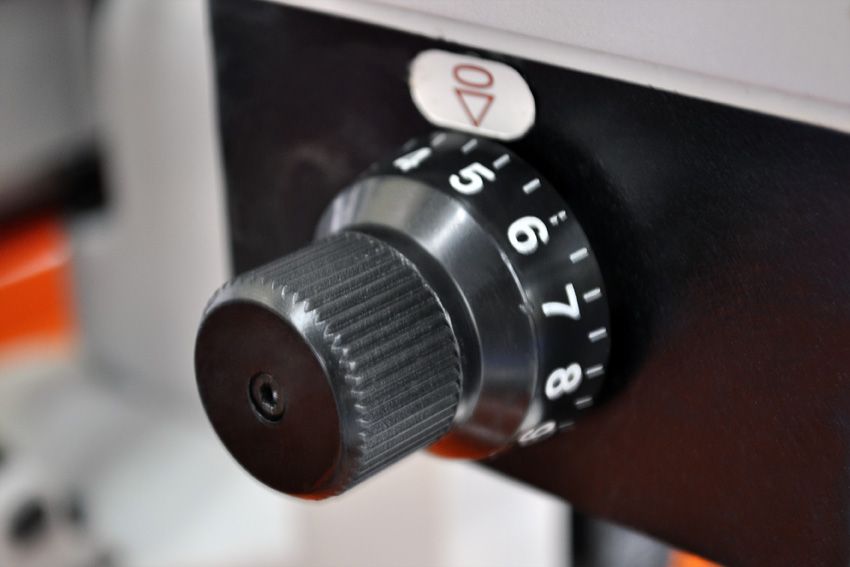

Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)

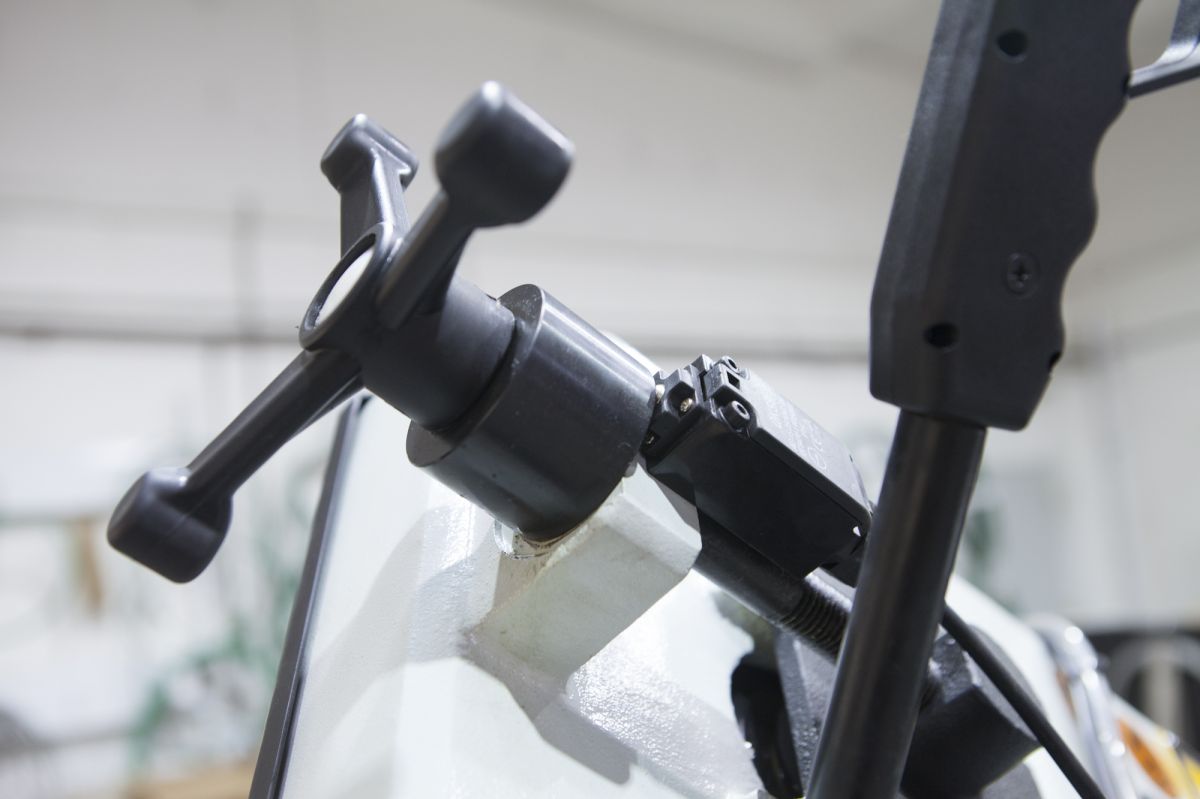

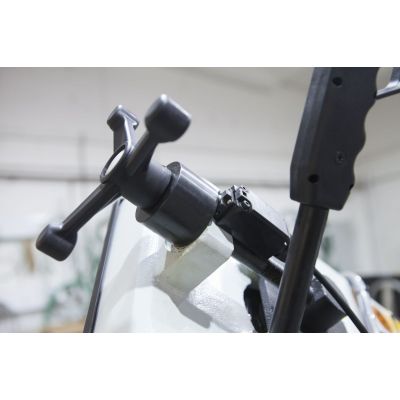

Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)

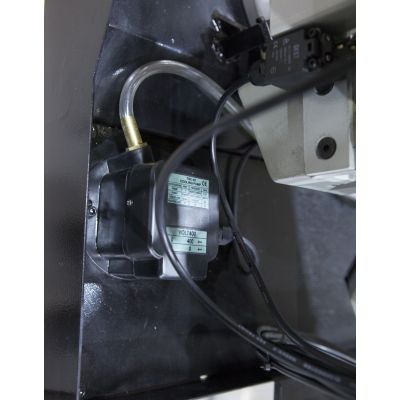

Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Стандартная комплектация для Stalex BS-280G:
1. Поворотный стол с возможность поворота 0°…+45°…+60
2. Подвижные направляющие ...
