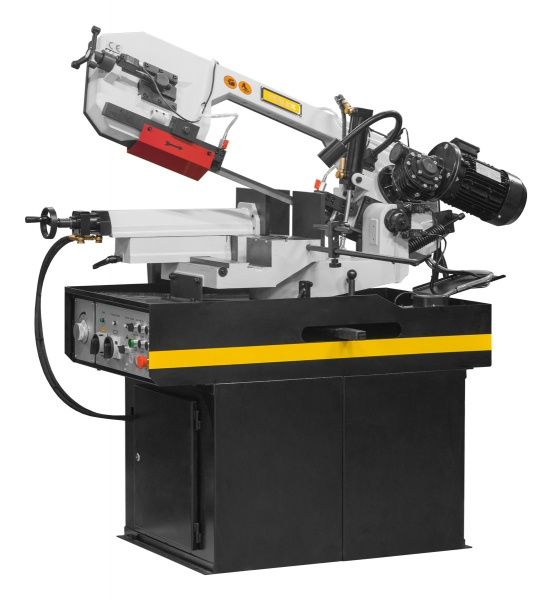

Станок ленточнопильный Stalex BS-315GH

BS-315GH


Модель Stalex BS-315GH является гидравлическим ленточнопильным станком, данная модель популярна среди станков Stalex серии консольных полуавтоматов.


На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск» Гидравлические тиски раздвигаются на 315 мм., что позволяет пилить прямоугольною заготовку с размерами превышающими рабочий просвет подъема пильной рамы.


Основные элементы

- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двухскоростным двигателем, с двойными обмотками.

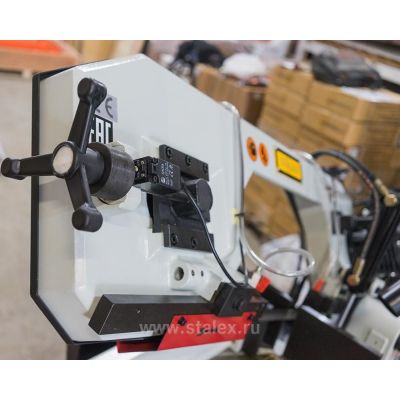

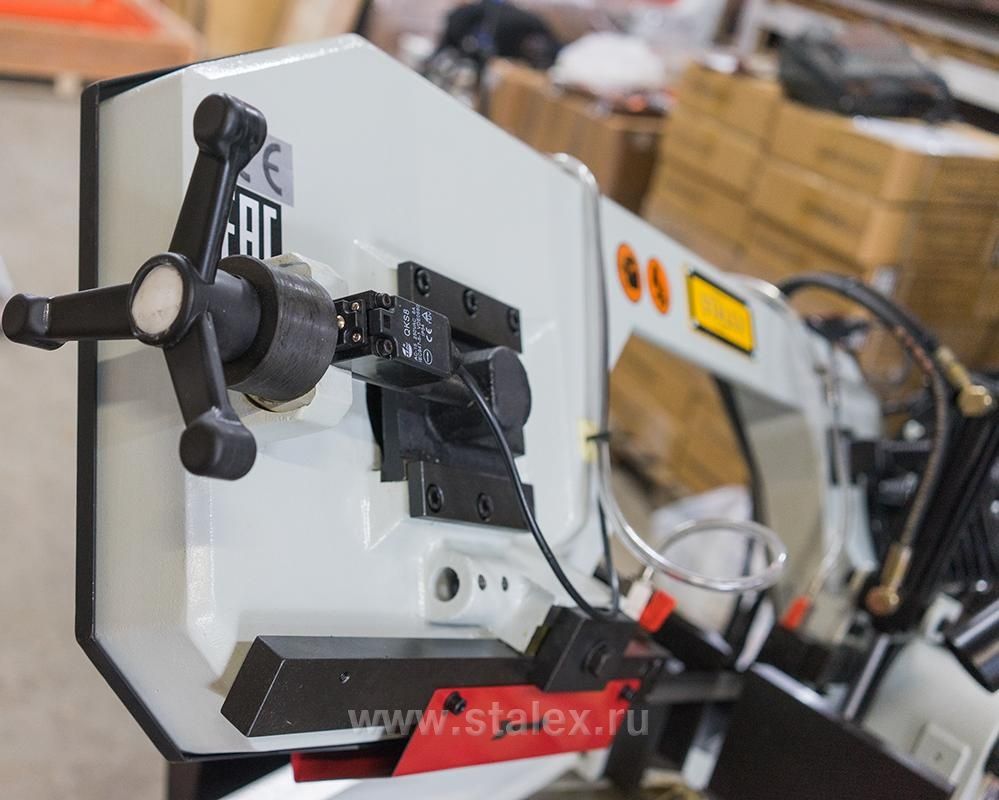

- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок

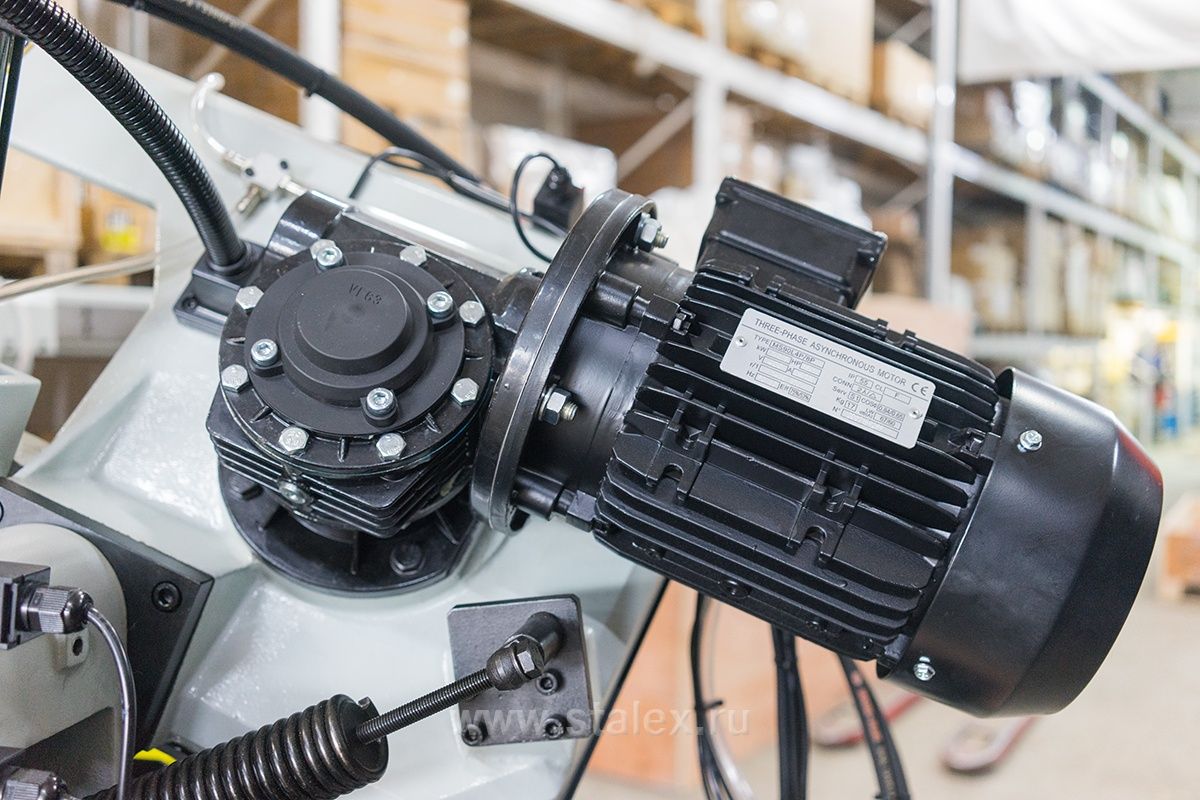

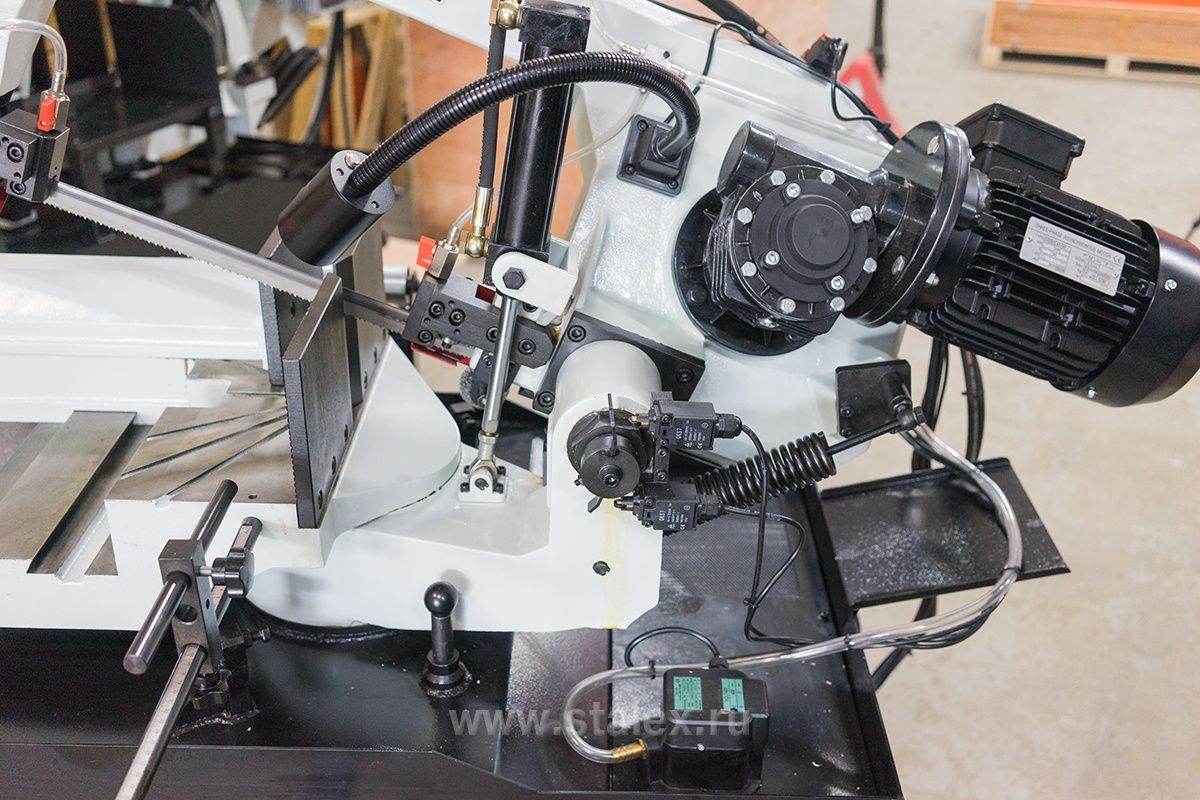

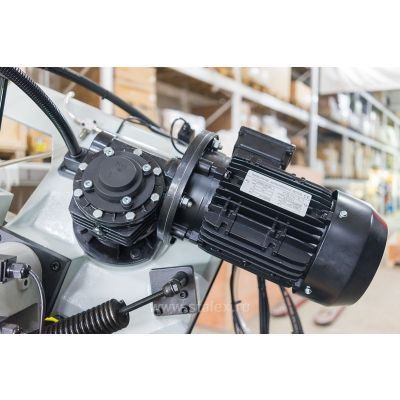

- Станок имеет червячную передачу редуктора
- Упор для ограничения длины отрезаемой заготовки до 600мм

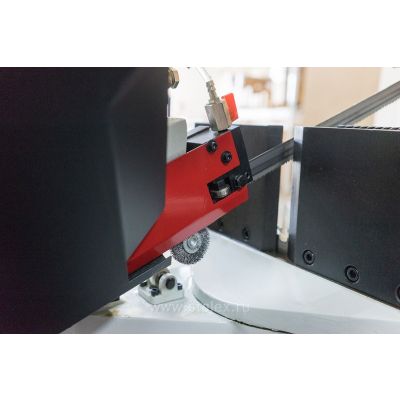

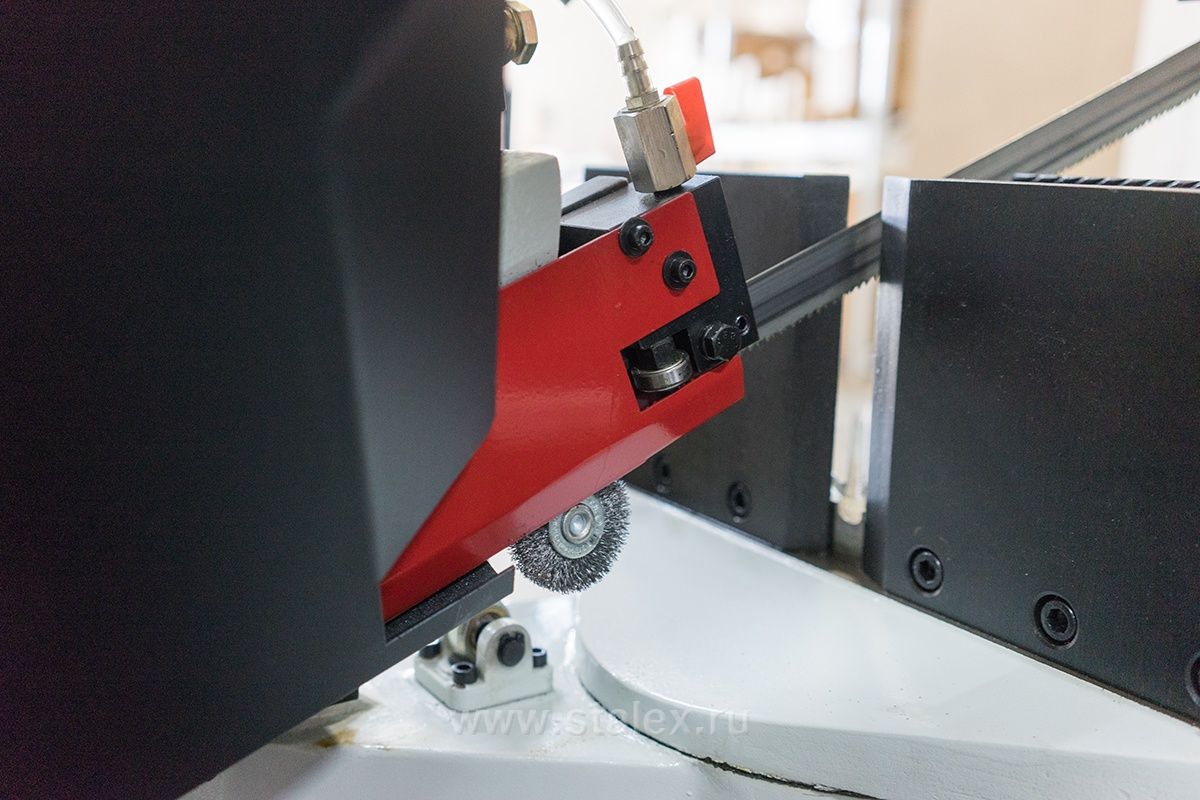

- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

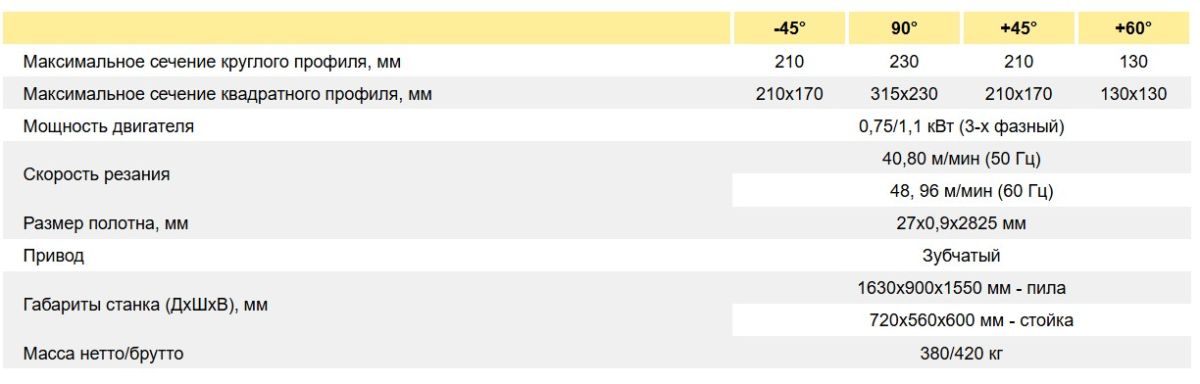

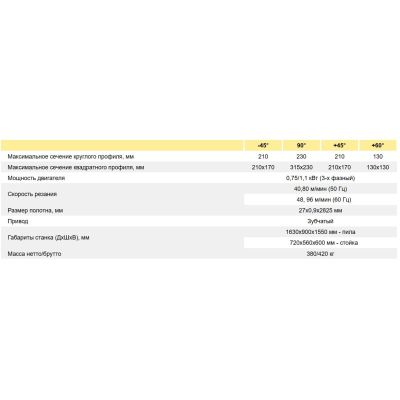

Мощность двигателя: 0,75/1,1 кВт (3-х фазный)

Скорость резания: 40,80 м/мин (50 Гц)

48, 96 м/мин (60 Гц):

Размер полотна, мм: 27х0,9х2825 мм

Привод: Зубчатый

Габариты станка (ДхШхВ), мм: 1630х900х1550 мм - пила

720х560х600 мм - стойка:

Масса нетто/брутто: 380/420 кг

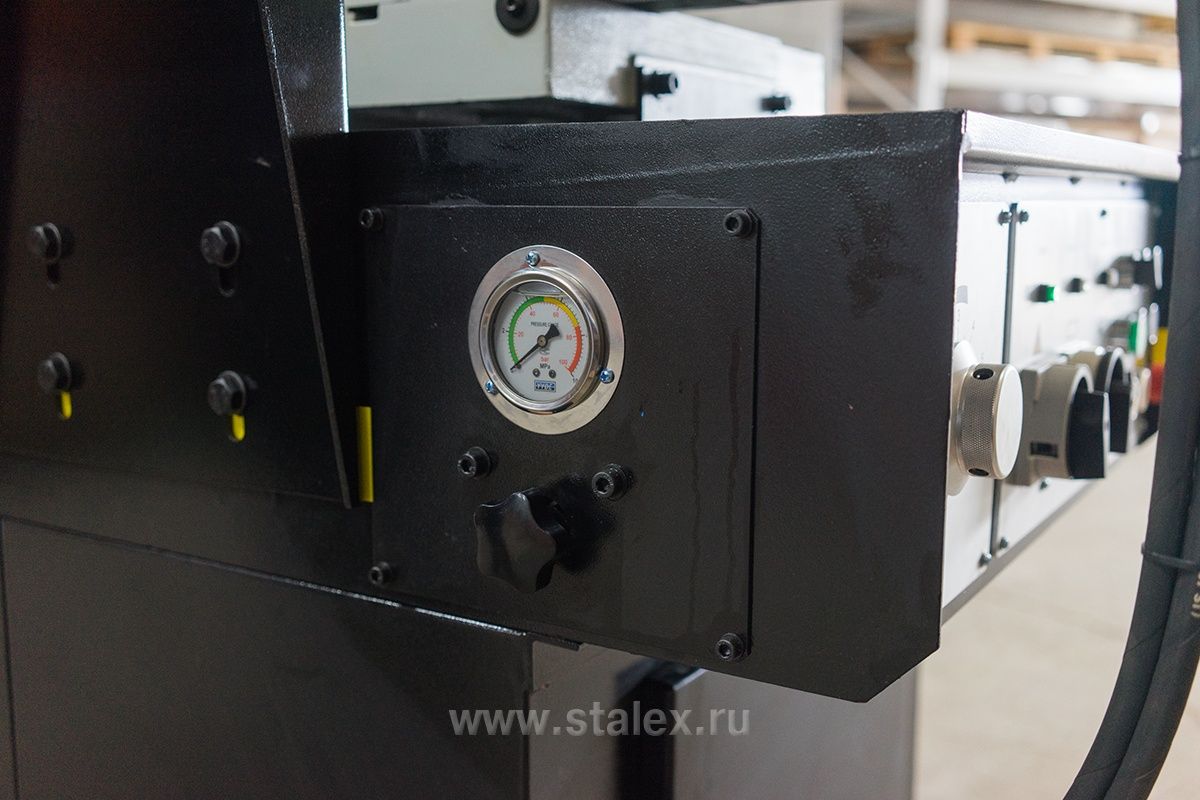

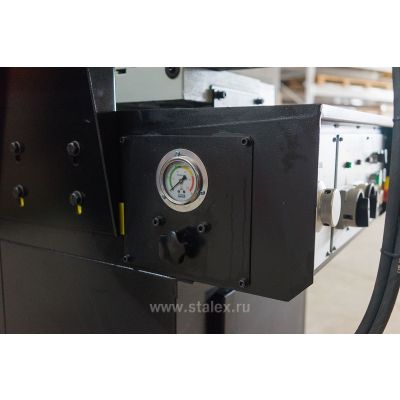

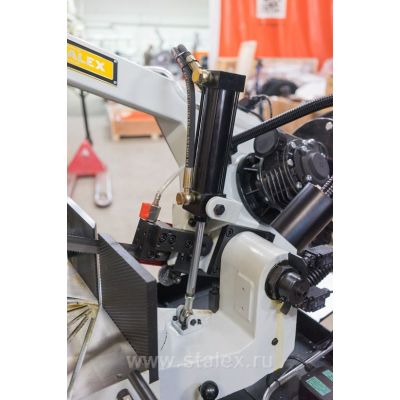

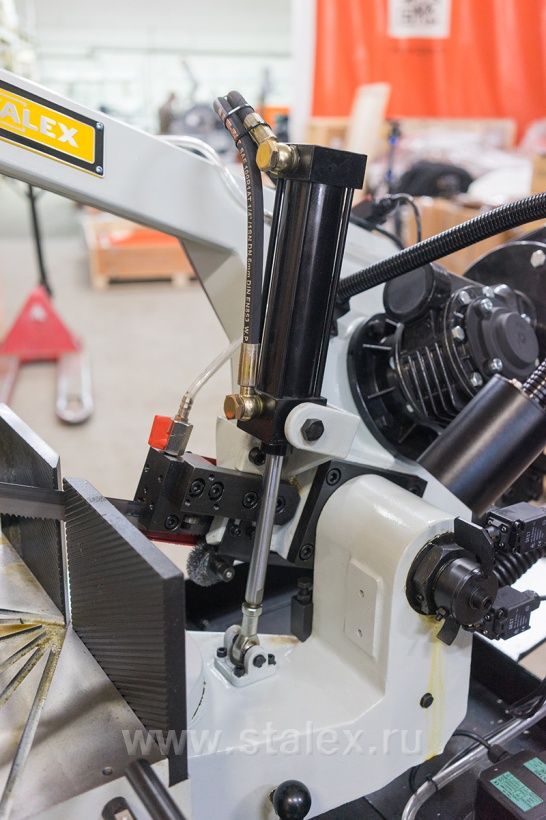

Гидравлическая система для автоматического подъема и опускания рамы пилы

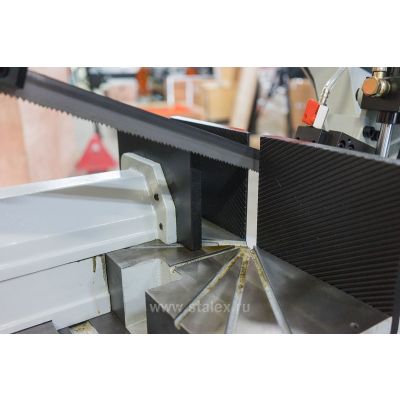

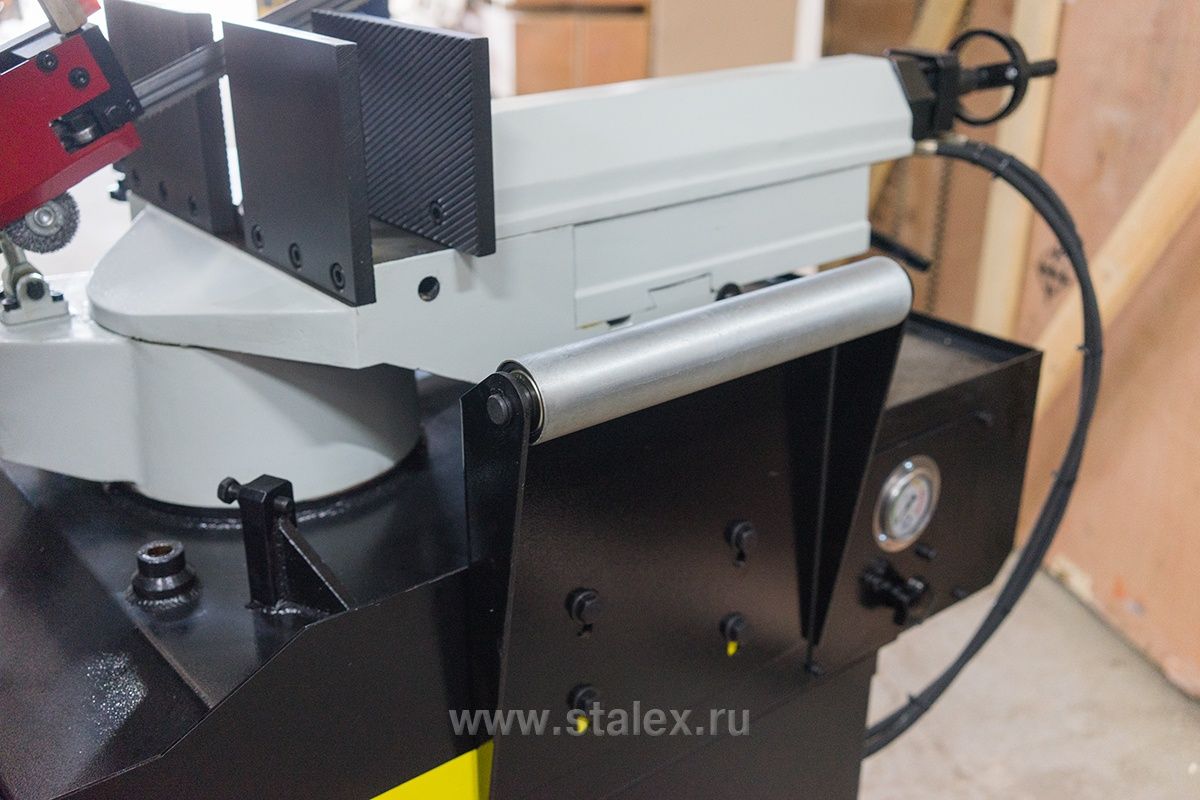

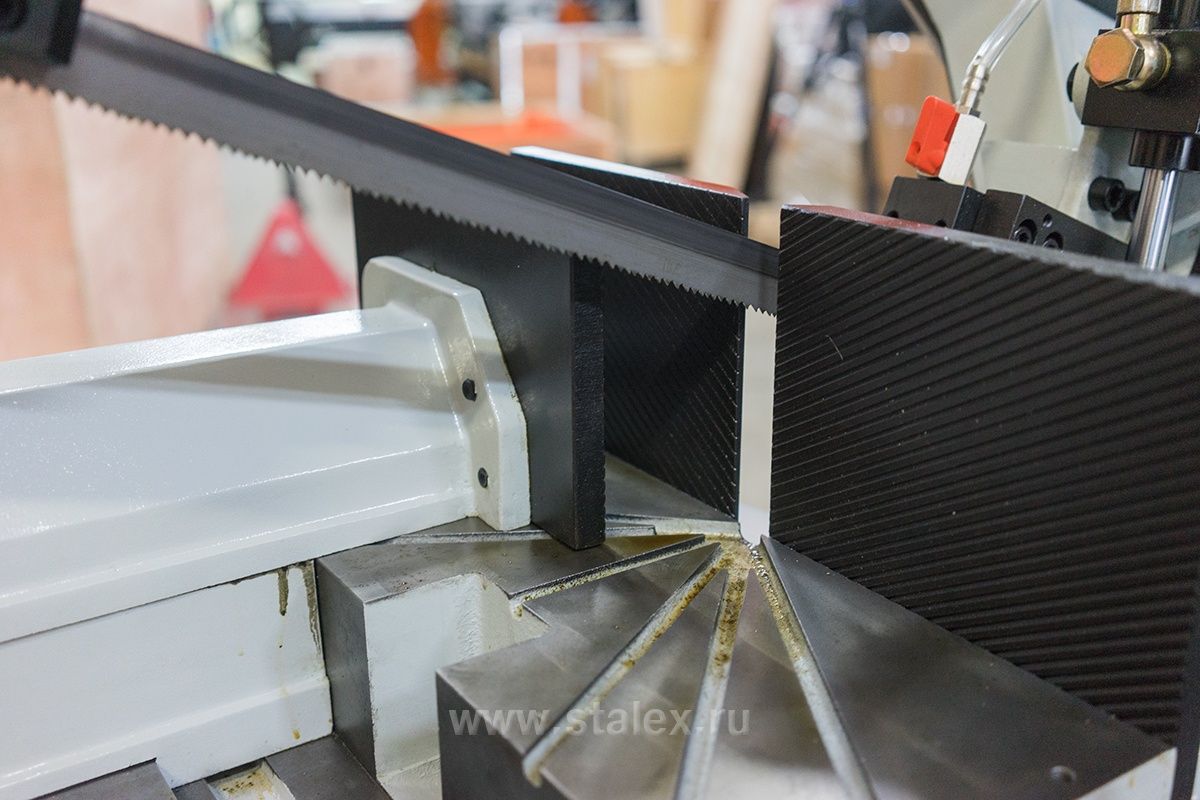

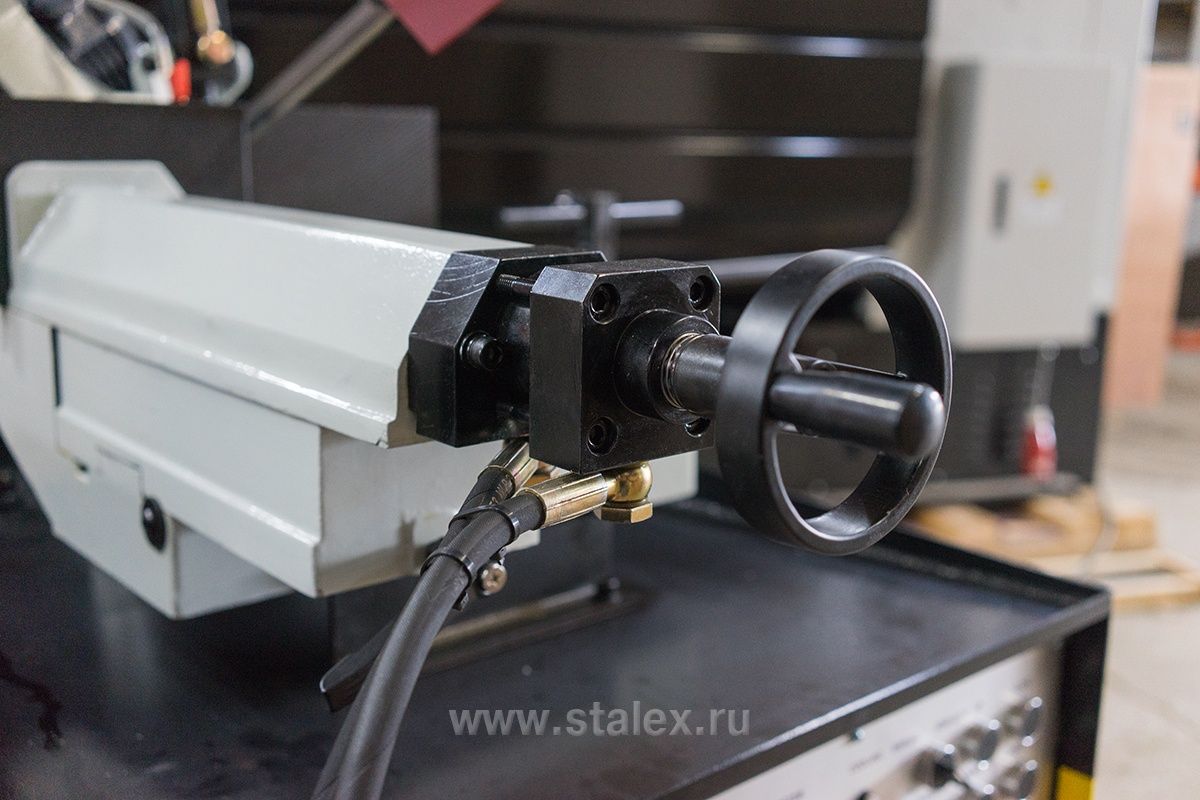

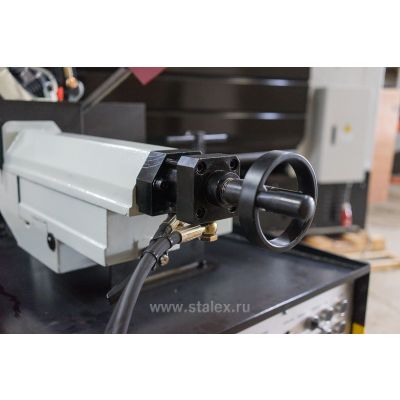

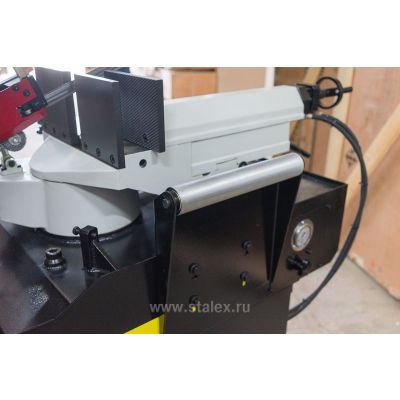

Тиски гидравлические с возможностью быстрого зажима заготовок

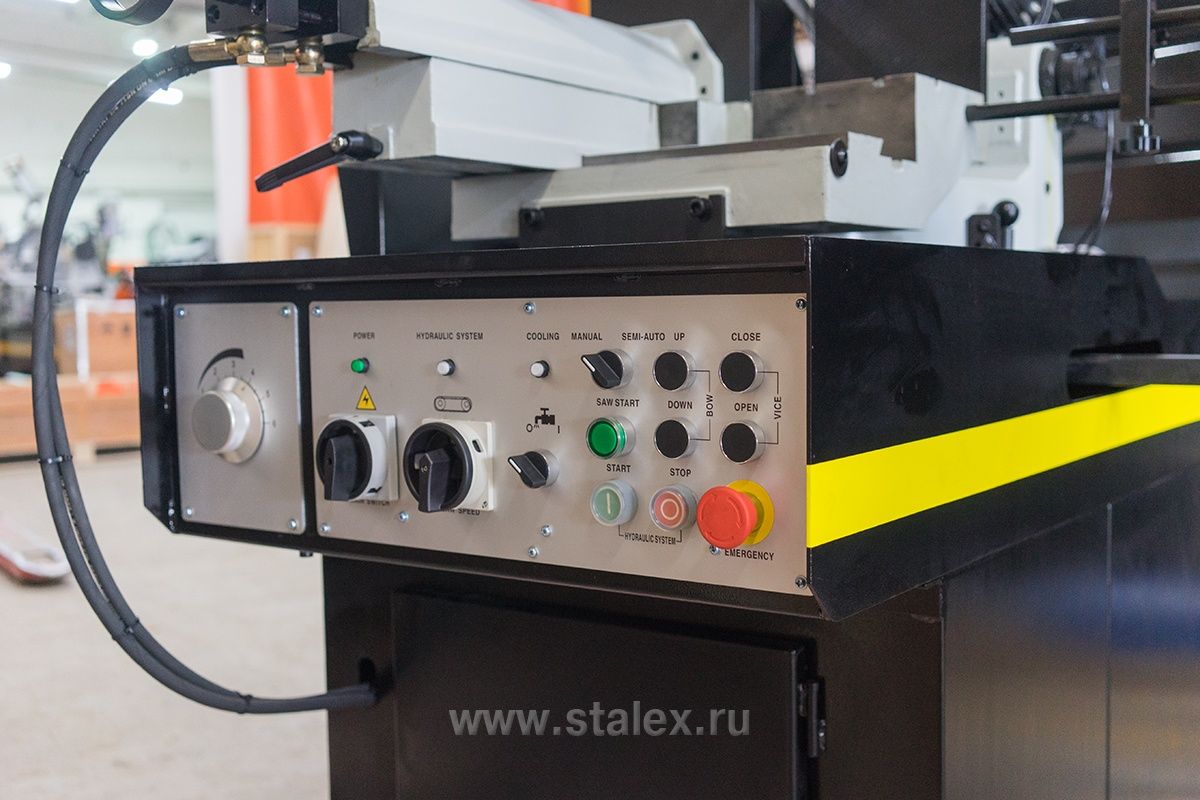

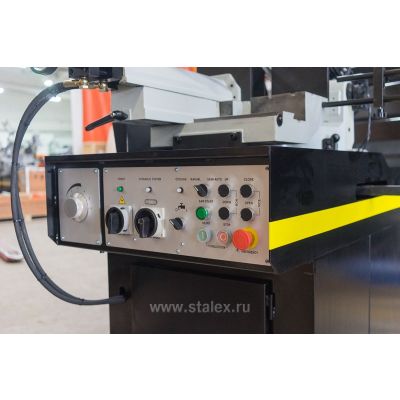

Удобная и интуитивно понятная панель управления

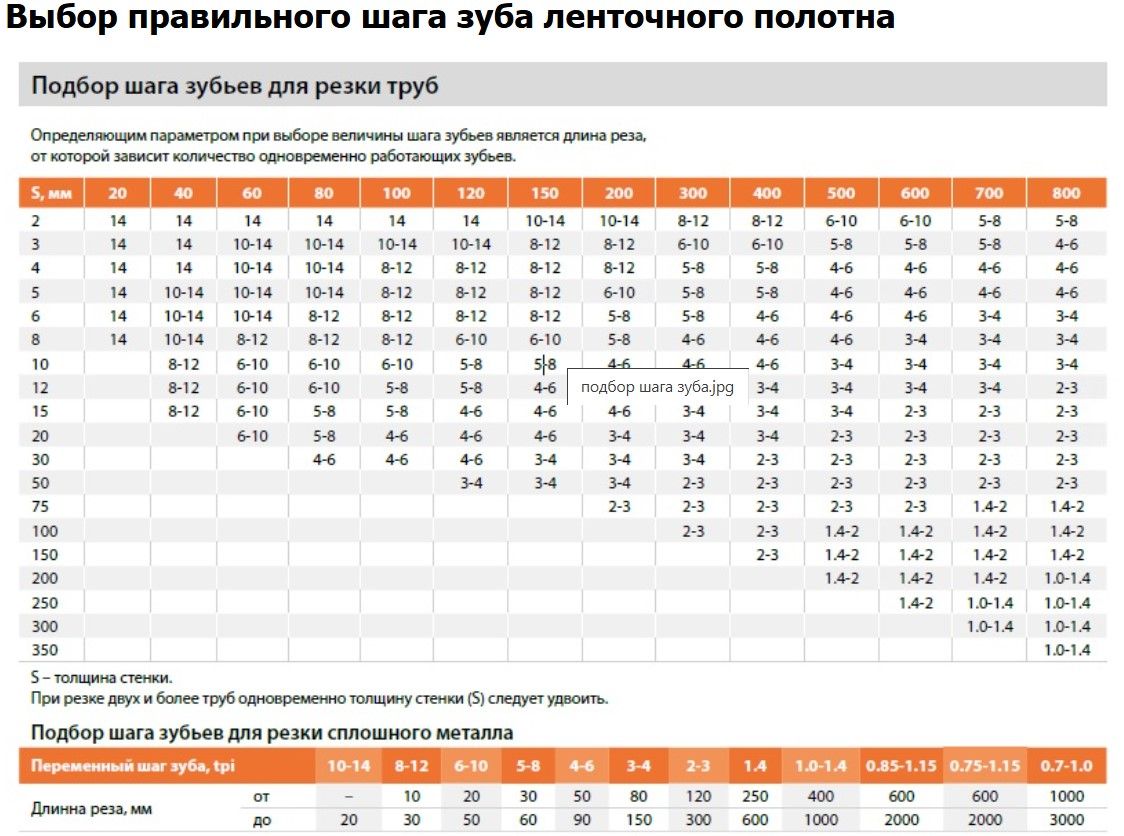

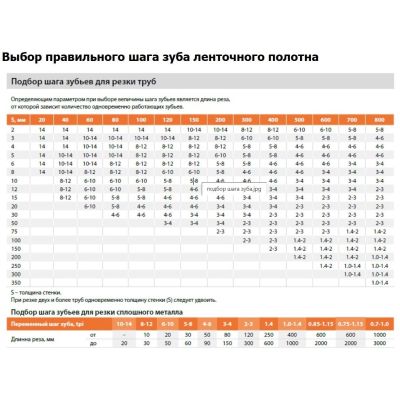

ВЫБОР ПРАВИЛЬНОГО ШАГА ЗУБА ЛЕНТОЧНОГО ПОЛОТНА

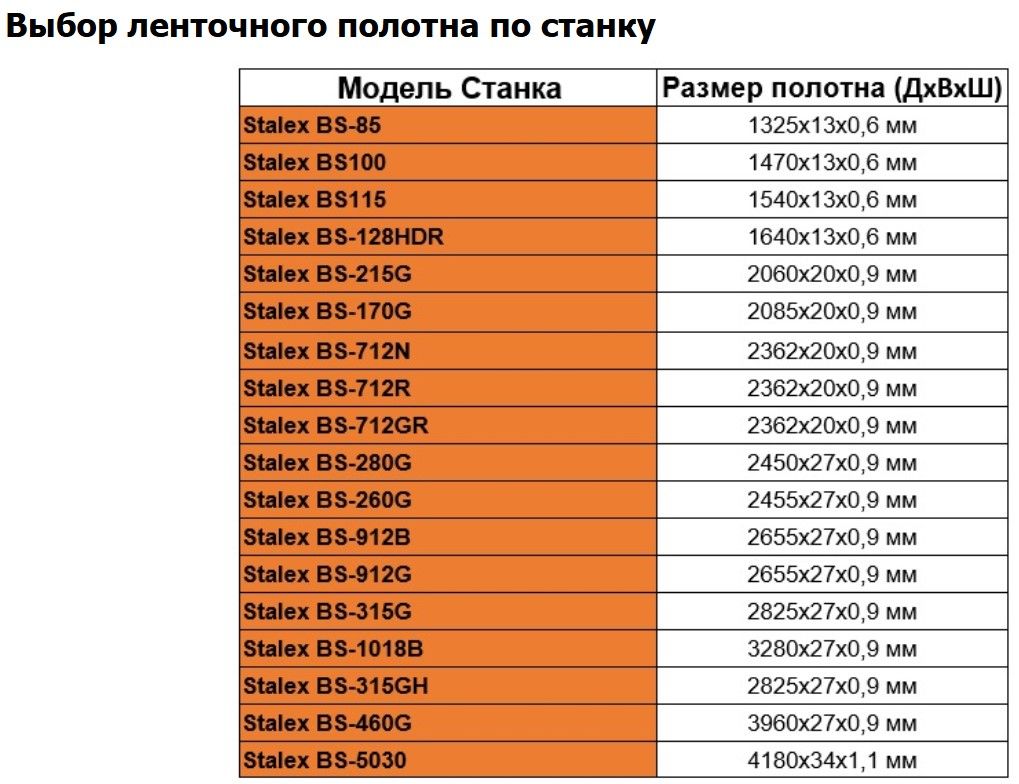

ВЫБОР ЛЕНТОЧНОГО ПОЛОТНА ПО СТАНКУ

ВЫБОР ЛЕНТОЧНОГО ПОЛОТНА

ВЫБОР СКОРОСТИ ЛЕНТОЧНОГО ПОЛОТНА

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПОЛОТНА

Выбор полотна
Прежде всего необходимо выбрать все шаги зуба, другими словами количество зубьев на дюйм (25,4 мм), которого будет достаточно для материала, подлежащего резке, в соответствии с данными критериями:
- Для деталей с небольшим и/или различным сечением, например профилей, труб и листов, требуются редкие зубья; таким образом, их количество одновременно при резке должно быть от 3 до 6.
- Для деталей с большим поперечным и сплошным сечением требуются зубья с широким шагом, что обеспечивает больший объем обрезки и лучшее проникновение зуба.
- Для деталей, изготовленных из мягкого материала или пластмассы (легкие сплавы, мягкая бронза, тефлон, древесина и т. д.), требуются зубья с широким шагом.
- Для деталей, подлежащих резке пачкой, требуются комбинированные зубья.

Шаг зубьев
Как уже было сказано, это зависит от следующих факторов:
- Твердости материала
- Размера сечения
- Толщины стенки
Скорость резки и скорость подачи
Скорость резки (м/мин) и скорость подачи (см2/мин = участок, который проходит зубчатый диск при снятии кромки) ограничиваются при увеличении нагревания на кончиках зубьев.
- Скорость резки зависит от сопротивления материала (R=Н/мм2), его твердости (HRC) и размеров в самом широком сечении.
- Слишком высокая скорость подачи (т.е. опускание пильной рамы) приводит к отклонению полотна от правильной траектории резки, выдавая непрямолинейные срезы как в горизонтальной, так и в вертикальной плоскости.

Наилучшее сочетание данных параметров можно увидеть, осмотрев стружку.
Длинная спиралевидная стружка свидетельствует об оптимальной резке.
Очень тонкая или пылеобразная стружка свидетельствует о слабой подаче и/или давлении резки.
Толстая и/или синяя стружка свидетельствует о перегрузке лезвия.
Обкатка полотна
При выполнении резки в первый раз необходимо выполнить обкатку, сделав несколько срезов на низкой скорости подачи (= 30–35 см2/мин для материала среднего размера с учетом режущей способности и полного сечения стандартной стали при R = 410–510 Н/мм2). Обильно распыляйте СОЖ на зону резки.
Структура полотна
Обычно используются биметаллические лезвия. Они состоят из лезвия из кремнистой стали и режущей кромки из быстрорежущей стали (HHS), обработанной лазерной сваркой. Тип материала классифицируется как M2, M42, M51 и различается по возрастающей твердости из-за увеличения процентного содержания кобальта (Cc) и молибдена (Mo) в металлическом сплаве.
Тип лезвия
Лезвия в основном различаются по своим конструктивным характеристикам, например:
- Форма и режущий угол зуба
- Шаг
- Развод
Форма и режущий угол зуба
ОБЫЧНЫЕ ЗУБЬЯ: угол наклона 0° и постоянный шаг.

Наиболее распространенная форма для поперечной и наклонной резки труб небольшого и среднего поперечного сечения из ламинированной мягкой стали и серого чугуна или обычного металла.
ПОЛОЖИТЕЛЬНЫЙ УГОЛ НАКЛОНА ЗУБЬЕВ: положительный угол наклона 9–10° и постоянный шаг

Используются специально для крестообразной и наклонной резки материала сплошного сечения или больших труб, а также особотвердых материалов (из высоколегированной и нержавеющей стали, специальной бронзы и пудлингового чугуна).
КОМБИНИРОВАННЫЕ ЗУБЬЯ: шаг различается в зависимости от размера и высоты зуба. Шаг между зубьями различный, что обеспечивает ровную, мягкую резку, а долгий ресурс лезвия снижает вибрацию.

Другим преимуществом для использования данного типа лезвия является тот факт, что только данное лезвие способно резать большой диапазон материалов, различающихся по размерам и типу.
КОМБИНИРОВАННЫЕ ЗУБЬЯ: положительный угол наклона 9–10°

Данный тип лезвия наиболее подходит для резки прутков и больших и толстых труб, а также для резки твердых прутков на максимальной мощности станка. Применимый шаг зубьев: 3-4/4-6.
РАЗВОД ЗУБЬЕВ
Зубья пилы изгибаются от плоскости пильной рамы, что обеспечивает широкий срез заготовки.

ОБЫЧНЫЙ РАЗВОД ИЛИ С НАКЛОНОМ: режущие зубья с наклоном вправо или влево сменяются прямыми зубьями.

Обычно используются для материалов размером более 5 мм. Используются для резки стали, отливок и твердых цветных металлов.
ВОЛНООБРАЗНЫЙ РАЗВОД: развод в виде плавных волн.

Данный развод используется при очень тонких зубьях и в основном применяется для резки труб и прутков тонкого сечения (от 1 до 3 мм).
АЛЬТЕРНАТИВНЫЙ РАЗВОД (ГРУППАМИ): группы режущих зубьев отклоняются вправо и влево и сменяются прямыми зубьями.

Данный развод используется при очень тонких зубьях и применяется для резки крайне тонких материалов (менее 1 мм).
АЛЬТЕРНАТИВНЫЙ РАЗВОД (ОТДЕЛЬНЫЕ ЗУБЬЯ): режущие зубья отклоняются вправо и влево.

Данный развод используется для резки цветных мягких металлов, пластмассы или древесины.
