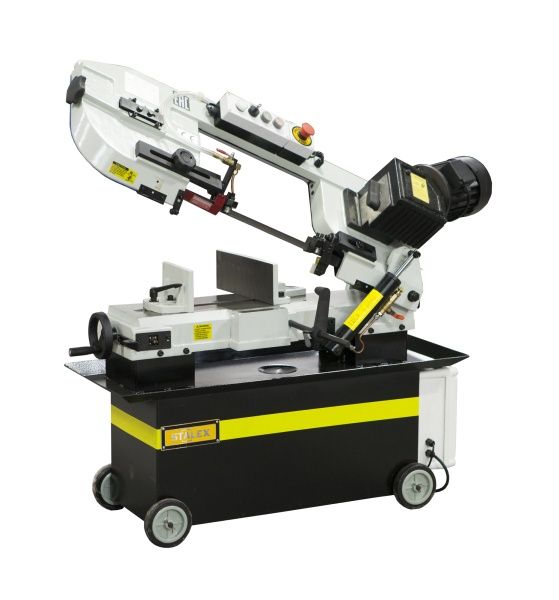

Станок ленточнопильный Stalex BS-712G

Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.
Станки Stalex BS-712 имеют высоту полотна 20 мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.
Процесс пиления:
Точность движения ленты обеспечивается за счет роликовых подшипников

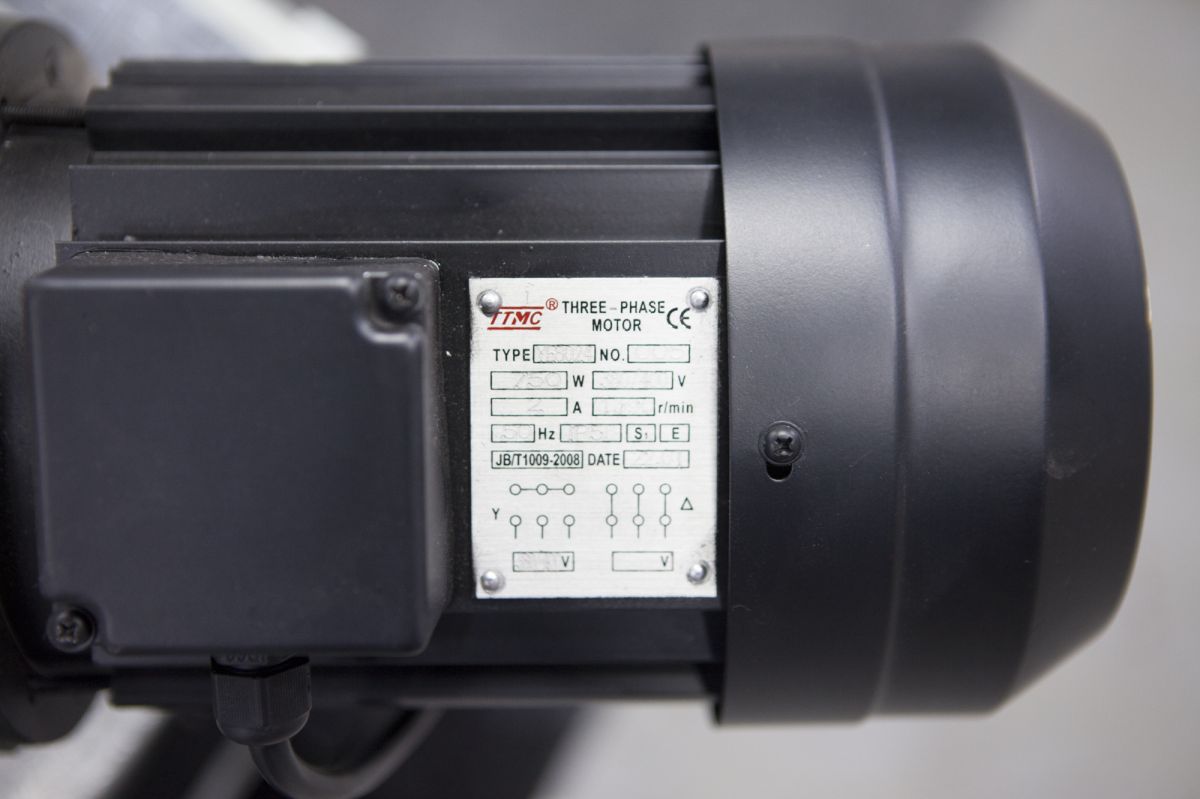

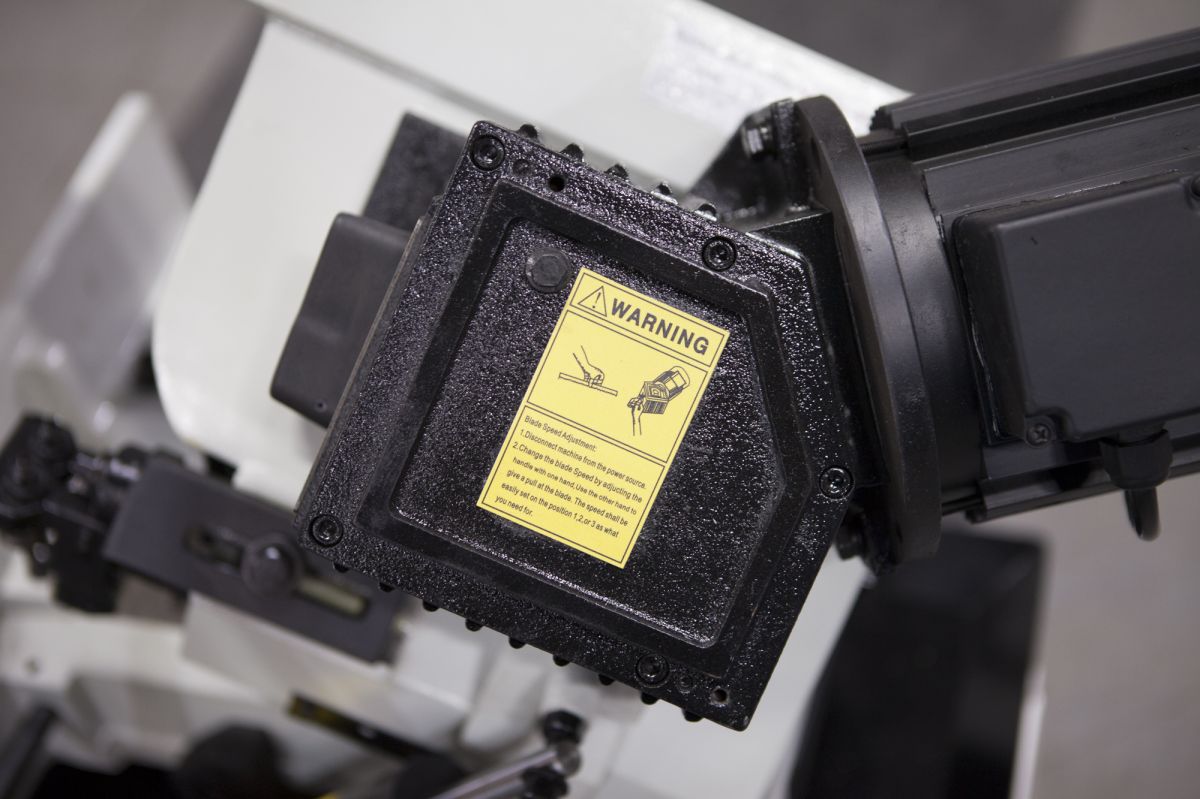

Движение ленты осуществляется через мотор-редуктор в 3-х скоростных режимах

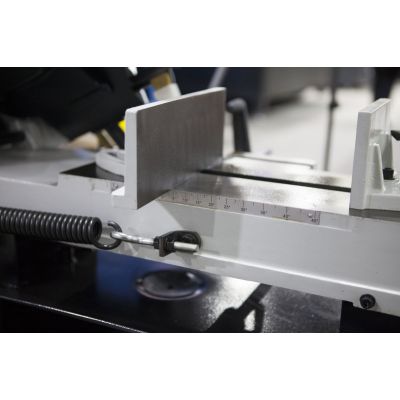

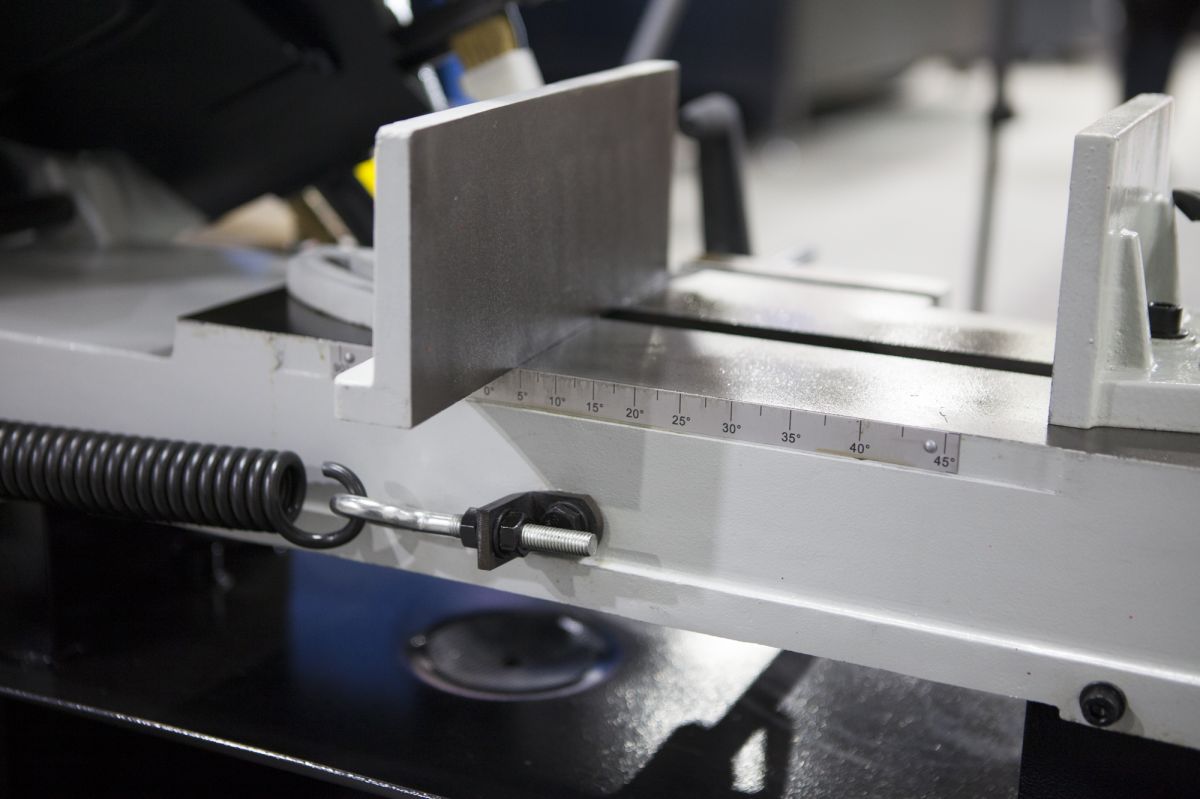

Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания


Основные элементы cтанка Stalex BS-712:
Опускание рамы осуществляется под собственным весом
Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном

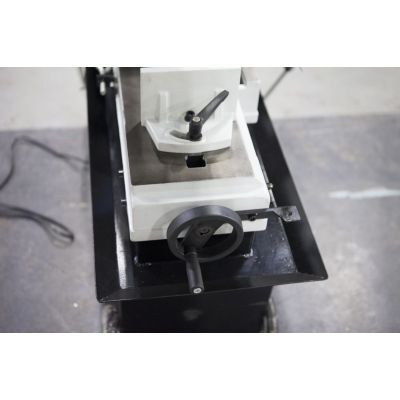

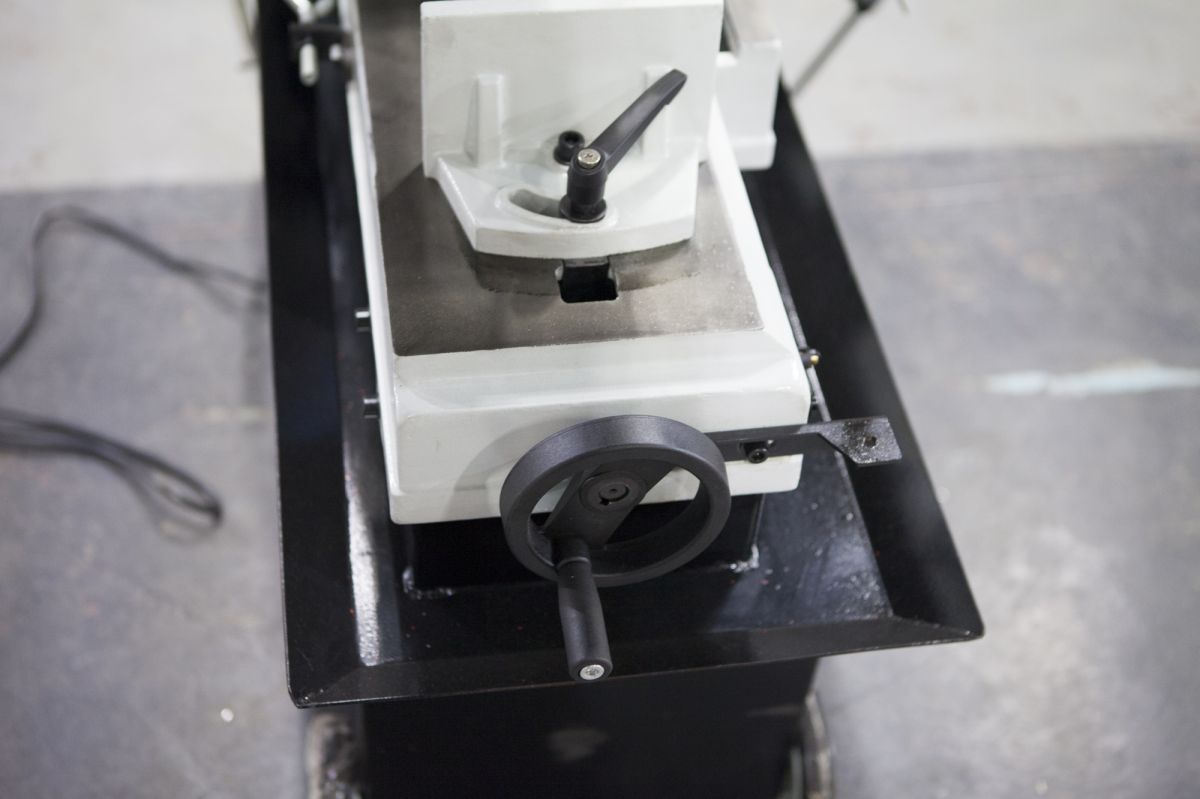

Быстрый зажим заготовки - тиски с ручным зажимом

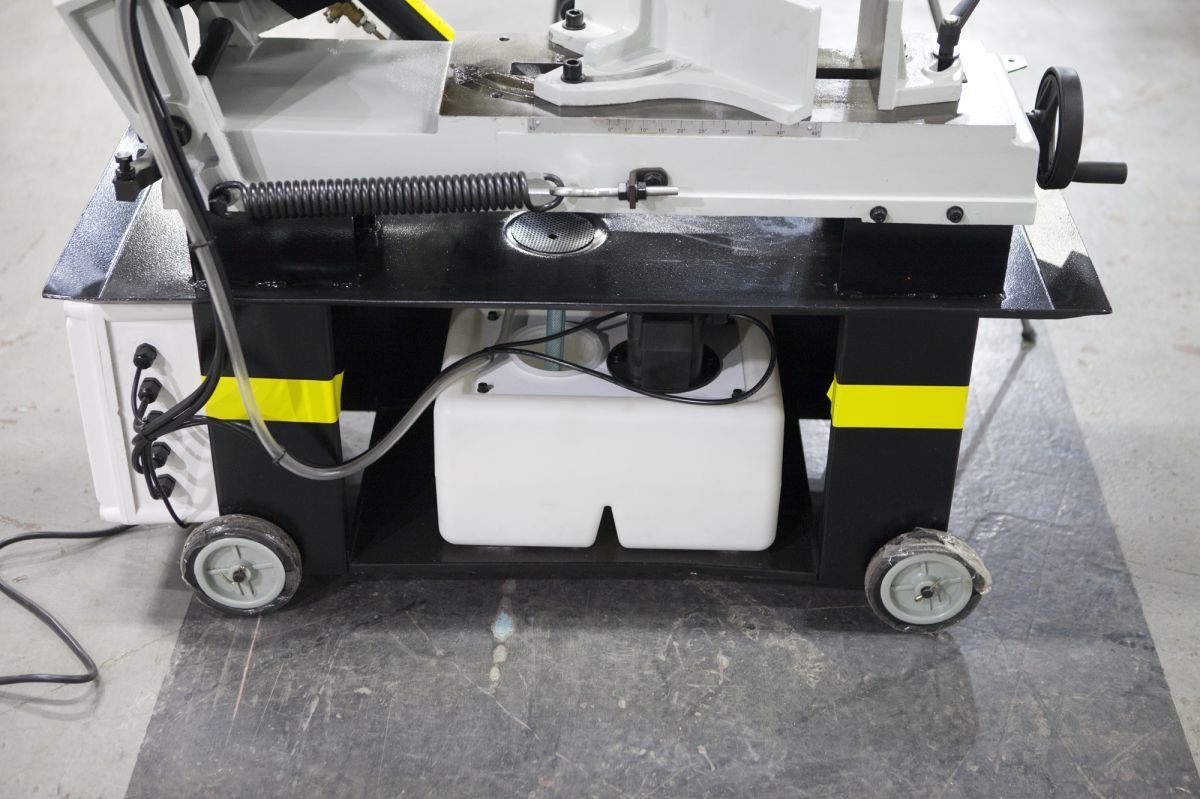

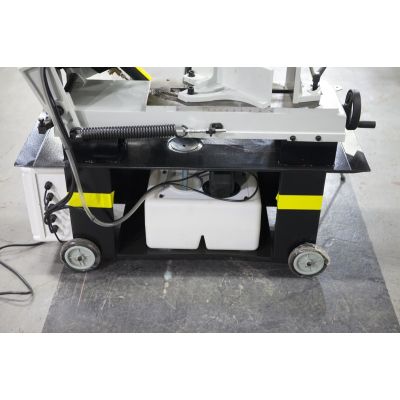

Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ

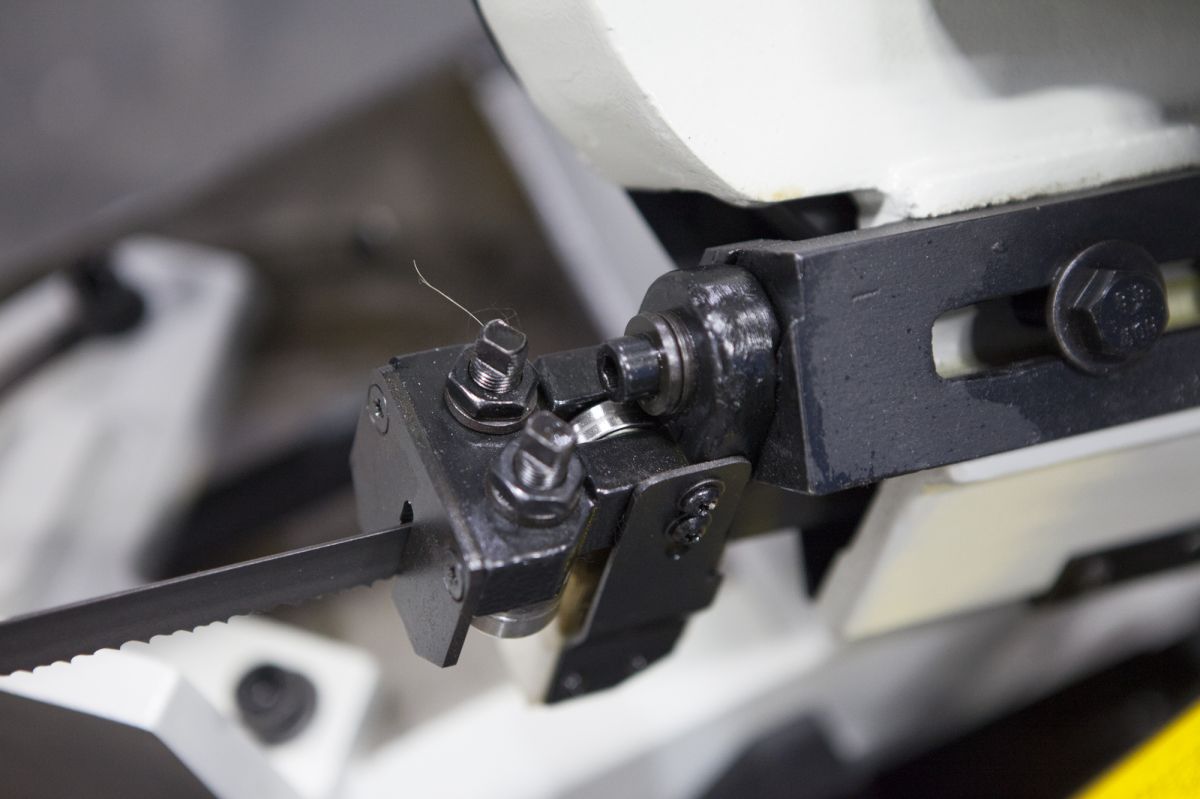

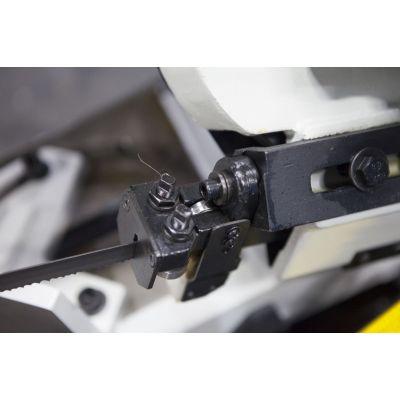

Подвижная направляющая с роликовыми подшипниками натяжения полотна

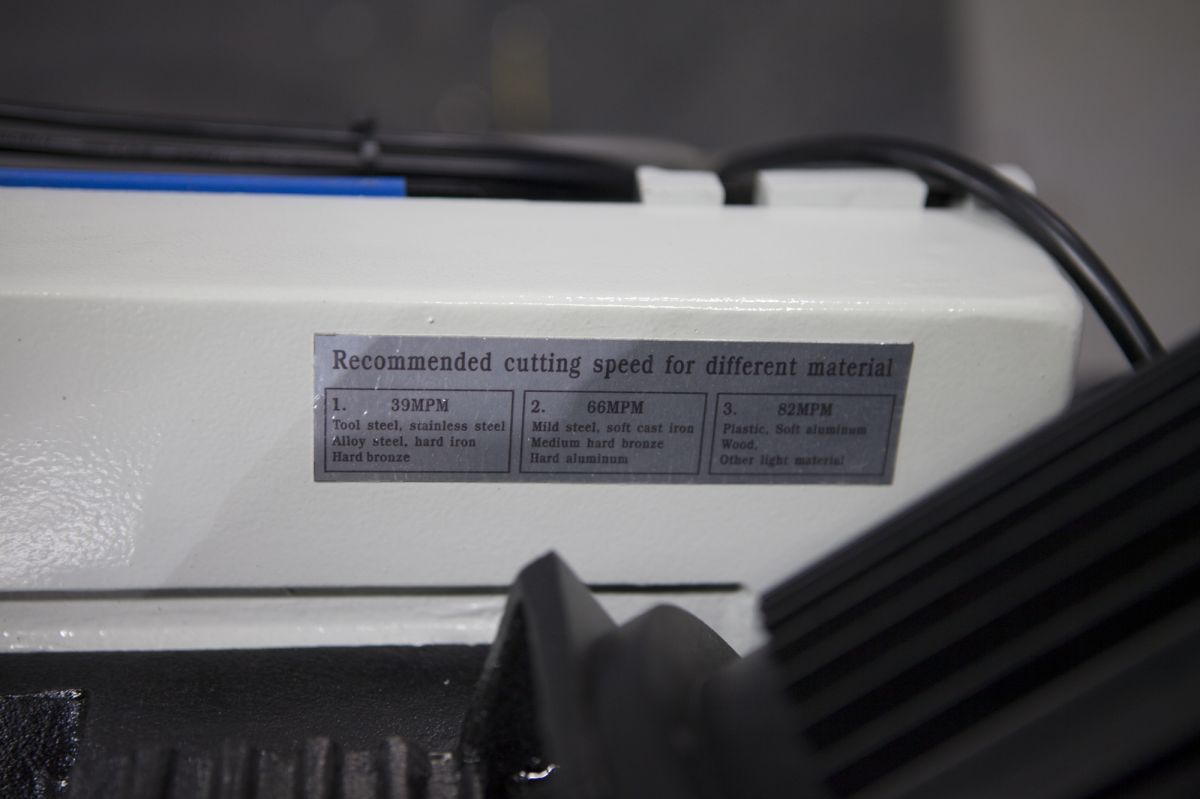

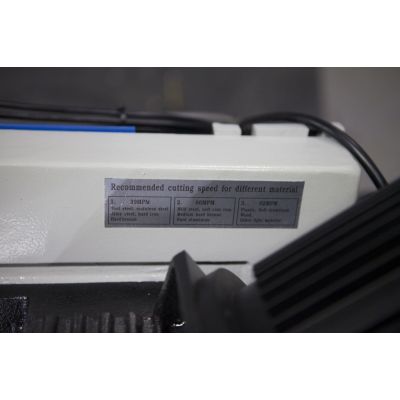

Скорость вращения полотна имеет 3 скоростных режима
Ручное натяжение ленты
Мерный упор 250 мм
Пила ленточная квалитет М42

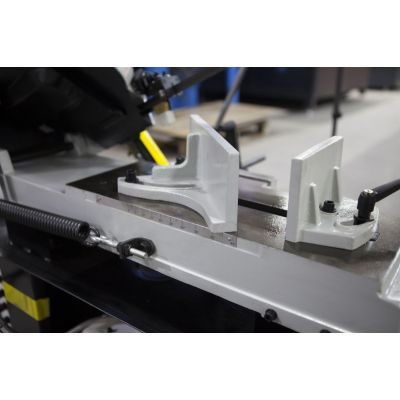

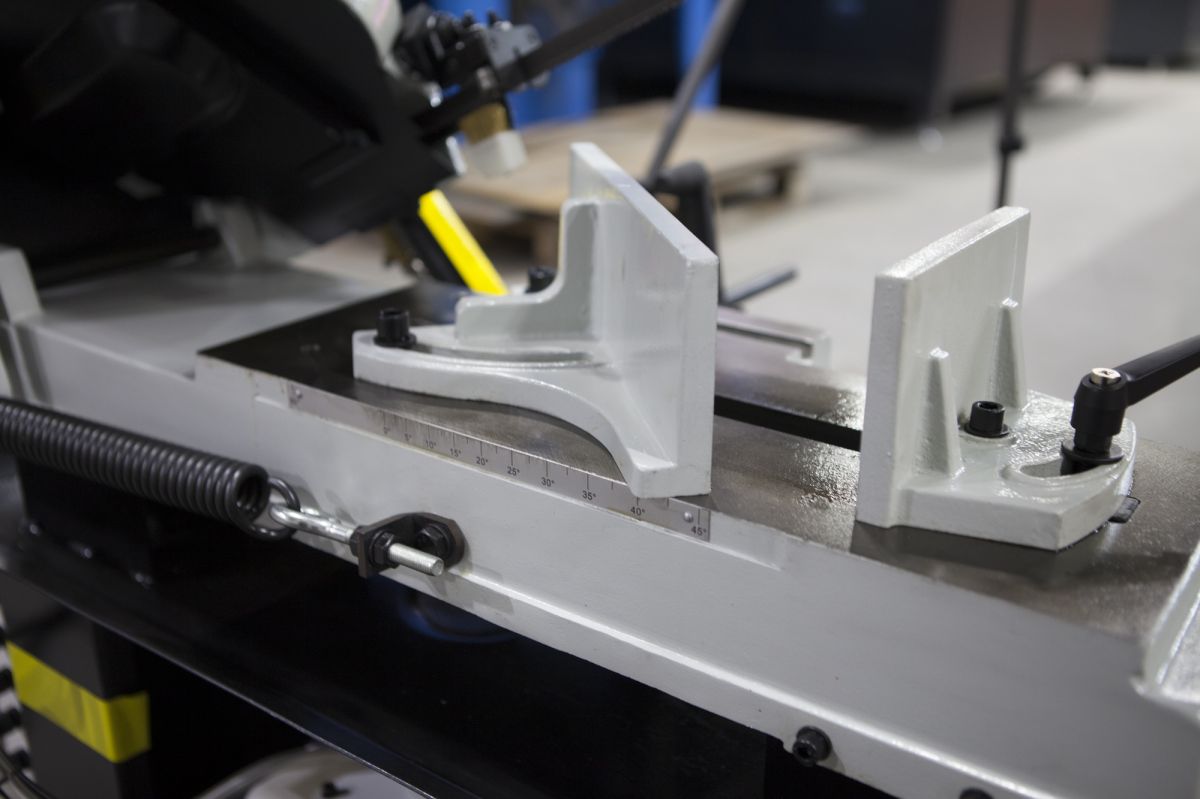

Модель имеет поворот губок тисков
Привод зубчатый

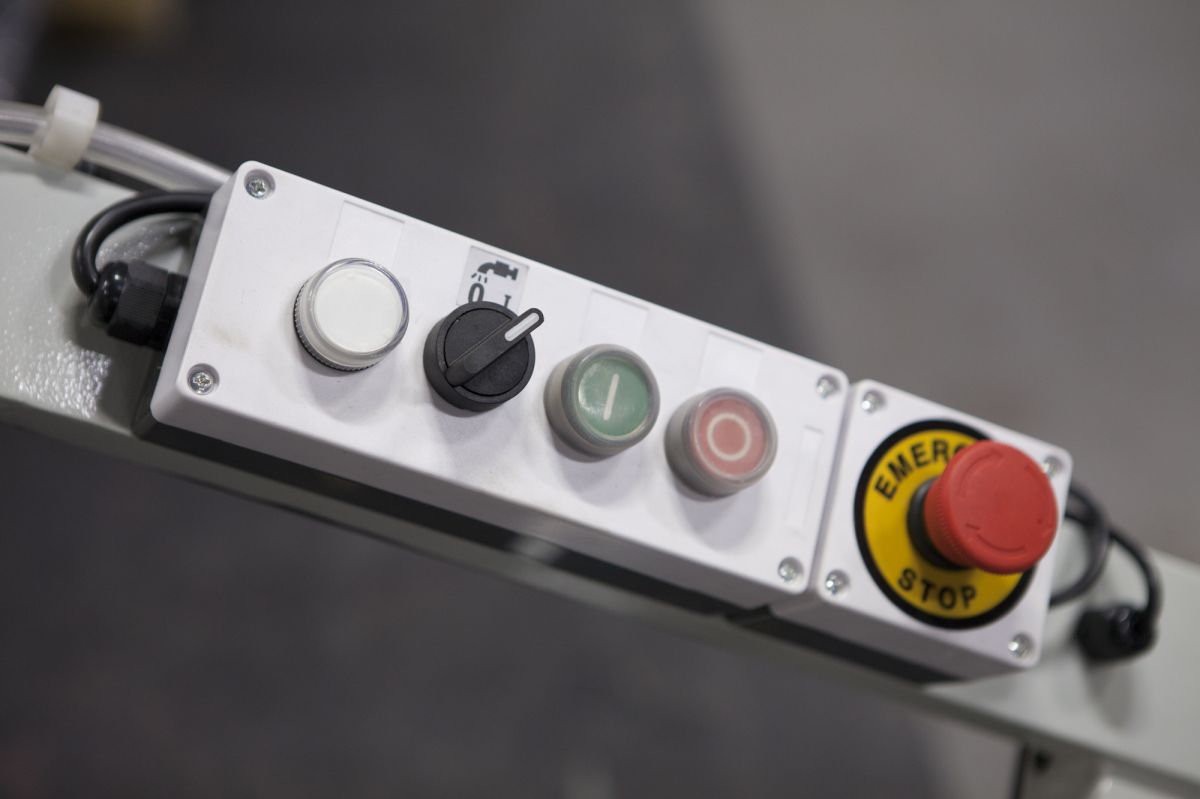

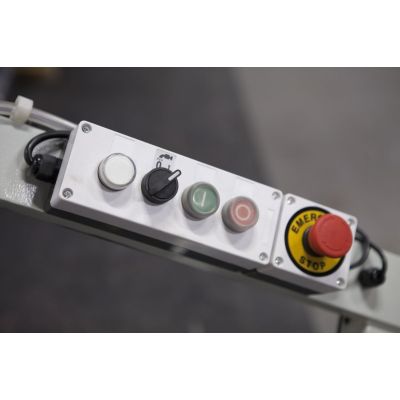

Панель управления
- Индикатор включения станка
- Переключатель работы системы СОЖ
- Кнопка включения станка
- Кнопка выключения станка
- Общая кнопка стоп

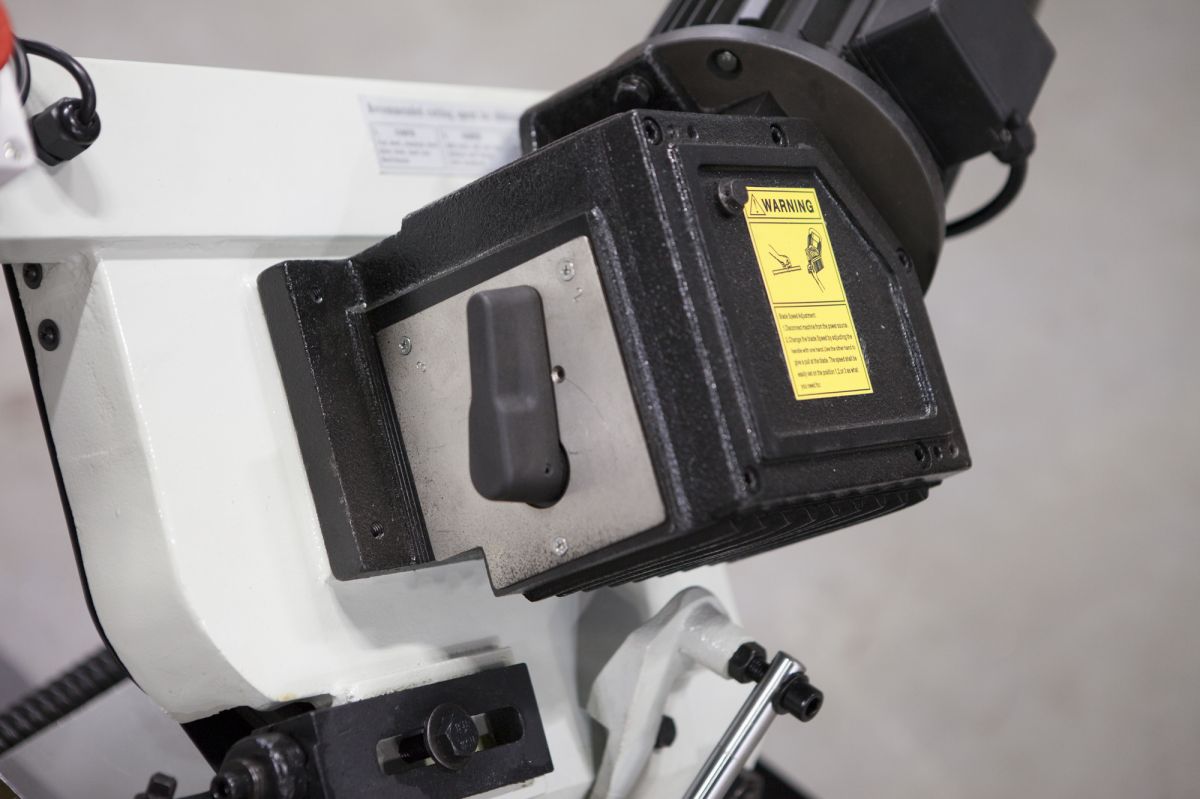

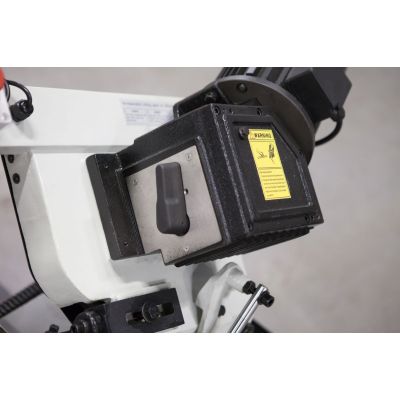

Рычаг переключения скорости вращения полотна

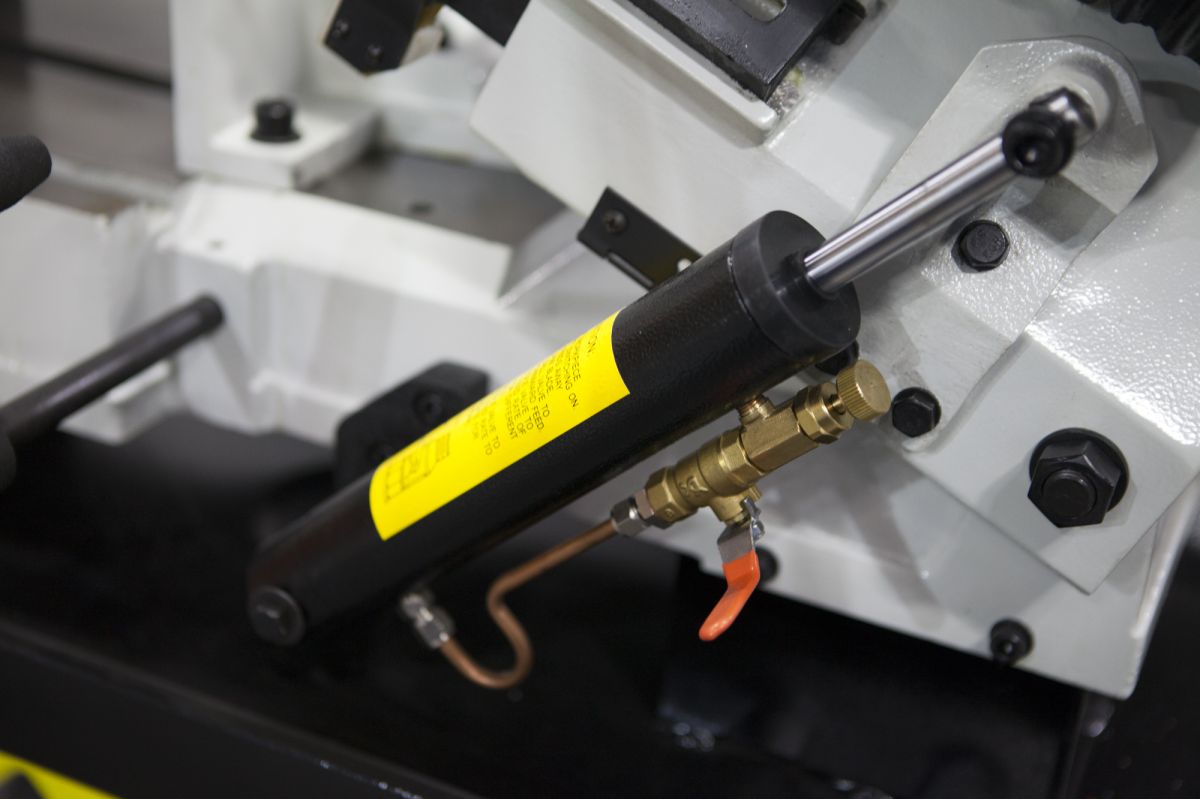

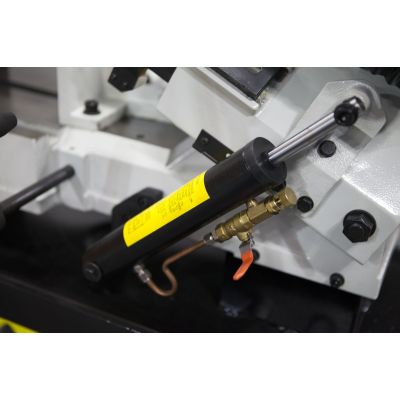

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.







...
