Станок листогибочный ручной Stalex LBM 3500

Универсальный листогиб STALEX LBM без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий. Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,7 мм по оцинкованной стали. В том числе и такие изделия, как квадратная вентиляция.
Особенности:
• Стальная станина и вес станка обеспечивает надежность и долговечность работы станка
Надёжная жёсткая конструкция ножной стойки, с параллельным вертикальным расположением ножек станка исключающих дальнейшее провисание балок по краям станка (как в случаях расположения ножек станка под углом/в центр на длинах 2500мм/3000/3500 мм).
• В стандартной комплектации со станком поставляется отрезной нож для раскроя листового металла
• Угломер в диапазоне от 0° до 135°
• Ножной привод прижимной балки (опция)

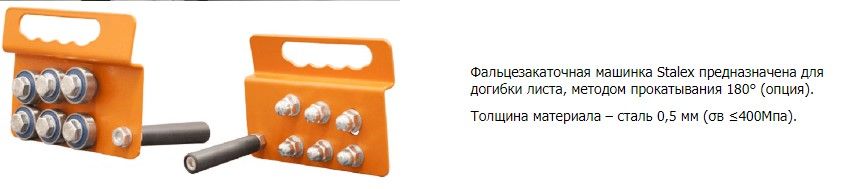

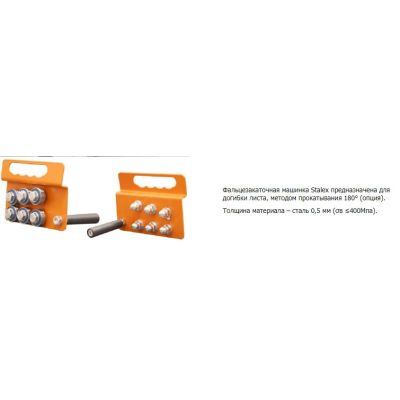

• Фальцезакаточная машинка Stalex (опция)

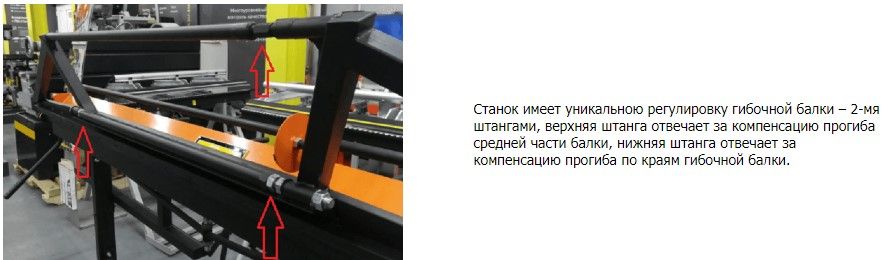

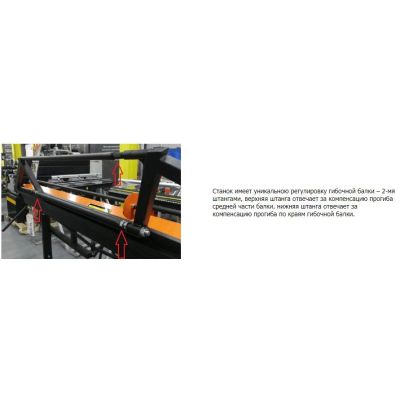

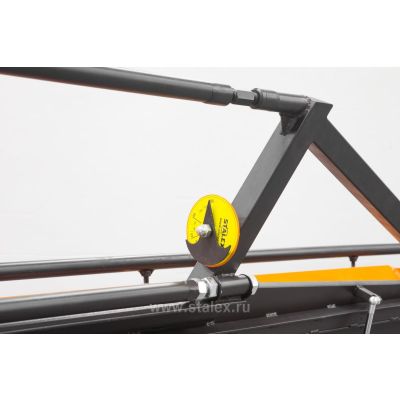

Станок имеет уникальною регулировку гибочной балки – 2-мя штангами, верхняя штанга отвечает за компенсацию прогиба средней части балки, нижняя штанга отвечает за компенсацию прогиба по краям гибочной балки.

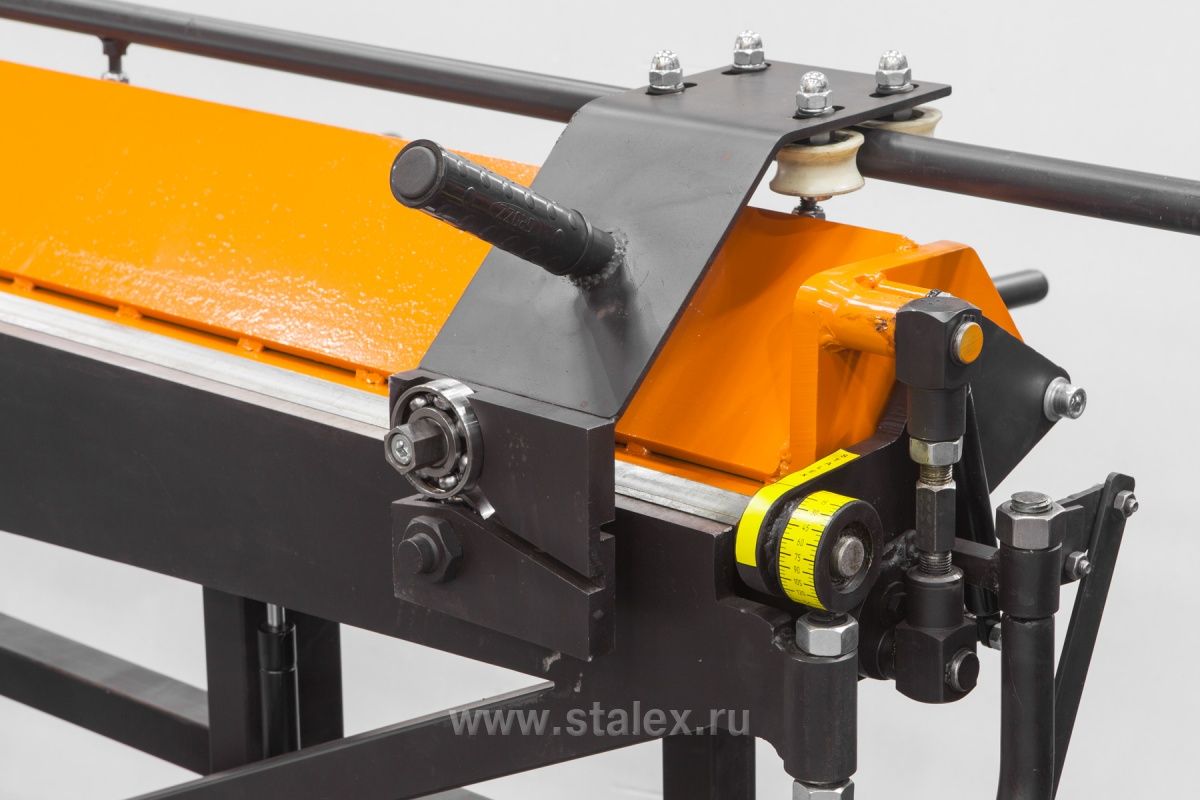

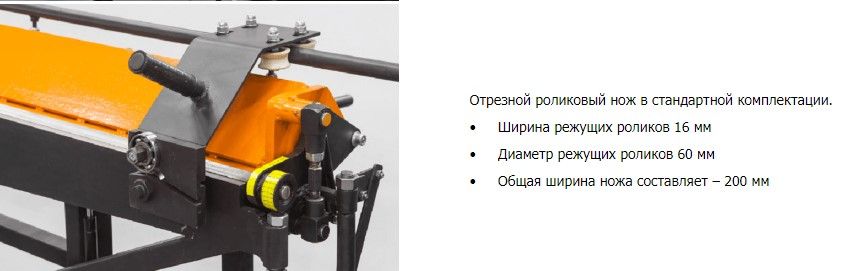

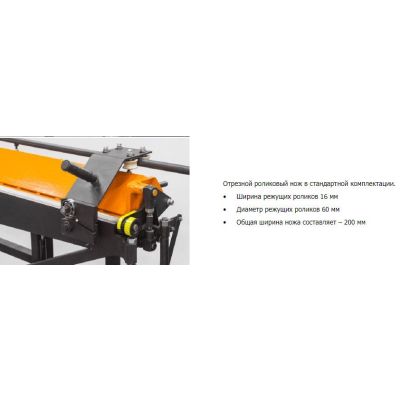

Отрезной роликовый нож в стандартной комплектации.
• Ширина режущих роликов 16 мм
• Диаметр режущих роликов 60 мм
• Общая ширина ножа составляет – 200 мм

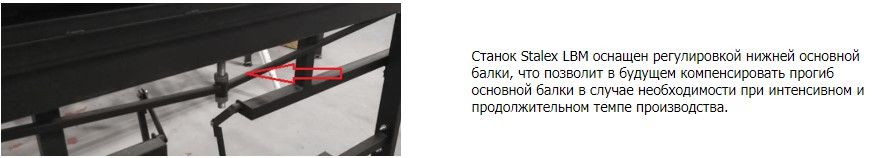

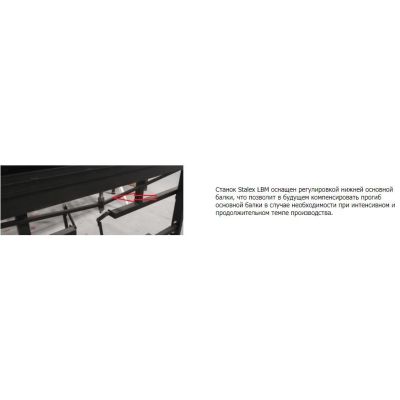

Станок Stalex LBM оснащен регулировкой нижней основной балки, что позволит в будущем компенсировать прогиб основной балки в случае необходимости при интенсивном и продолжительном темпе производства.

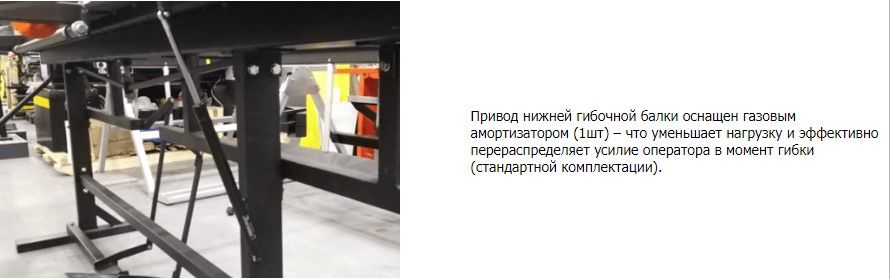

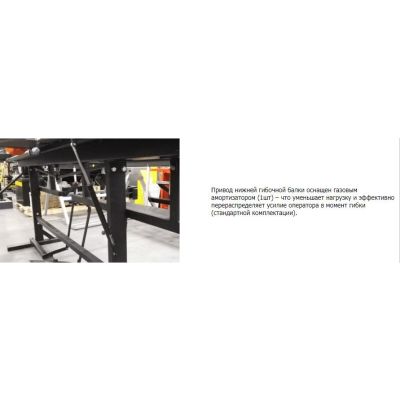

Привод нижней гибочной балки оснащен газовым амортизатором (1шт) – что уменьшает нагрузку и эффективно перераспределяет усилие оператора в момент гибки (стандартной комплектации).

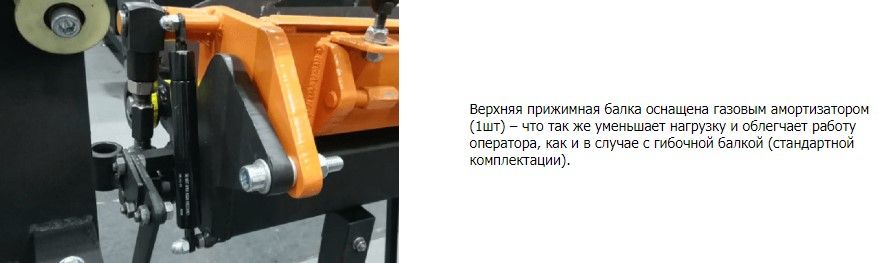

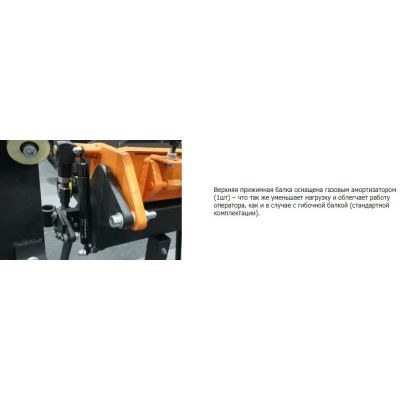

Верхняя прижимная балка оснащена газовым амортизатором (1шт) – что так же уменьшает нагрузку и облегчает работу оператора, как и в случае с гибочной балкой (стандартной комплектации).

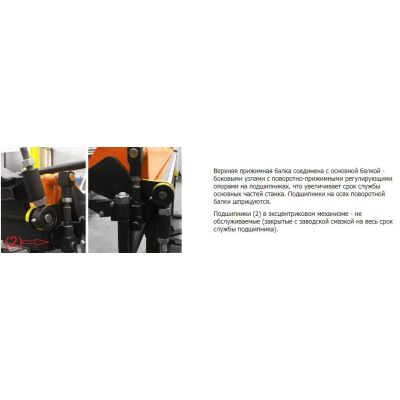

Верхняя прижимная балка соединена с основной балкой - боковыми узлами с поворотно-прижимными регулирующими опорами на подшипниках, что увеличивает срок службы основных частей станка. Подшипники на осях поворотной балки шприцуются.

Подшипники (2) в эксцентриковом механизме - не обслуживаемые (закрытые с заводской смазкой на весь срок службы подшипника).

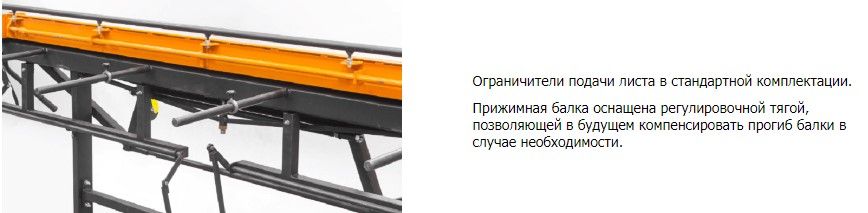

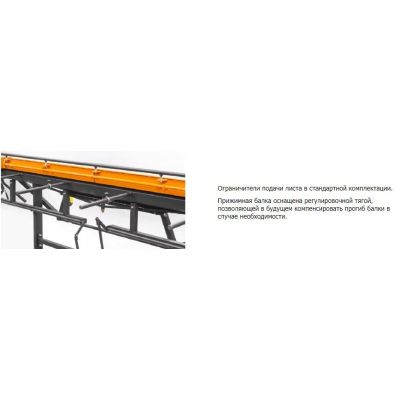

Ограничители подачи листа в стандартной комплектации.



Прижимная балка оснащена регулировочной тягой, позволяющей в будущем компенсировать прогиб балки в случае необходимости.

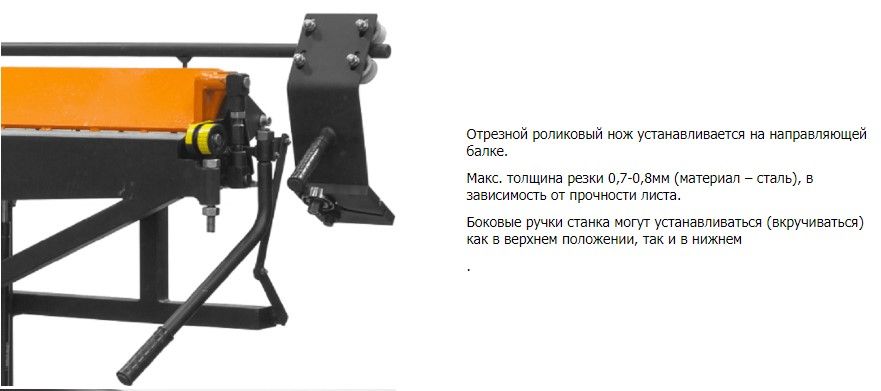

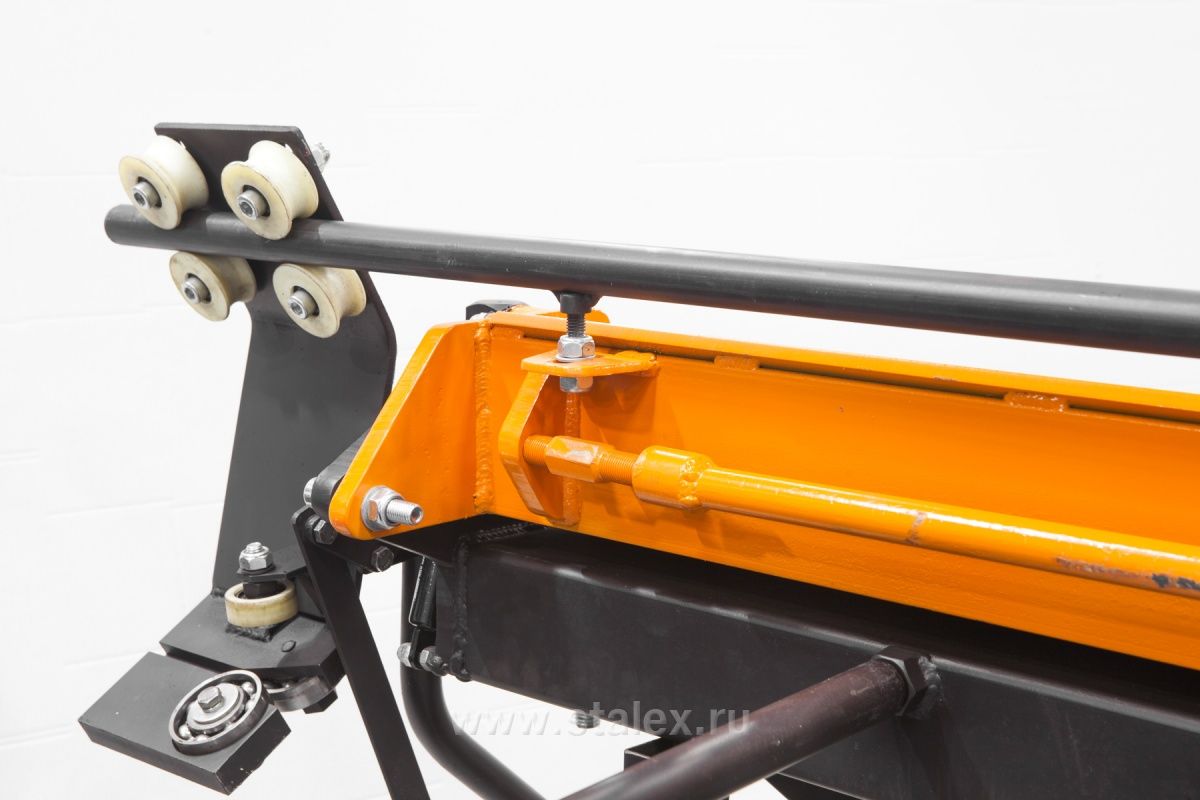

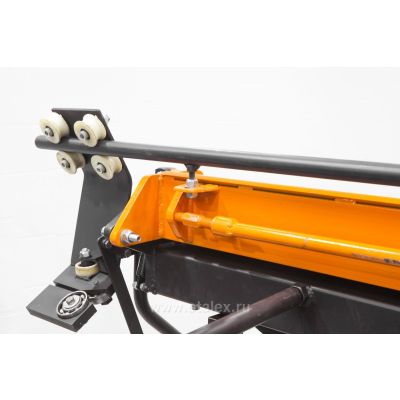

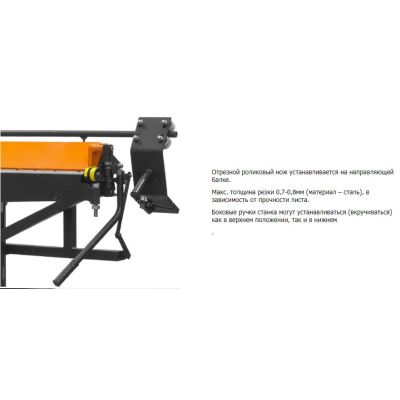

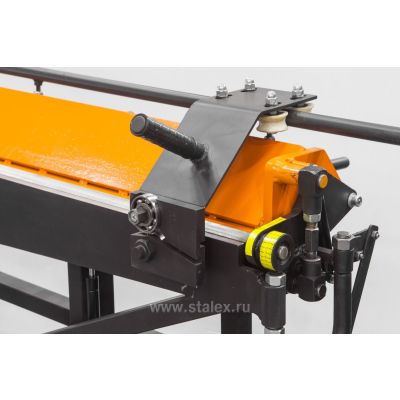

Отрезной роликовый нож устанавливается на направляющей балке (Фото №1).

Макс. толщина резки 0,7-0,8мм (материал – сталь), в зависимость от прочности листа.

Боковые ручки станка могут устанавливаться (вкручиваться) как в верхнем положении, так и в нижнем.

+ 1 кольцо на ограничение направляющей штанги для отрезного ножа.

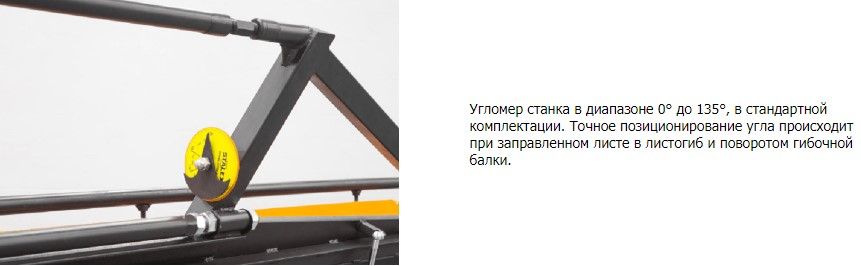

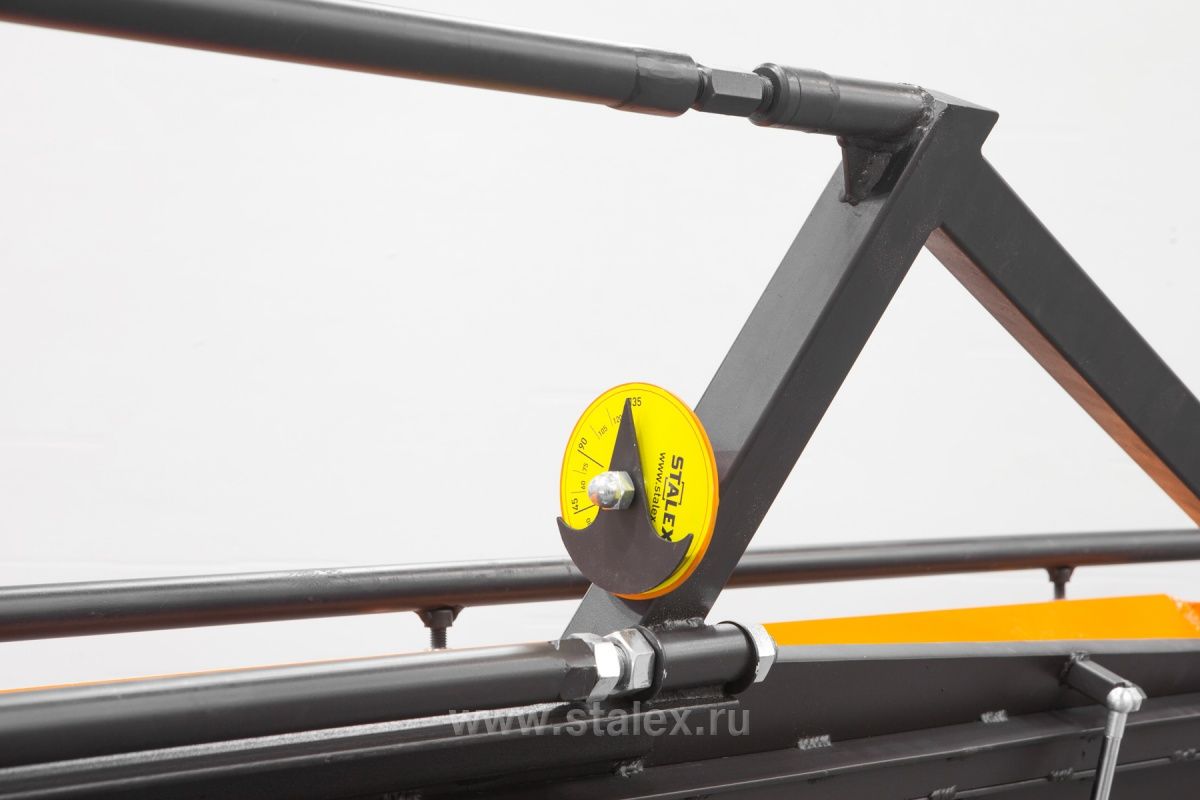

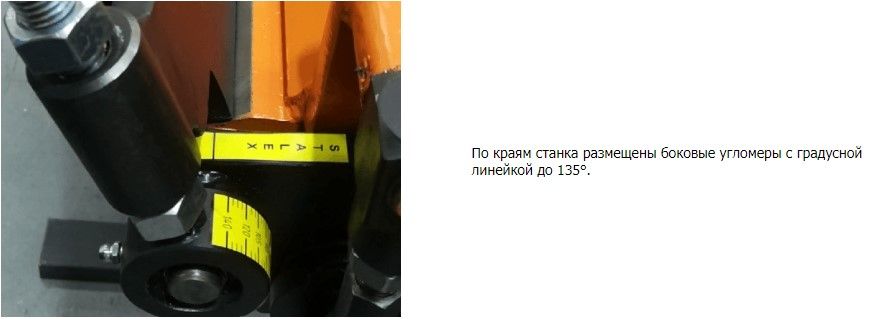

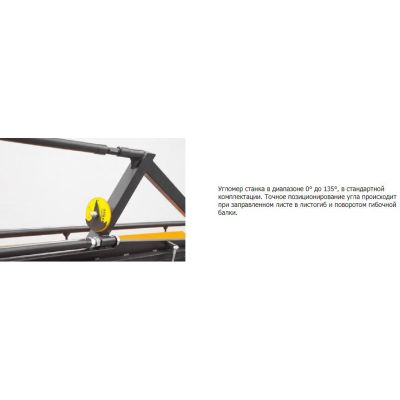

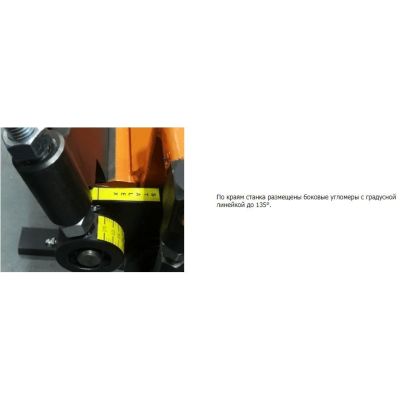

Угломер станка в диапазоне 0° до 135°, в стандартной комплектации. Точное позиционирование угла происходит при заправленном листе в листогиб и поворотом гибочной балки.
