Станок полуавтоматический двухколонный Stalex TGK-4235

586 800
+

Характеристики товара

Артикул:
271202
Остаток на складе:
1
Наличие:
В наличии
Бренд:
STALEX
Номер по номенклатуре:
271202
Мощность двигателя, кВт:
3.0/4.0
Габариты, мм:
2130x1150x1730
Угол поворота:
Привод:
Зубчатый
Скорость движения полотна, м/мин:
45,69
Размер полотна, мм:
34x1.1x4115
Макс. размер круглого профиля, 90°, мм:
350
Макс. размер прямоугольного профиля, 90°, мм:
350x350

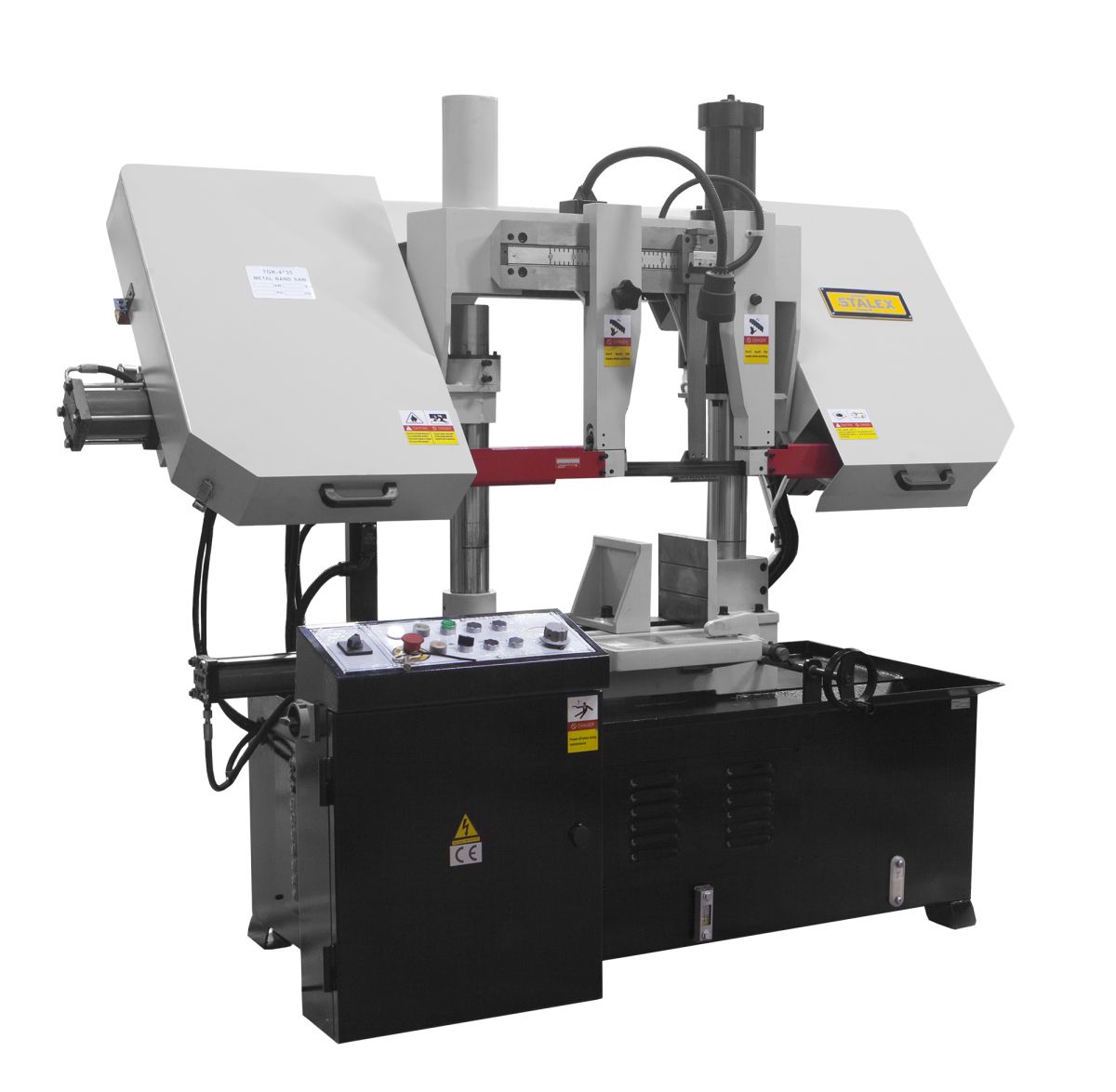

Модель Stalex TGK-4235 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 350x350 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.

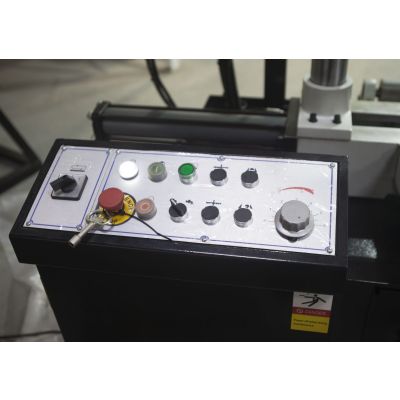

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 250 мм
- вспомогательный стол с роликом подачи, перед тисками

Основные элементы
- Угол пиления заготовок 90°
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем

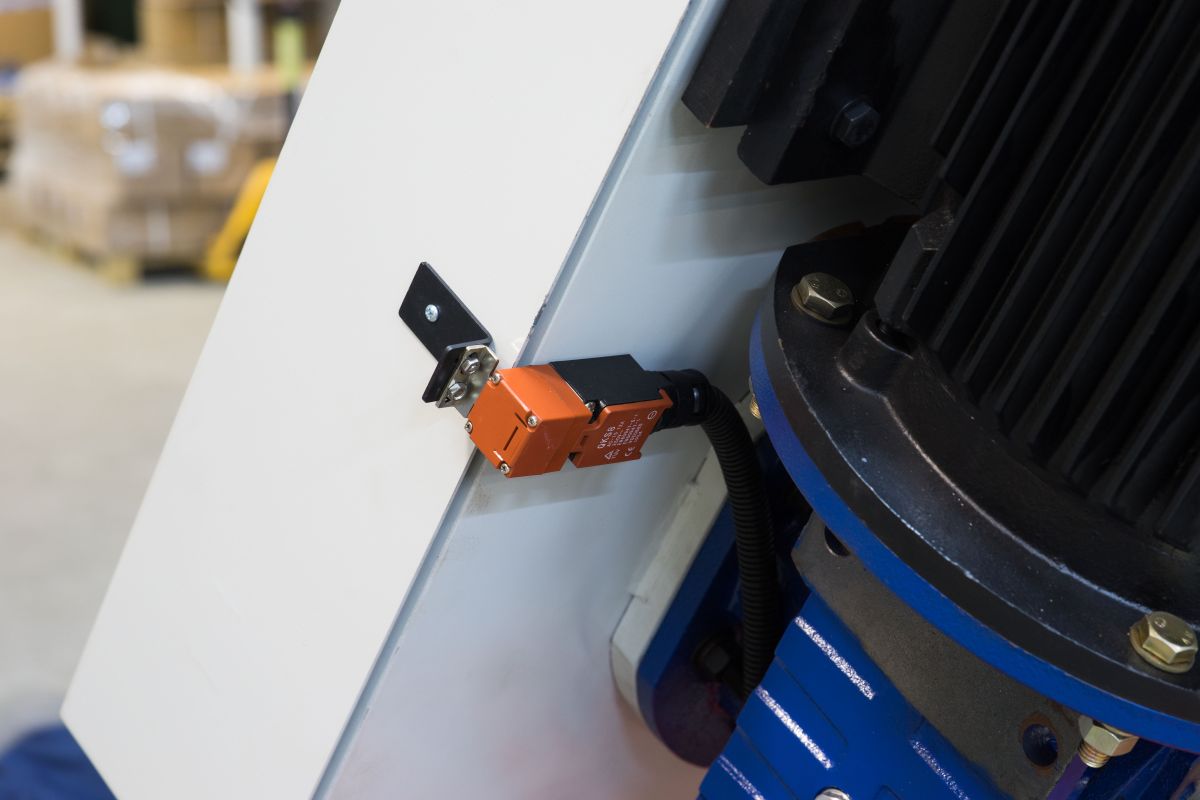

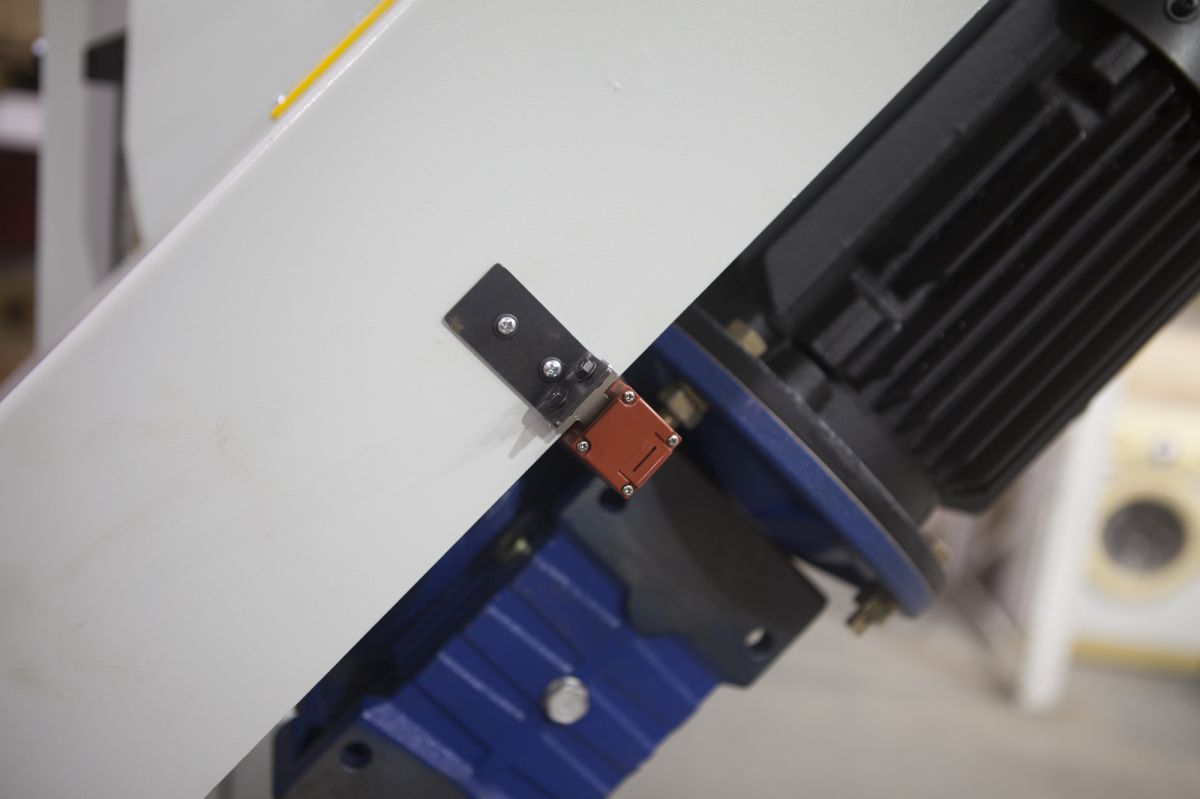

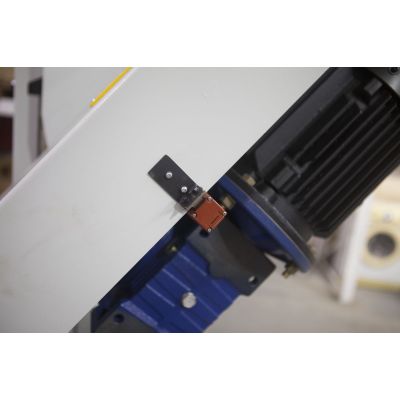

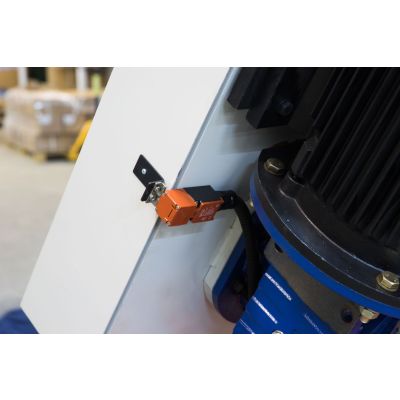

- Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы

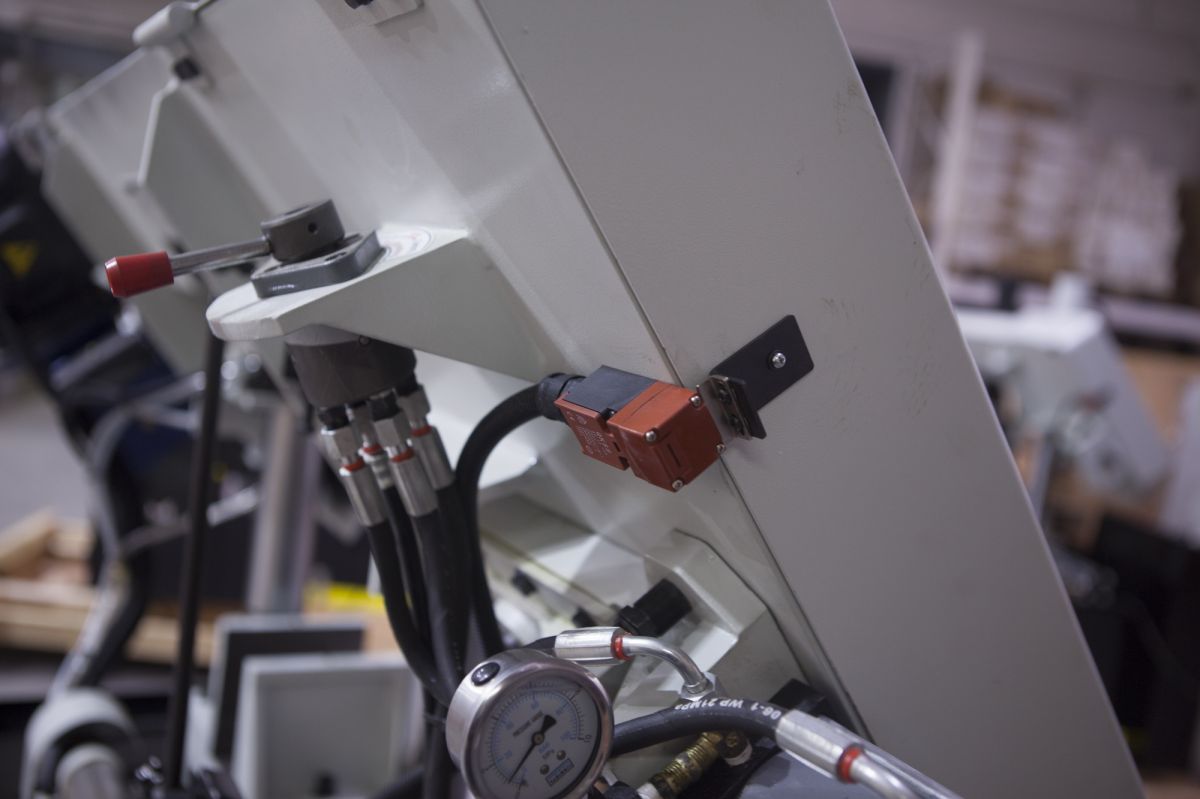

- Концевики на подъём/опускание рамы и на обрыв полотна

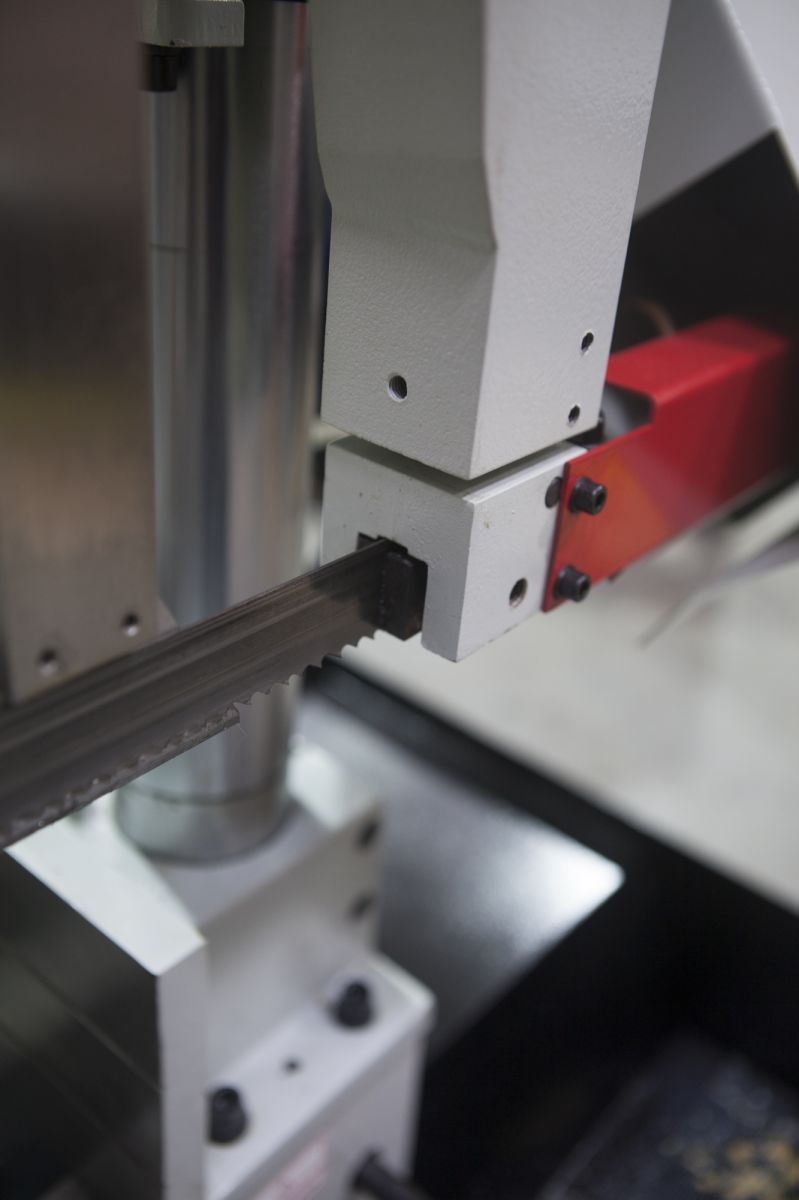

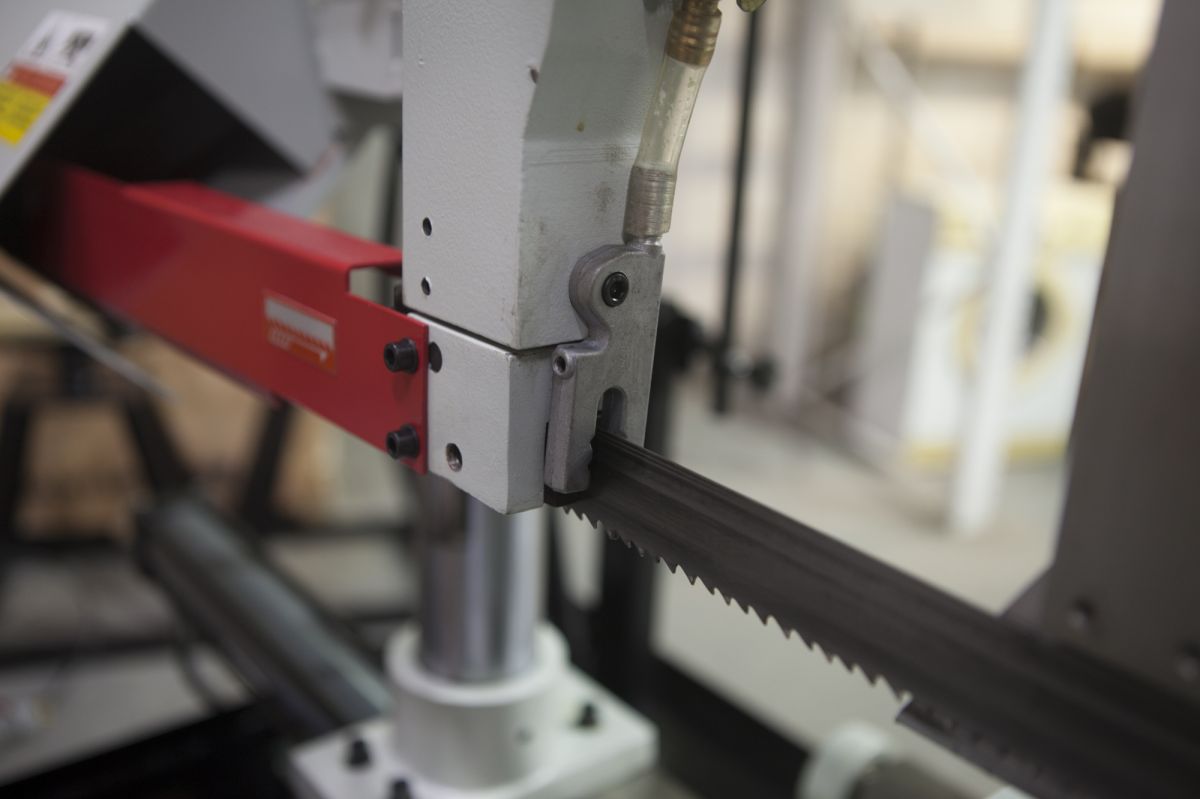

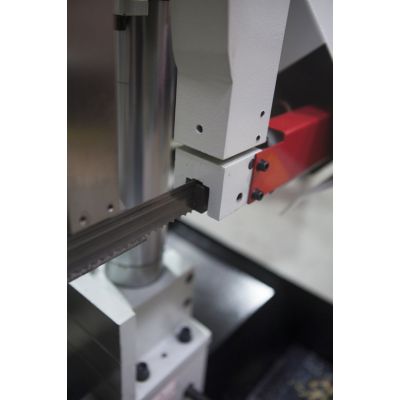

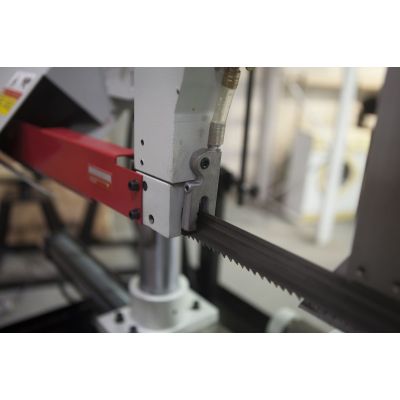

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

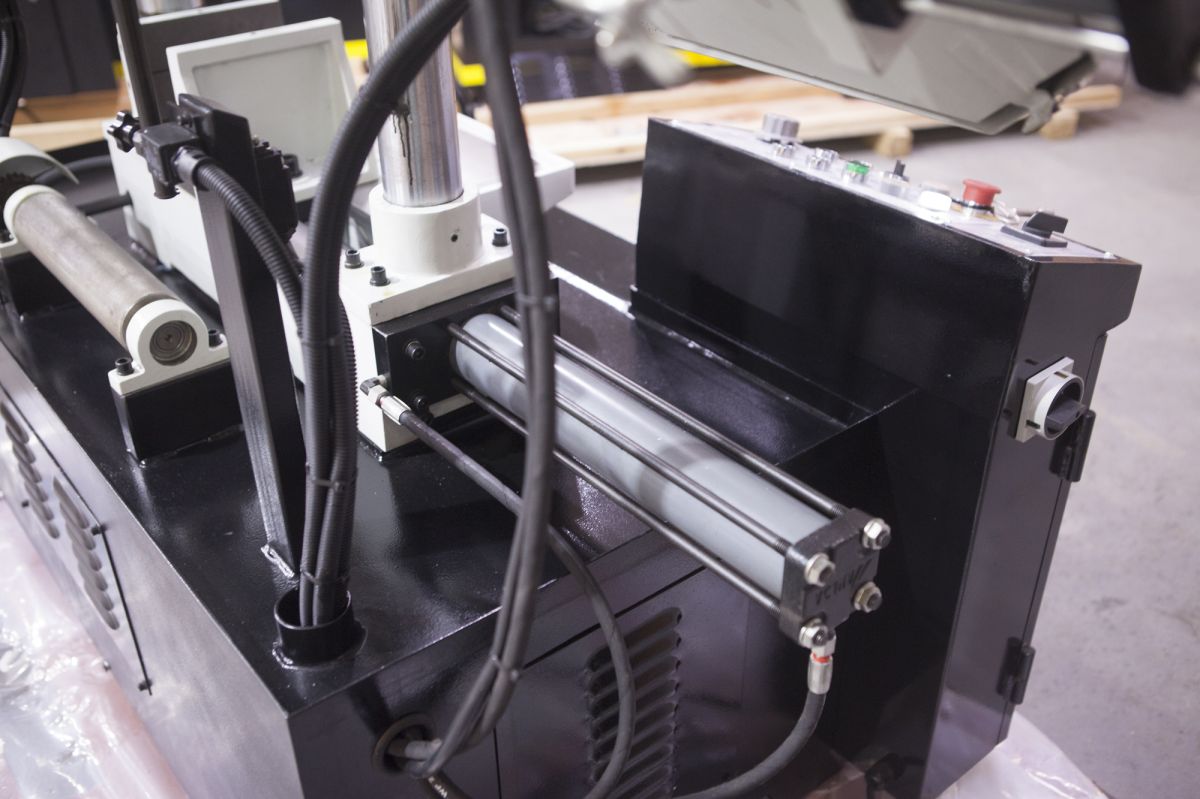

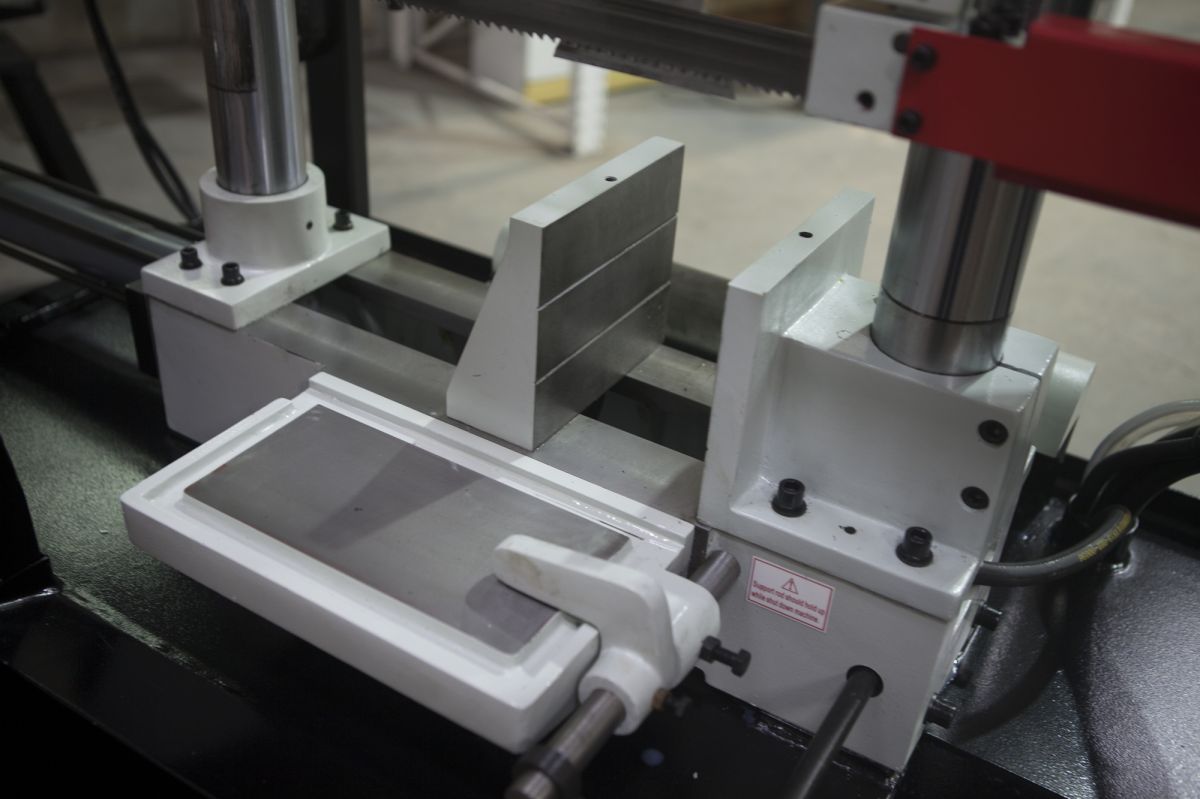

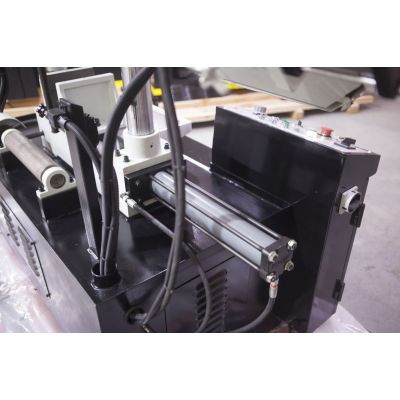

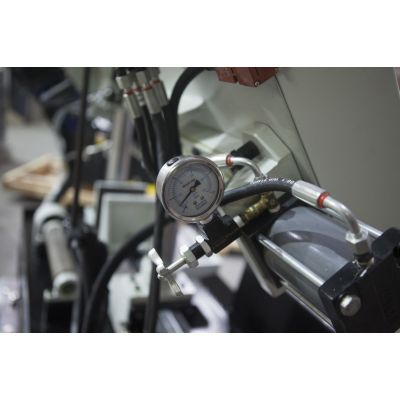

- Тиски гидравлические с возможностью быстрого зажима заготовок + манометр
- Увеличенная скорость подачи до касания материала
- 2 скорости вращения полотна

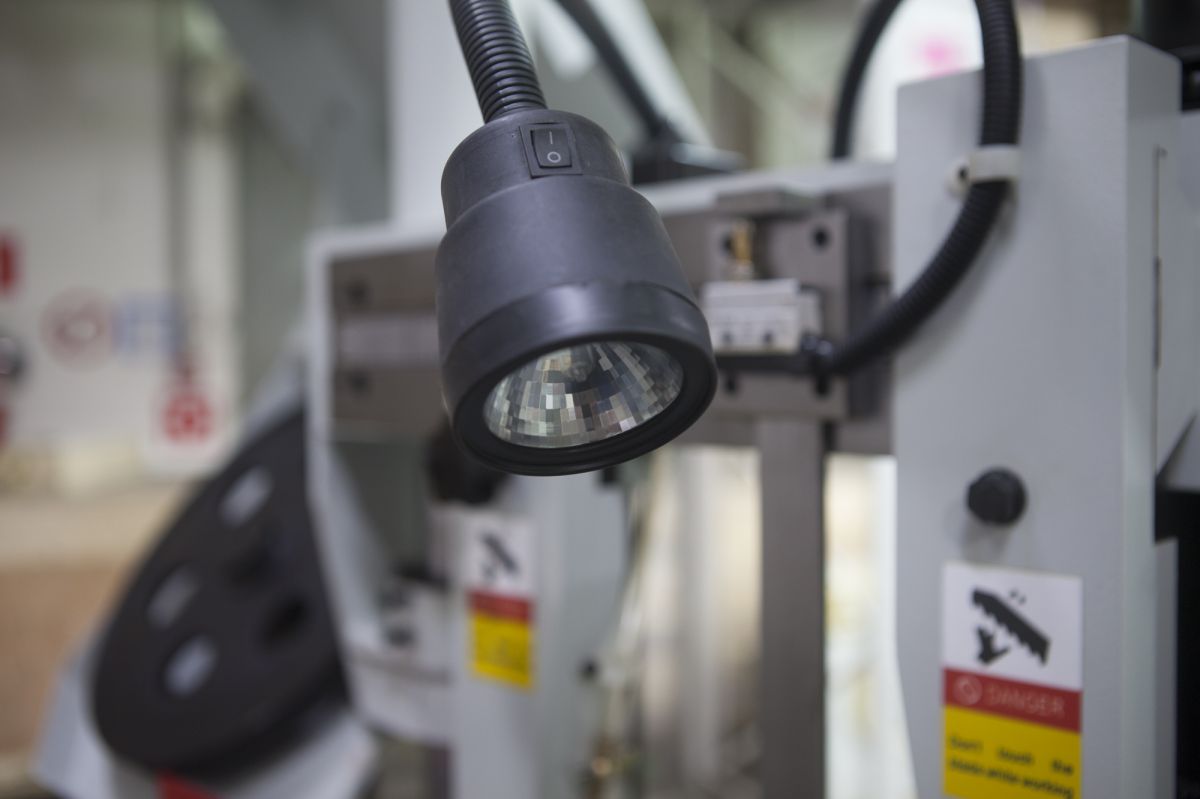

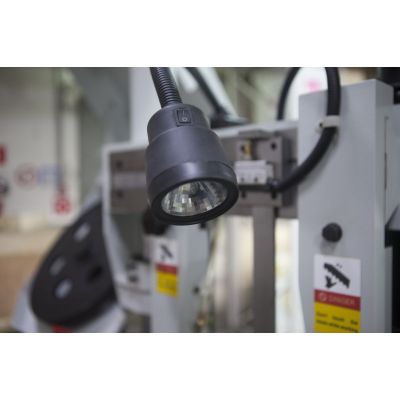

- Подсветка зоны резания

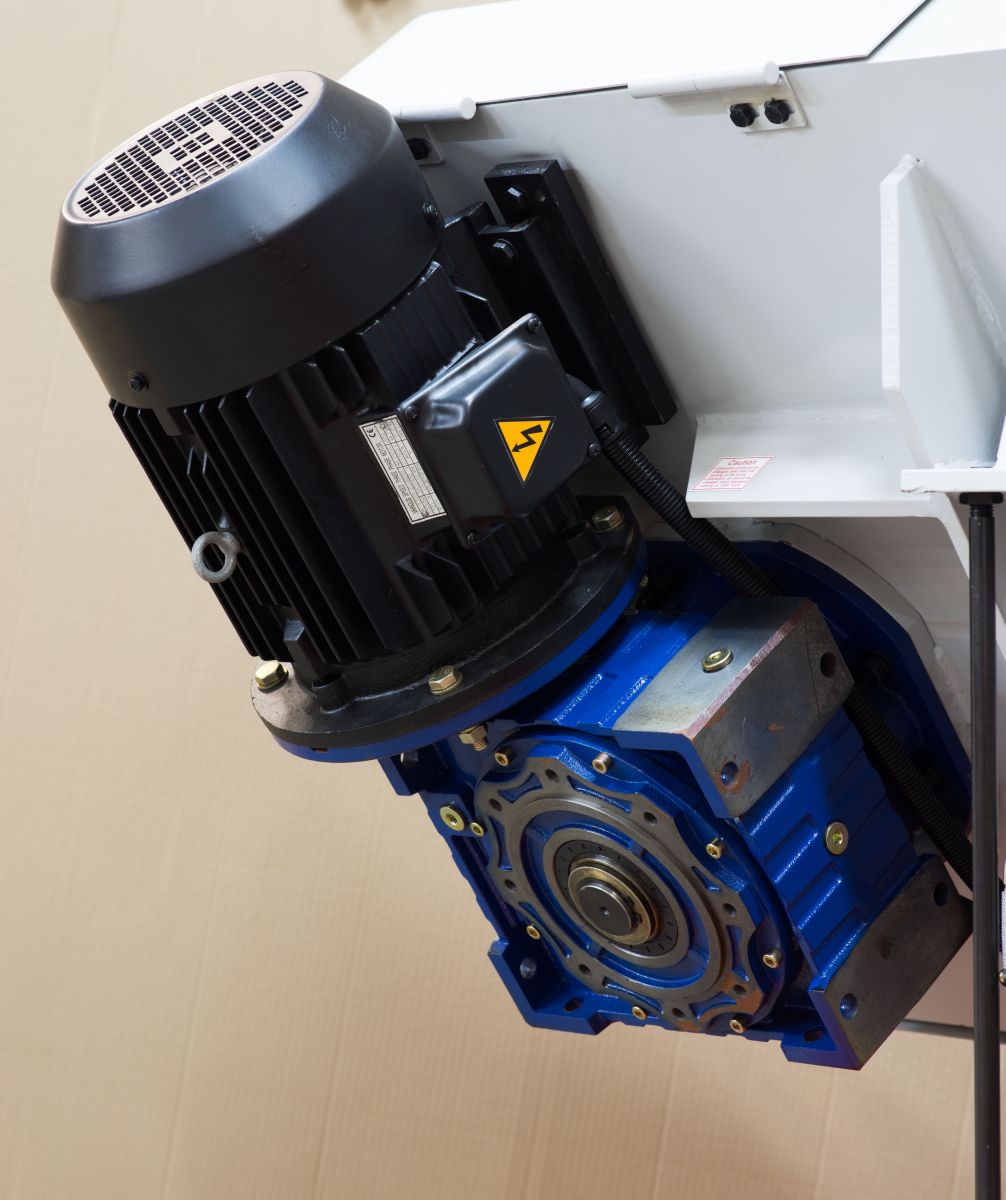

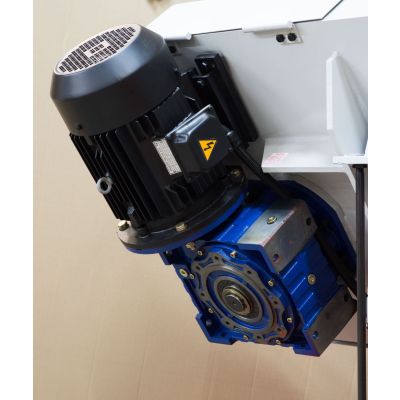

- Зубчатый привод
- Гидравлическое натяжение полотна
- Автоматическое отключение при завершении резки
- Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

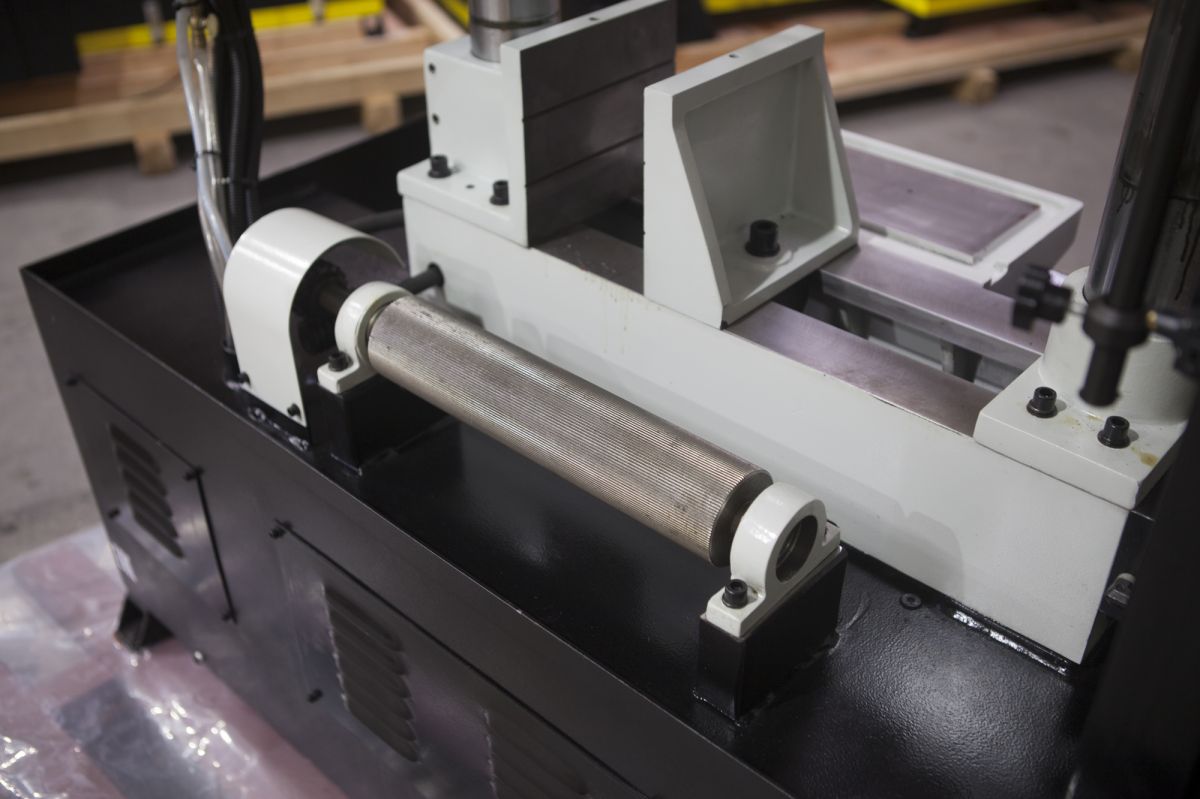

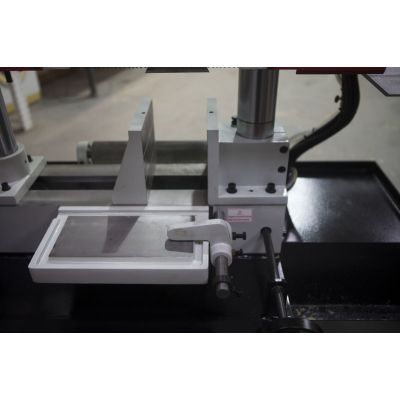

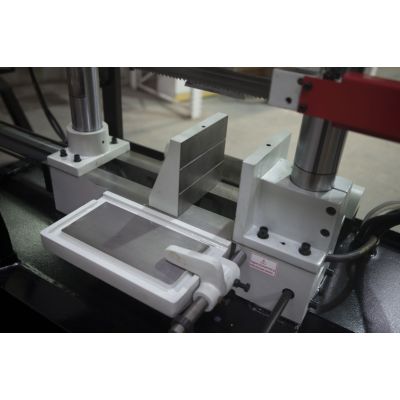

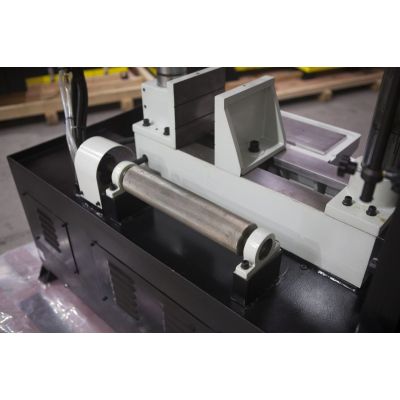

Вспомогательный стол с роликом подачи






Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

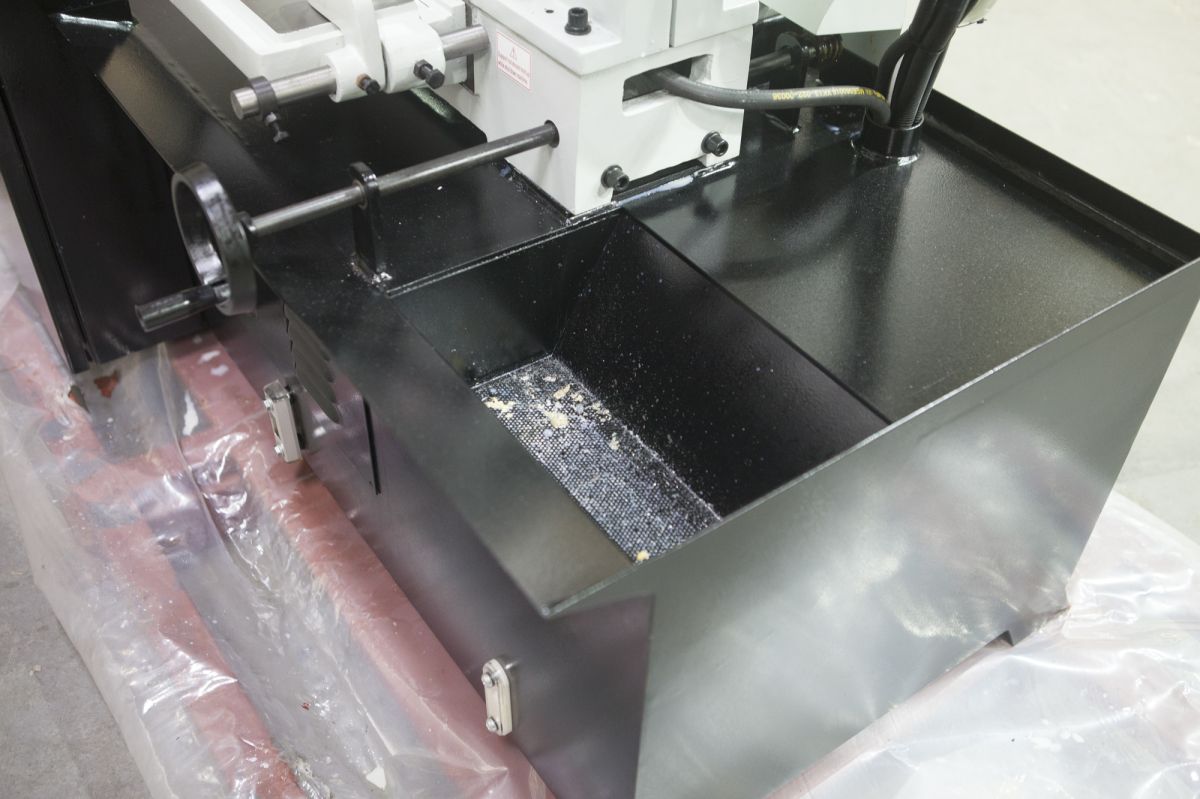

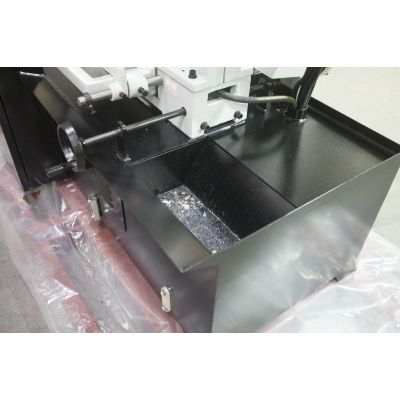

В тумбе станка размещён бак для стружки и слива СОЖ

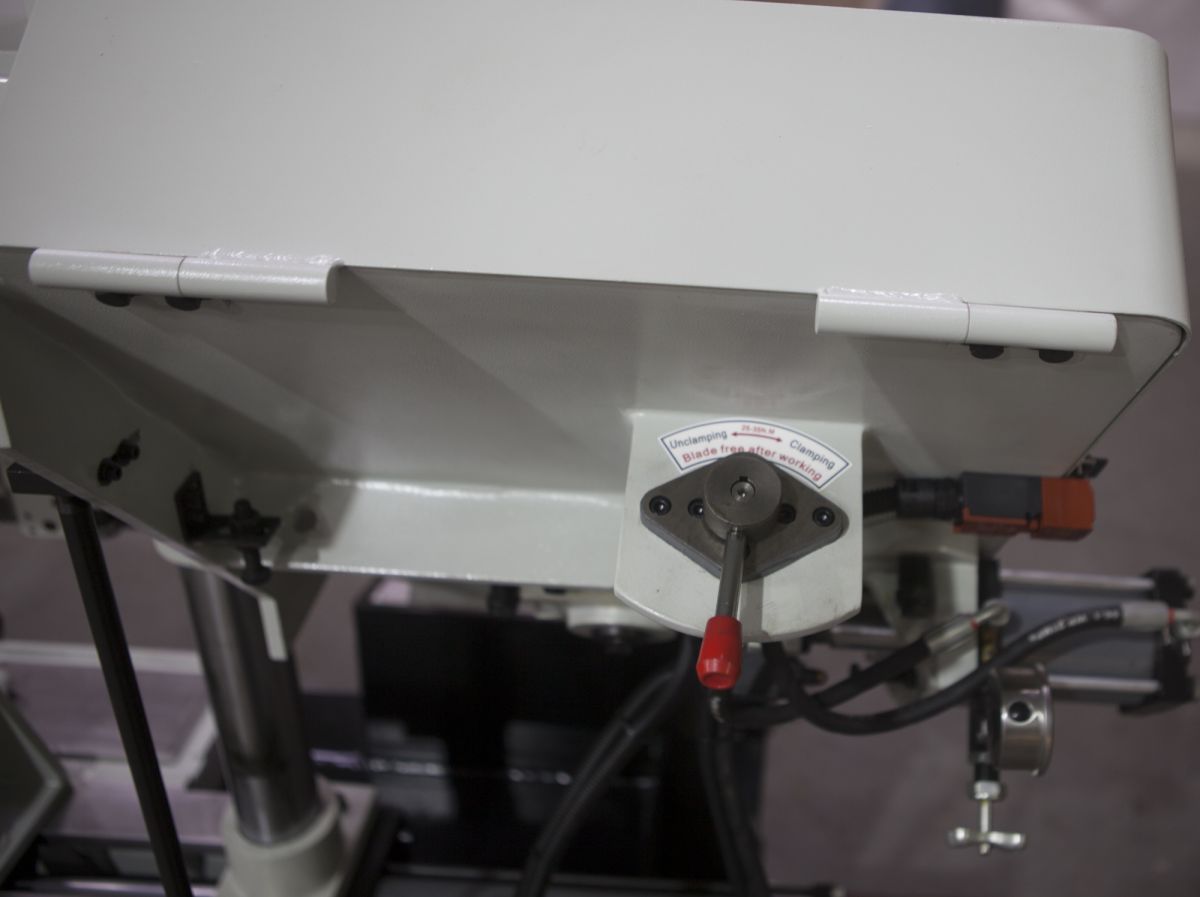

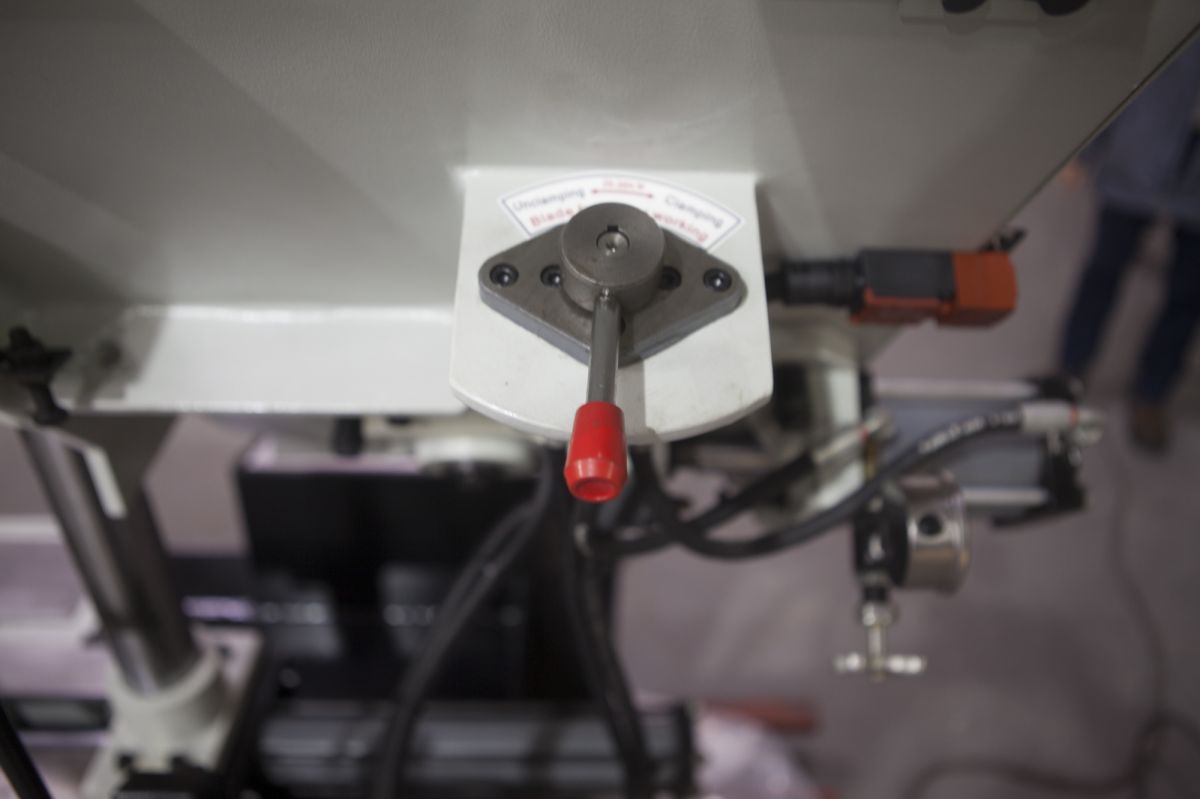

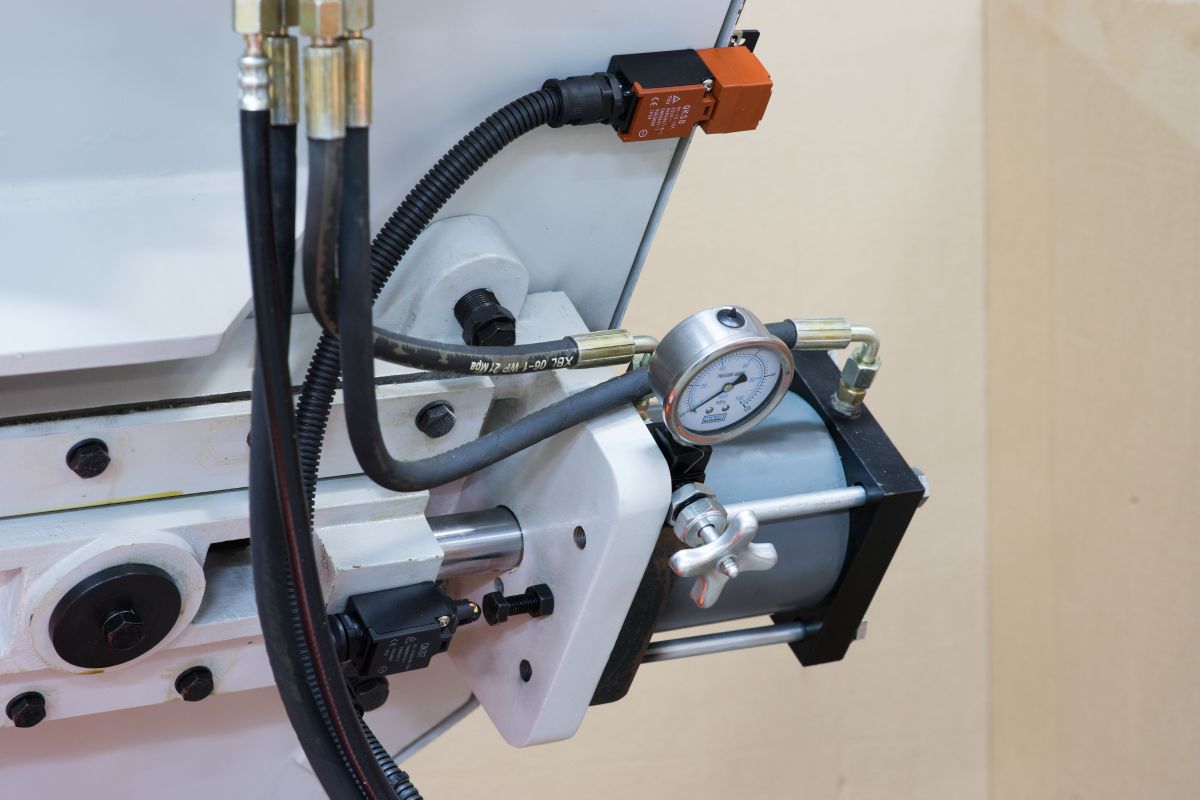

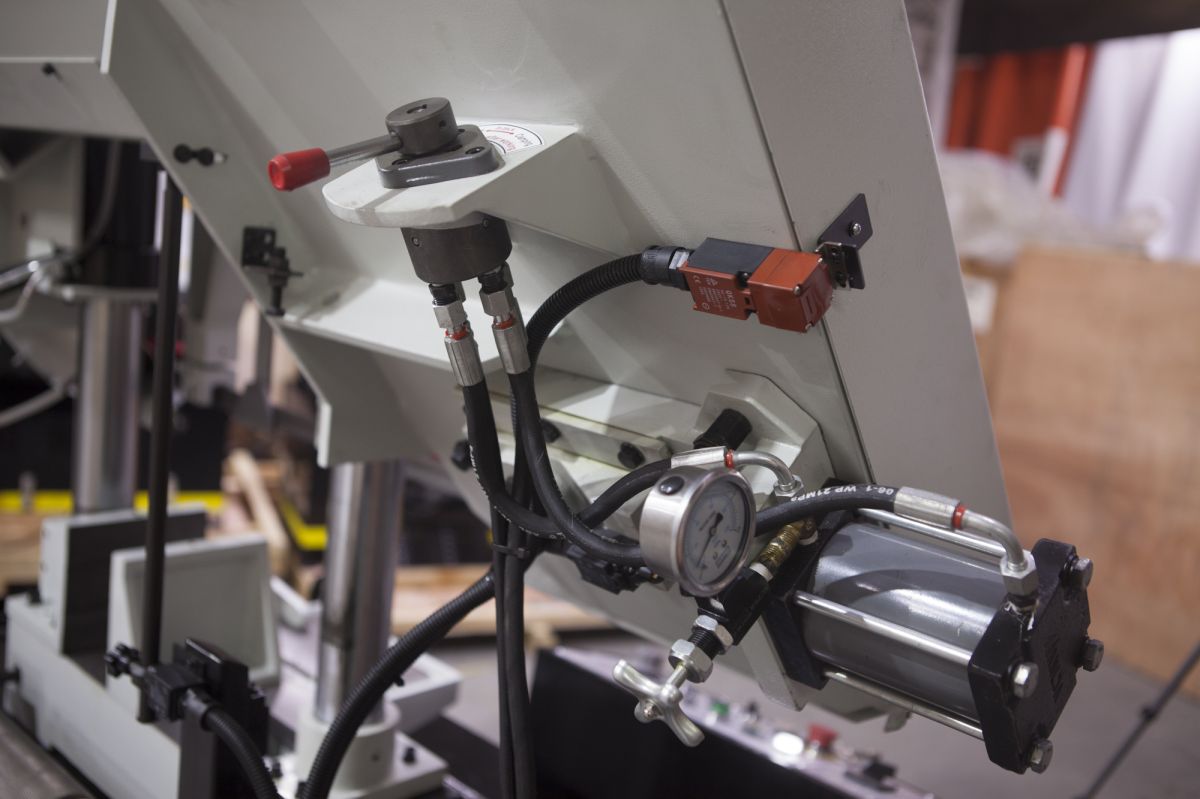

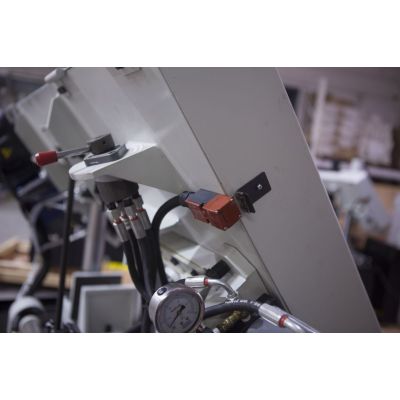

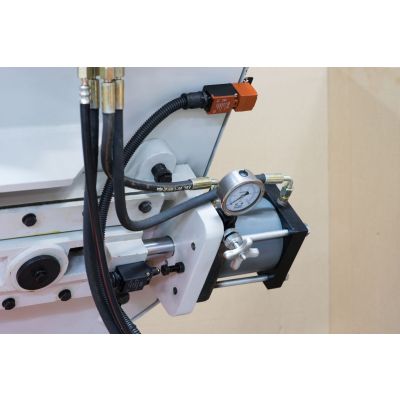

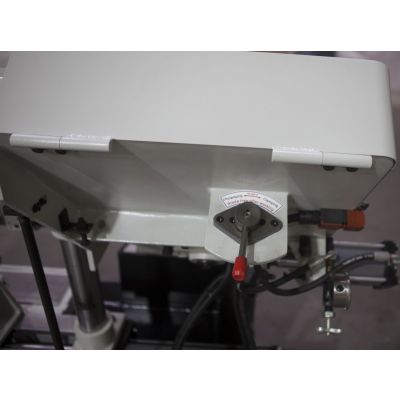

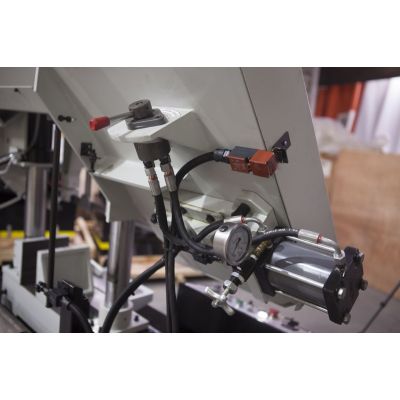

Гидравлическое натяжение полотна и концевик на обрыв полотна

...
: Stalex TGK-4235

Мощность двухскоростного двигателя: 2.2/2.8 кВт (3-х фазный)

Мощность гидравлической станции: 0,55 кВт

Мощность системы СОЖ: 0,04 кВт

Вращение пилы: 90 градусов

Диаметр шкивов: 480 мм

Главный привод: зубчатый

Тиски: гидравлические

Натяжение полотна: гидравлическое + манометр

Скорость резания: 45, 69 м/мин

Рабочая зона: 90°

350

350 х 350

*Объём гидравлического бака: 58 л

заливать 2/3 по уровню масла

*используется гидравлическое масло стандартного качества (веретёнка)

Объём бака СОЖ: 43 л

заливать 2/3 по уровню СОЖ

Габариты ленточного полотна: 34х1,1х4115 мм

Рабочая высота стола: 668 мм

Размер упаковки: 2130х1150х1730 мм

Масса нетто/брутто: 775/940 кг.

Страна производитель: Китай

Гарантия: 12 месяцев
