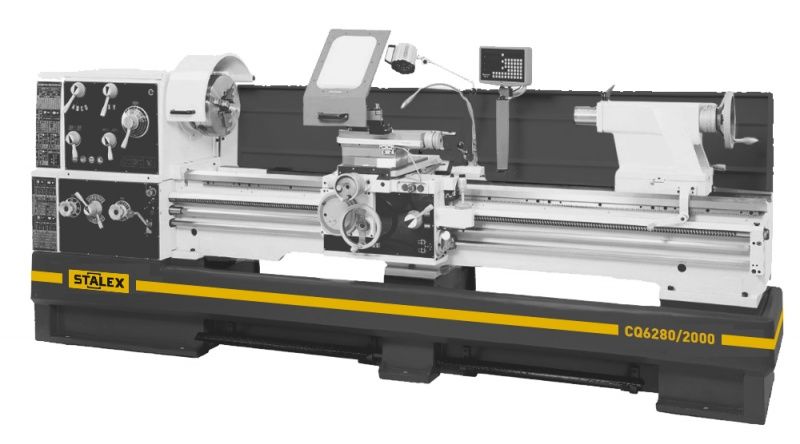

Станок токарно-винторезный STALEX CQ6280/2000

Каталог / Токарные станки / Токарно-винторезные станки

2 722 500 ₽

Характеристики товара

Артикул:

CQ6280/2000

Остаток на складе:

Бренд:

STALEX

Номер по номенклатуре:

CQ6280/2000

Мощность двигателя, кВт:

11.0

Габариты, мм:

3710x1140x1910

Диаметр обточки над станиной, мм:

800

Диаметр обточки над поперечным суппортом, мм:

570

Расстояние между центрами, мм:

2000

Частота вращения шпинделя, об/мин:

25-1600

Конус шпинделя:

MT-7

Трехкулачковый патрон, мм:

315

Продольная подача, мм/об:

0.044-1.48 (25)

Проходное отверстие шпинделя, мм:

105

Ход поперечного суппорта, мм:

420

Макс. размер резца, мм:

25x25

Метрическая резьба, мм/об:

0.45-120 (54)

Дюймовая резьба, TPI:

7/16-80 (44)

Конус пиноли задней бабки:

MT-5

Ход пиноли задней бабки, мм:

235

Напряжение питания, В:

380

Расстояние между направляющими, мм:

405

Присоединение шпинделя, Camlock:

D1-8 (DIN 55029)

Поперечная подача, мм/об:

0.022-0.74 (25)

Модульная резьба, МР:

0.25-60 (46)

Питчевая резьба, DP:

7/8-160 (42)

Диаметр пиноли задней бабки, мм:

Ускор. перемещение продол./попереч., м/мин:

4.5/1.9

Диаметр неподвижн./подвижн. люнета, мм:

20-190/20-130

Описание
Характеристики

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

•
Монолитная станина станка;
•
Массивная конструкция станка, расстояние между направляющими 400 мм;
•
Закаленные и отшлифованные направляющие станины;
•
Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
•
Съемный мостик станины (ГАП);
•
Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
•
Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
•
Толчковый режим работы шпинделя;
•
Пиноль задней бабки и маховик имеют шкалу для точной установки;
•
Задняя бабка с регулировкой смещения для обточки конусов.
•
СЕ комплектация;
•
Электрокомпоненты Siemens

STALEX CQ6280/2000

Диаметр обточки над станиной: 800 мм

Макс. вращения (съемный мостик): 1035 мм

обточки над поперечным суппортом: 570 мм

Расстояние между направляющими: 405 мм

Длина съемного мостика: 250 мм

Расстояние между центрами: 2000 мм

Рабочая длина продольного точения: 1850 мм

Частота вращения шпинделя, 16: 25-1600 об/мин

Конус шпинделя: 113 1:20 MT-7

Торец шпинделя: D1-8

Патрон 3-х кулачковый: 315 мм

Проходное отверстие шпинделя: 105 мм

Продольная подача,25: 0,044-1,48 мм/об

Поперечная подача,25: 0,022-0,74 мм/об

Метрическая резьба, 54: 0,45-120

Дюймовая резьба, 44: 7/16-80 TPI

Питчевая резьба, 42: 7/8-160 DP

Модульная резьба, 46: 0,25-60MP

Резьба ходового вала: 40 мм х2 TPI

Максимальный размер инструмента: 25х25 мм

Ускор. перем. продольного суппорта: 4,5 м/мин

Ускор. перем. поперечного суппорта: 1,9 м/мин

Ход поперечного суппорта: 420 мм

Ход верхнего суппорта: 230 мм

Конус пиноли задней бабки: МТ-5

Ход пиноли задней бабки: 235 мм

Диаметр пиноли задней бабки: 90 мм

Мощность главного привода: 7,5 кВт

Потребляемая мощность: 11,0 кВт

Мощность насоса СОЖ: 0,13 кВт

Мотор ускоренного перемещения: 0,37 кВт

Габаритные размеры: 3710 1140 1910 мм

Масса нетто/брутто: 3455/4005 кг
