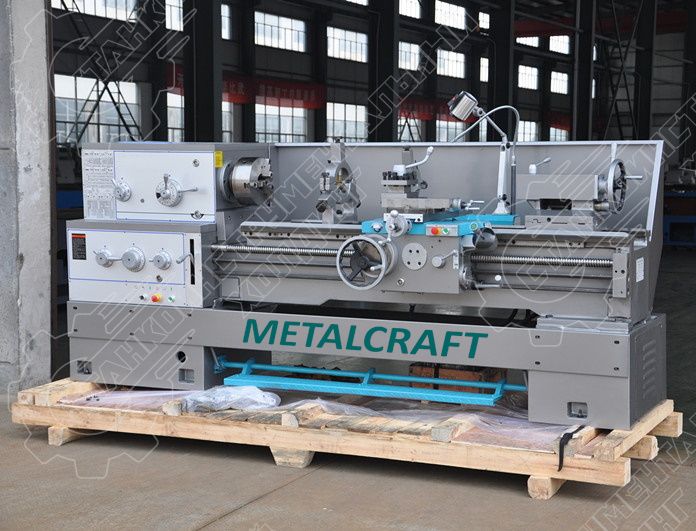

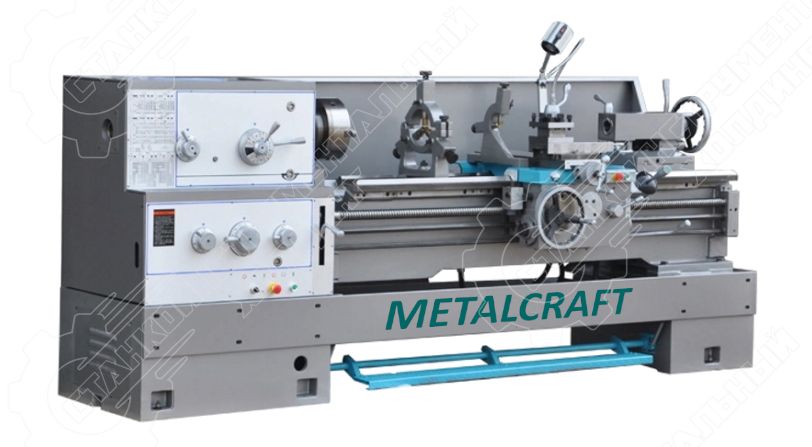

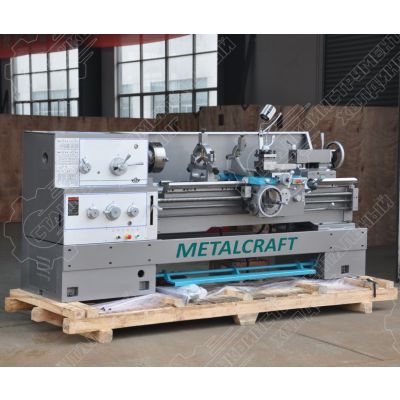

Токарно-винторезный станок MetalCraft 16К20-1500

Каталог / MetalCraft (Станки для металлообработки) / Токарные станки / Универсальные станки (токарно-винторезные) 16К20, 16К30, CW6163A

– 15 %

2 079 991 ₽ 1 767 992 ₽

Характеристики товара

Производитель:

MetalCraft

Модель:

16K20-1500

Артикул:

16K20-1500

Остаток на складе:

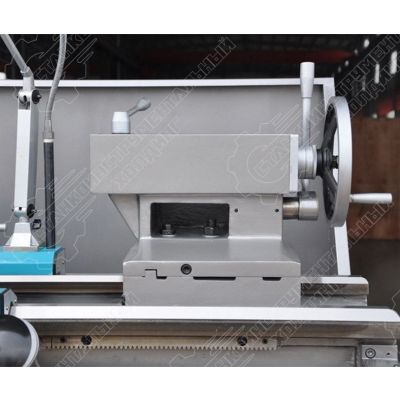

Конус пиноли задней бабки:

MT5

Ход пиноли задней бабки, мм:

150

Макс. диаметр над станиной, мм:

Ø420

Макс. диаметр над суппортом, мм:

Ø220

Макс. длина заготовки, мм:

1500

Макс. длина точения, мм:

1390

Торец шпинделя:

С6 (А-6)

Конус отверстия в шпинделе:

MT6

Диаметр отверстия шпинделя, мм:

Ø56

Диапазон продольных подач, мм/об (дюйм/об):

0.028 - 6.43 мм (0.0010" - 0.2392")

Модель станка:

16К20-1500

Ориентировочная дата поступления на склад:

15.04.2025

Ширина станины, мм:

405

Диапазон поперечных подач, мм/об (дюйм/об):

0.012 - 2.73 мм (0.0004" - 0.1016")

Нарезание метрической резьбы:

0.5 - 224 мм

Нарезание дюймовой резьбы:

72 - 1/8 tpi

Нарезание питчевой резьбы:

56 - 1/4 DP

Нарезание модульной резьбы:

72 - 1/8 tpi

Мощность двигателя шпинделя, кВт:

7.5

Макс. скорость вращения шпинделя, об/мин:

1600

Размер резца, мм:

25 x 25

Макс. ход резцовой салазки, мм:

145

Макс. ход поперечной каретки, мм:

320

Поперечное смещение корпуса задней бабки, мм:

±15

Габаритные размеры станка (Д x Ш x В), мм:

3000 x 1000 x 1285

Масса станка, кг:

2750

_Ориентировочная дата поступления на склад:

15.04.2025

Описание
Особенности
Комплектация

Станок MetalCraft 16К20-1500 - универсальное оборудование для выполнения широкого спектра токарно-винторезных операций: наружное и внутренее точение, подрезание торцов, нарезание резьбы (метрической, дюймовой, модульной, питчевой), сверление, зенкование отверстий. Область применения: производства с мелкосерийным / штучным выпуском продукции, мастерские, ремонтные цеха, учебные заведения. В данной модели используется высокоскоростной шпиндель (24 скорости от 9 до 1600 об/мин), который отличается повышенной жесткостью и точностью. При изготовлении направляющие и шестерни проходят закалку поверхности с последующей шлифовкой, что позволяет увеличить срок службы узлов станка и значительно снизить уровень шума в процессе резания.

Особенности токарно-винторезного станка 16К20-1500:
• Максимальный диаметр обработки над суппортом / станиной: Ø220 / Ø420 мм
• Максимальная длина заготовки / обработки: 1500 / 1390 мм

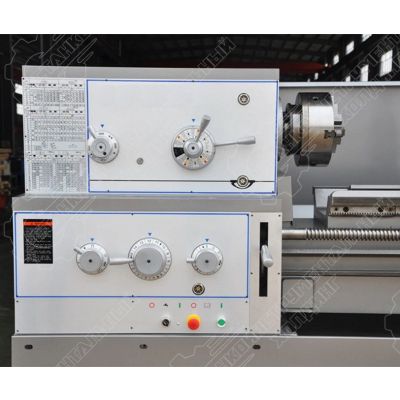

• Коробка скоростей с большим диапазоном регулировки (24 шага) и плавным переключением
• Простая и неприхотливая в обслуживании конструкция
• Безопасность по стандарту ЕС: защита токарного патрона, резцедержателя и ходового винта
• Подвижный и неподвижный люнет в комплекте

Станина 16К20

1. ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА
В станках серии 16К20 используется цельнолитая из серого чугуна марки Mehanit, которая отличается высокой прочностью. Все элементы станины рассчитаны методом конечных элементов (FEA), для устранения их перекоса и увеличения демпфирующих свойств. Непосредственно перед обработкой станина проходит несколько этапов старения. Кроме этого все литые детали станины усилены ребрами жесткости, проходят испытания на устойчивость и термостабильность.

2. ВЫСОКОСКОРОСТНОЙ ШПИНДЕЛЬ

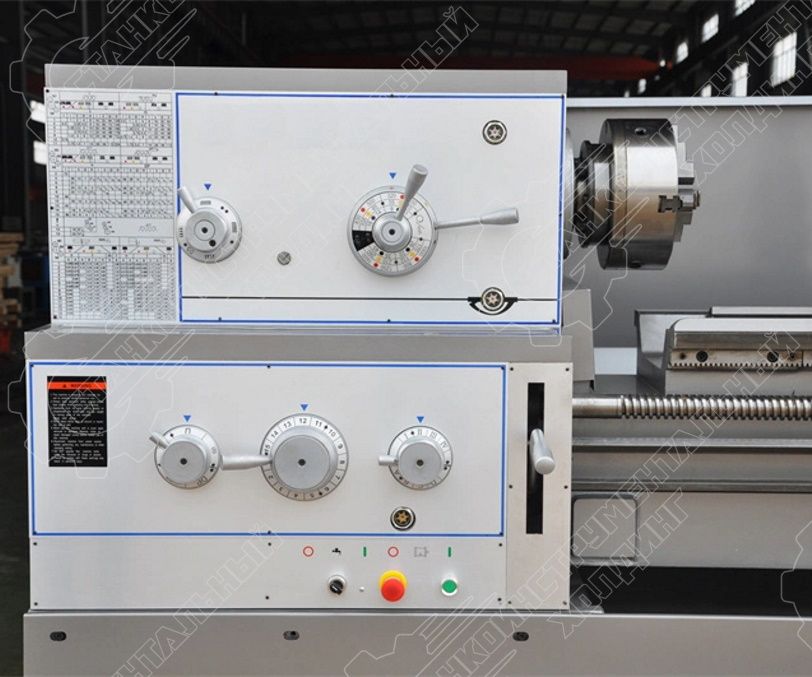

В станках 16К20 применяется шпиндель С6 (А-6): 24 скорости от 9 до 1600 об/мин. Данная модель шпинделя отличается повышенной жесткостью и точностью. Направляющие и шестерни проходят закалку поверхности с последующей шлифовкой, что позволяет увеличить срок службы узла и значительно снизить уровень шума в процессе резания.

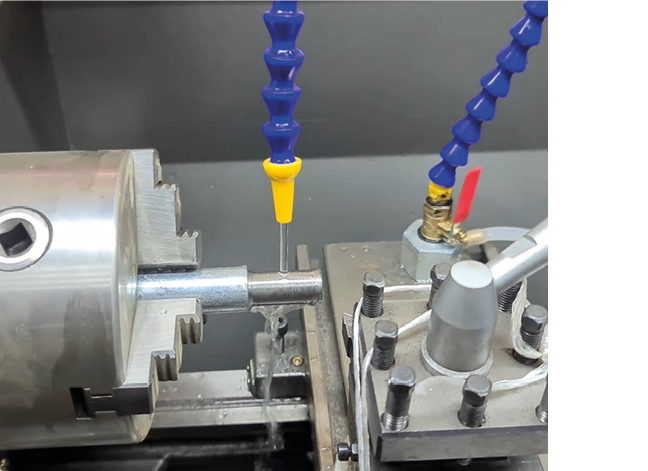

3. СИСТЕМА ПОДАЧИ СОЖ
Конструкция токарно-винторезного станка 16К20 оснащена системой подачи смазочно-охлаждающей жидкости (СОЖ). Трубка регулируется вручную и позволяет максимально точно направить поток СОЖ непосредственно в зону резания. Система подачи СОЖ позволяет увеличить стойкость применяемого инструмента, а также существенно повысить качество обработки.

Люнеты

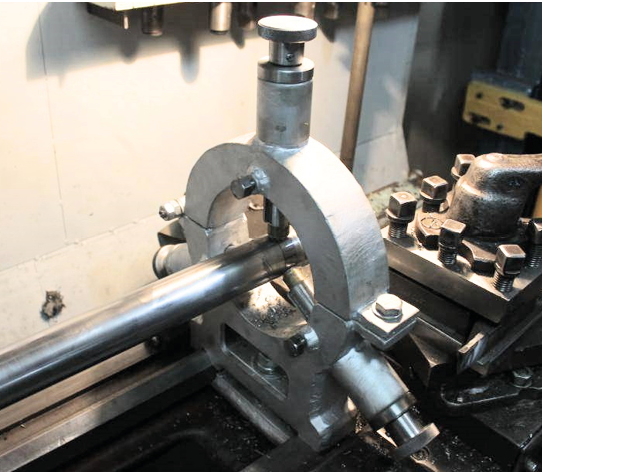

4. СТАЦИОНАРНЫЙ И ПОДВИЖНЫЙ ЛЮНЕТ
Применение люнетов упрощает токарную обработку и обеспечивает дополнительную поддержку длинных заготовок, защищая их тем самым от прогиба. Станки 16К20 оснащаются двумя люнетами различного типа:
- Стационарный люнет (20-125 мм)
- Подвижный люнет (20-80 мм)

5. ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА УЗЛОВ СТАНКА (ОПЦИЯ)
Опционально основные узлы токарно-нарезного станка 16К20 оснащаются дополнительной защитой. Специальные защитные кожухи устанавливаются на токарный патрон, резцедержатель и ходовой винт. Данная опция повышает безопасность эксплуатации станка.

Защита патрона Защита резцедержателя Защита ходового винта

БОГАТАЯ КОМПЛЕКТАЦИЯ
№ п/п	Наименование	Примечание	Количество
1	3-х кулачковый патрон Ø250 мм	Включено в стоимость станка	1 шт.
2	4-х кулачковый патрон Ø320 мм	Включено в стоимость станка	1 шт.
3	Лицевая панель (длина 400 мм)	Включено в стоимость станка	1 шт.
4	Втулка шпинделя	Включено в стоимость станка	1 шт.
5	Вращающийся центр MT5	Включено в стоимость станка	1 шт.
6	Упорный центр MT5	Включено в стоимость станка	1 шт.
7	Система охлаждения	Включено в стоимость станка	1 комп.
8	Светодиодное рабочее освещение	Включено в стоимость станка	1 шт.
9	Электромагнитный тормоз	Включено в стоимость станка	1 шт.
10	Электрическая распределительная система Schneider (Франция) / Siemens (Германия)	Включено в стоимость станка	1 комп.
11	Ящик с установочным инструментом	Включено в стоимость станка	1 комп.
12	Неподвижный люнет Ø20-125 мм	Включено в стоимость станка	1 шт.
13	Подвижный люнет Ø20-80 мм	Включено в стоимость станка	1 шт.

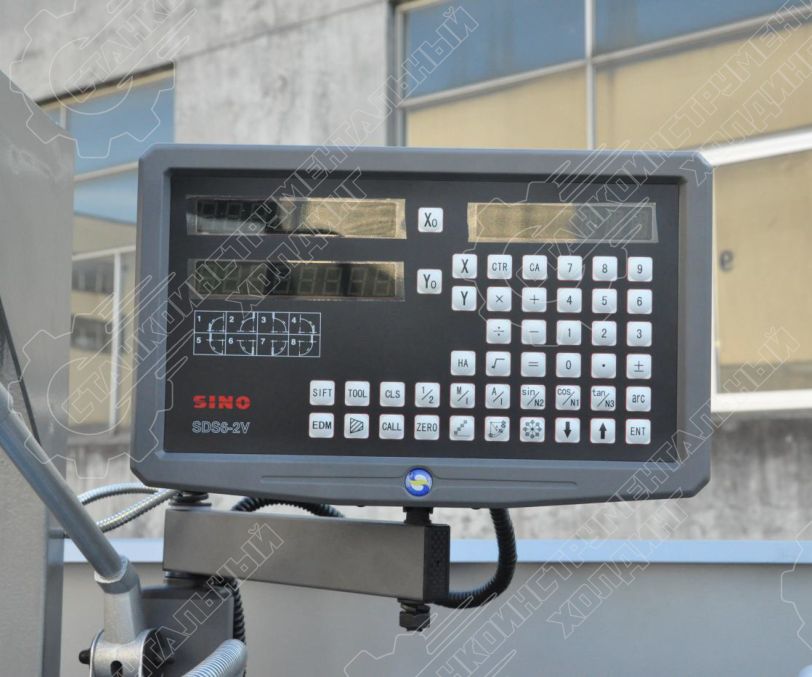

14	Оптические линейки с УЦИ (2 оси)	Включено в стоимость станка	1 шт.
15	Защита токарного патрона	Включено в стоимость станка	1 шт.
16	Защита резцедержателя	Включено в стоимость станка	1 шт.
17	Защита ходового винта	Включено в стоимость станка	1 шт.
18	Инструкция по эксплуатации	Включено в стоимость станка-	1 шт.
