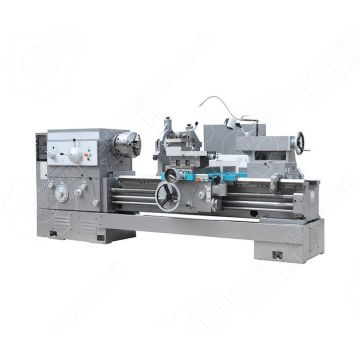

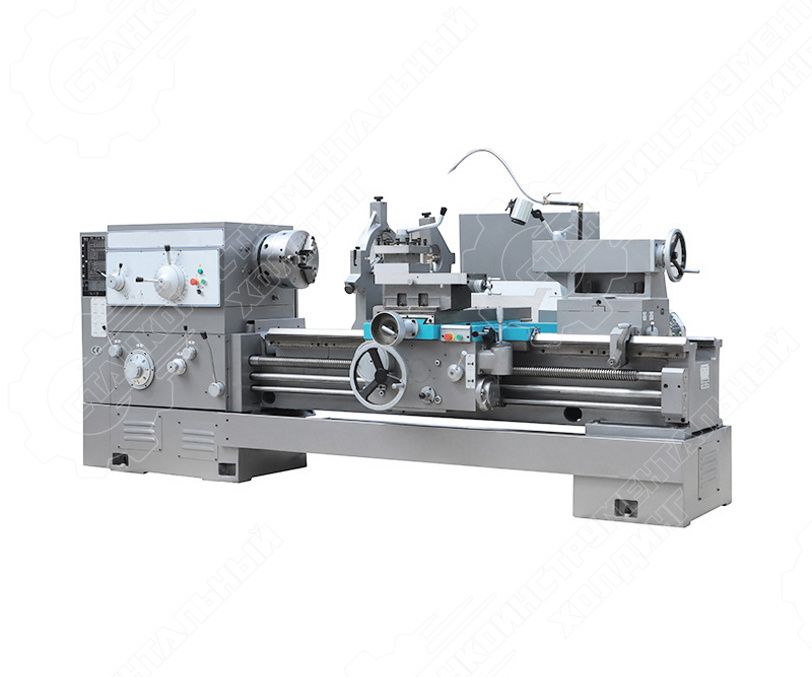

Токарно-винторезный станок MetalCraft CW6163A-1000

Каталог / MetalCraft (Станки для металлообработки) / Токарные станки / Универсальные станки (токарно-винторезные) 16К20, 16К30, CW6163A

– 15 %

3 810 082 ₽ 3 238 570 ₽

Характеристики товара

Производитель:

MetalCraft

Модель:

CW6163A-1000

Артикул:

CW6163A-1000

Остаток на складе:

Конус пиноли задней бабки:

MT6

Ход пиноли задней бабки, мм:

230

Диаметр пиноли задней бабки, мм:

Ø100

Макс. диаметр над станиной, мм:

Ø630

Макс. диаметр над суппортом, мм:

Ø370

Макс. длина заготовки, мм:

1000

Макс. длина точения, мм:

900

Торец шпинделя:

D11

Конус отверстия в шпинделе:

Метрический Ø120 1:20

Диаметр отверстия шпинделя, мм:

Ø105 (опционально Ø130)

Модель станка:

CW6163A-1000

Ширина станины, мм:

560

Нарезание метрической резьбы:

1 - 240 мм / 50

Нарезание дюймовой резьбы:

14 - 1 tpi / 26

Нарезание питчевой резьбы:

28 - 1 DP / 24

Нарезание модульной резьбы:

14 - 1 tpi / 26

Мощность двигателя шпинделя, кВт:

Макс. скорость вращения шпинделя, об/мин:

1000

Размер резца, мм:

32 x 32

Макс. ход резцовой салазки, мм:

200

Поперечное смещение корпуса задней бабки, мм:

±10

Габаритные размеры станка (Д x Ш x В), мм:

3275 x 1393 x 1537

Масса станка, кг:

3400

Количество продольных / поперечных подач:

64 / 64

Диапазон продольных подач (1:1 / 16:1), мм/об:

0.1 - 1.52 / 1.6 - 24.3

Диапазон поперечных подач:

Половина продольных подач

Макс. поперечное перемещение суппорта, мм:

480

Ускоренное продольное перемещение каретки, мм/мин:

4000

Ускоренное поперечное перемещение суппорта, мм/мин:

2000

Описание
Комплектация

Станок MetalCraft 1M63-1000 - универсальное оборудование для выполнения широкого спектра токарно-винторезных операций: наружное и внутренее точение, подрезание торцов, нарезание резьбы (метрической, дюймовой, модульной, питчевой), сверление, зенкование отверстий. Область применения: производства с мелкосерийным / штучным выпуском продукции, мастерские, ремонтные цеха, учебные заведения. В данной модели используется высокоскоростной шпиндель, который отличается повышенной жесткостью и точностью. При изготовлении направляющие и шестерни проходят закалку поверхности с последующей шлифовкой, что позволяет увеличить срок службы узлов станка и значительно снизить уровень шума в процессе резания.

Особенности токарно-винторезного станка 1M63-1000:
• Максимальный диаметр обработки над суппортом / станиной: Ø370 / Ø630 мм
• Максимальная длина заготовки / обработки: 1000 / 900 мм
• Простая и неприхотливая в обслуживании конструкция
• Безопасность по стандарту ЕС: защита токарного патрона, резцедержателя и ходового винта
• Подвижный и неподвижный люнет в комплекте

БОГАТАЯ КОМПЛЕКТАЦИЯ
№ п/п	Наименование	Примечание	Количество
1	3-х кулачковый патрон Ø325 мм	Включено в стоимость станка	1 шт.
2	4-х кулачковый патрон Ø500 мм	Включено в стоимость станка	1 шт.
3	Лицевая панель (длина 800 мм)	Включено в стоимость станка	1 шт.
4	4-х позиционный резцедержатель	Включено в стоимость станка	1 шт.
5	Ручная задняя бабка	Включено в стоимость станка	1 шт.
6	Рабочая лампа	Включено в стоимость станка	1 шт.
7	Системы СОЖ и автоматизированной смазки	Включено в стоимость станка	1 шт.
8	Упорный центр МТ6	Включено в стоимость станка	1 шт.
9	Вращающийся центр с хвостовиком MT6	Включено в стоимость станка	1 шт.
10	С подвижным защитным кожухом	Включено в стоимость станка	1 шт.
11	Ящик монтажных инструментов 500 мм	Включено в стоимость станка	1 комп.
12	Неподвижный люнет Ø30-240 мм	Включено в стоимость станка	1 комп.
13	Следящий (подвижный) люнет Ø25-130 мм	Включено в стоимость станка	1 комп.
14	Переходная втулка шпинделя с метрического 120 на MT6	Включено в стоимость станка	1 шт.
15	Шприц для смазки	Включено в стоимость станка	1 шт.
16	Комплект фундаментных регулировочных опор	Включено в стоимость станка	1 комп.
17	Защитный кожух токарного патрона	Включено в стоимость станка	1 шт.
18	Защита ходового винта и вала	Включено в стоимость станка	1 шт.
19	Передняя защита зоны резания	Включено в стоимость станка	1 шт.
20	Конусная линейка	Включено в стоимость станка	1 шт.
21	УЦИ по двум осям	Включено в стоимость станка	1 комп.
22	Документация на станок	Включено в стоимость станка	1 шт.
